JCMsuite應用：斜入射平面波通過孤立狹縫的光傳播

本案例計算入射平面波(斜入射角度下)通過孤立狹縫的光傳播:

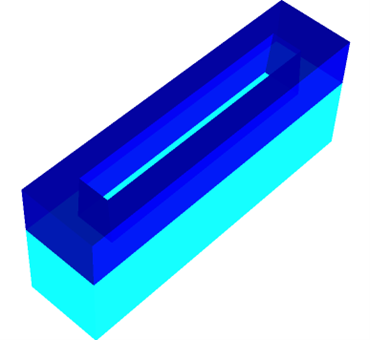

狹縫幾何結構


注意


由于該設置的幾何形狀顯示了兩個鏡像對稱，您可以將計算域減少到四分之一域(獲得更高的數值效率)。這在利用鏡像對稱(Exploiting Mirror Symmetry)一節中有詳細說明。


在第一個后處理中，計算上半部分空間的傅里葉變換(輸出至文件transmitted_fourier_transform.jcm)。在后續處理的光學成像中，這個傅里葉變換被映射到image_fourier_transform.jcm文件中，模擬光通過光學系統傳輸(定義在后處理光學成像)。您可以使用笛卡爾輸出后處理來計算這樣形成的相干圖像。下圖顯示了S偏振光照明下不同z方向切片(圖像平面沿z方向位移)的圖像。

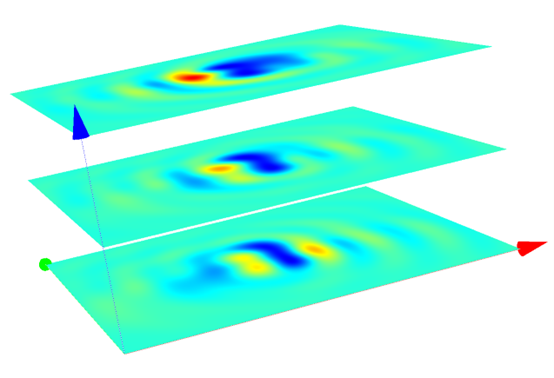

狹縫通過光學系統后的相干圖像(斜入射的s偏振入射平面波)

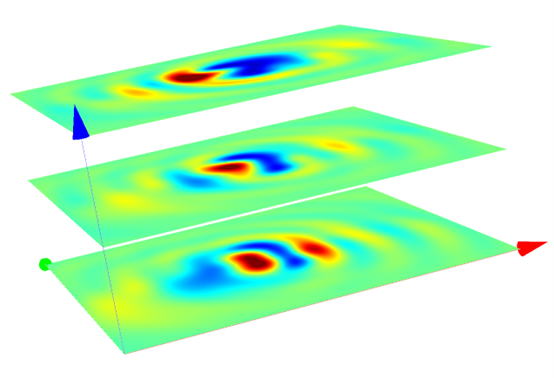

狹縫通過光學系統后的相干圖像(斜入射的P偏振入射平面波)
