TechWiz LCD 3D應用：局部液晶配向

我們所說的局部摩擦是指給液晶盒中不同區域（可自定義區域）進行不同的液晶配向，所以也可以稱之為局部掩膜、局部配向等。TechWiz LCD 2D和TechWiz LCD 3D都可以對液晶盒設置局部摩擦，本案例使用TechWiz LCD 3D進行局部摩擦的設置。



1. 建模任務

1.1進行局部摩擦配置



2. 建模過程

以下是建模過程中部分重要步驟的說明

2.1在TechWiz Layout中創建結構，并增加Condition層

此層為局部摩擦的層，所以要注意區域的設置；

設置完成后要生成mesh文件

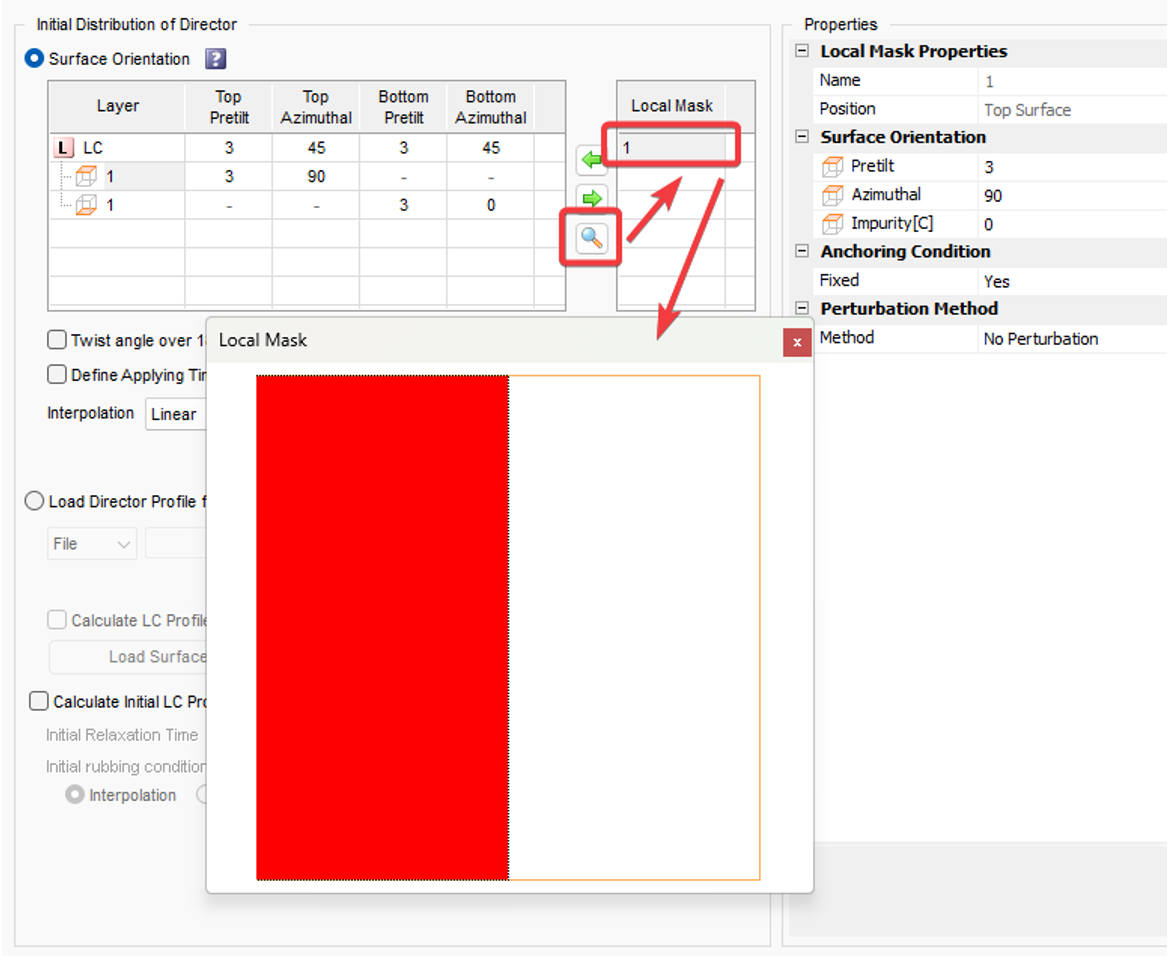

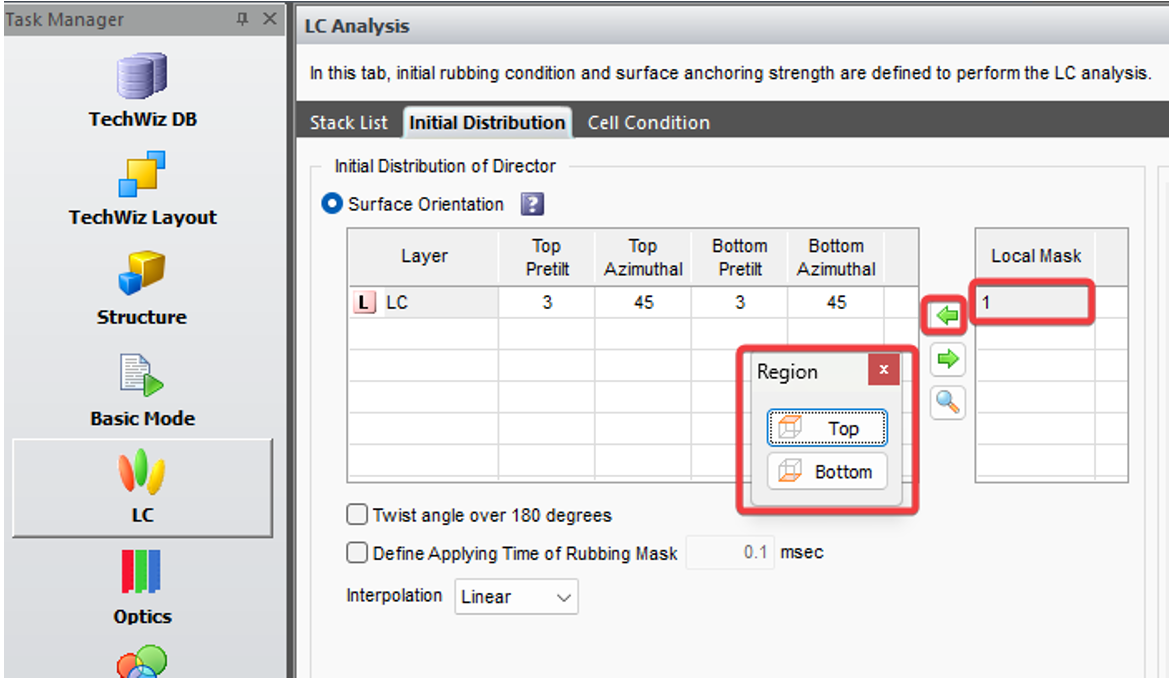

2.2在TechWiz LCD 3D軟件中將Local Mask的頂部以及底部配向角度添加進來





3. 結果查看

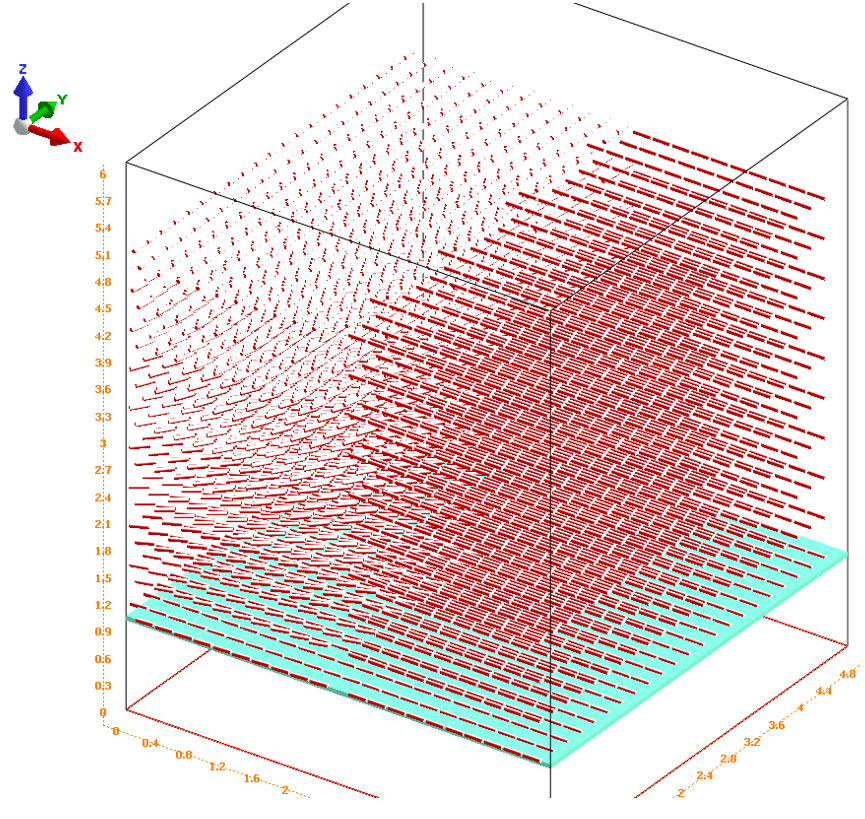

3.1 指向矢分布



3.2 指向矢分布頂視圖
