TechWiz LCD 1D應用：減反射膜的仿真

最簡單的減反射膜結構是單層減反射膜，其主要是針對特定波長的減反射，主要原理是光波的干涉相消/相長。對于單層減反射膜來說，理想厚度為1/4入射光波長。在本例中，假設了一個折射率為1.5的基板，并且空氣折射率為1



1. 建模任務

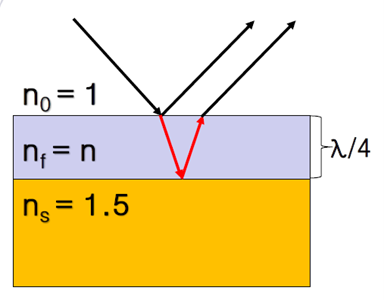

1.1基本結構



2. 建模過程

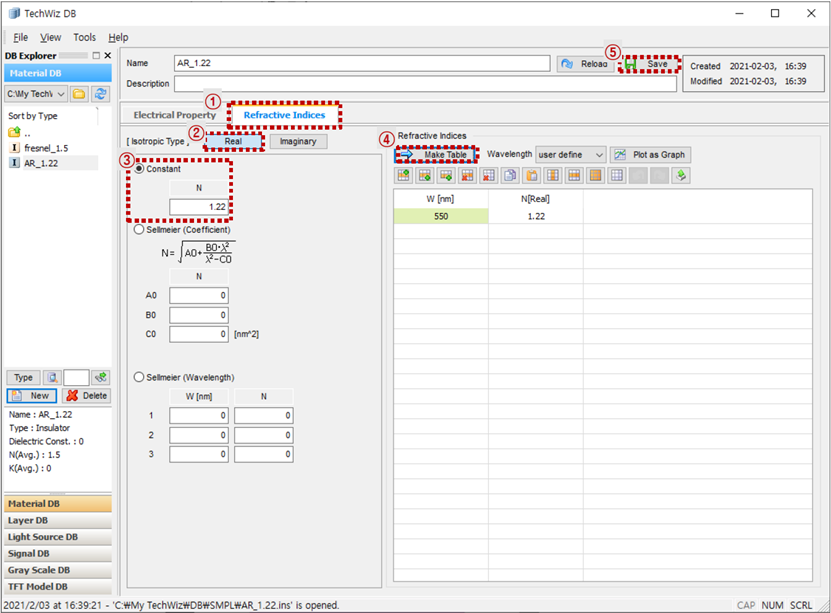

2.1創建材料（TechWiz DB）

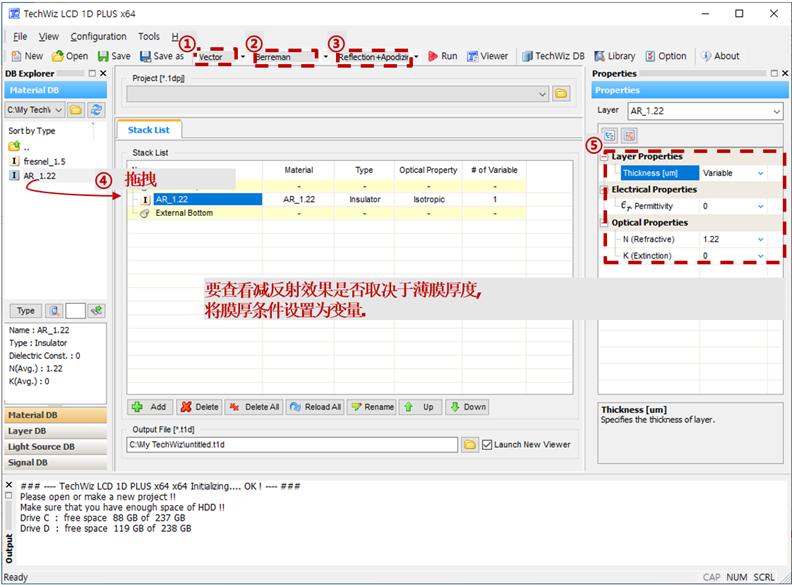

2.2創建堆棧結構（TechWiz LCD 1D）





3.查看結果

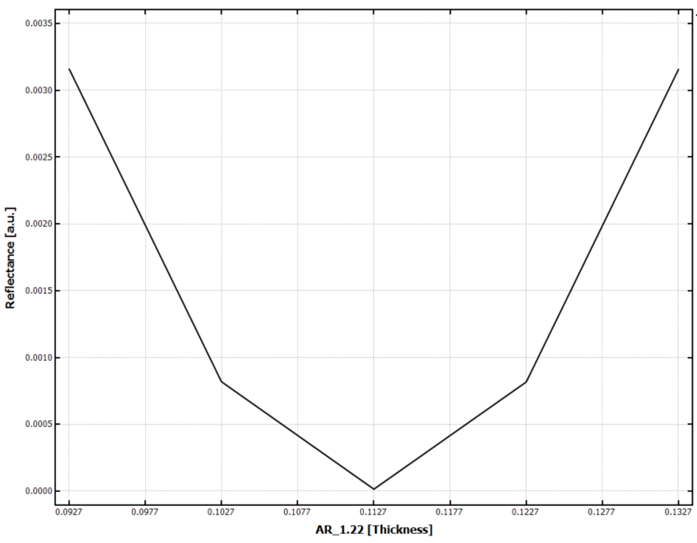

3.1反射率最小對應厚度為0.1127um，與理論計算結果相符

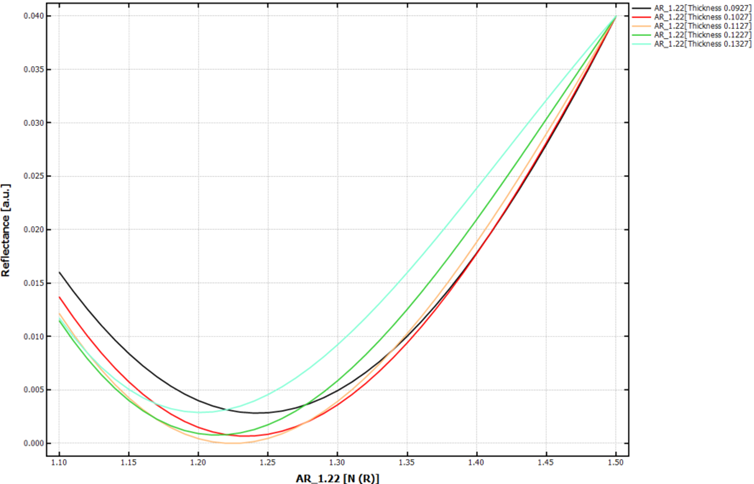

3.2可以將膜厚與膜層折射率同時作為變量考慮，可見厚度0.1127um，折射率N=1.22時，其反射率最低

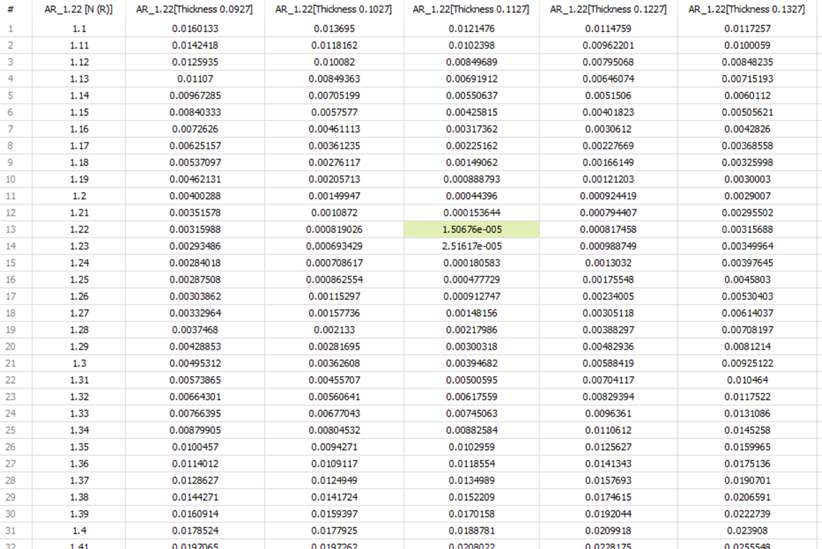

3.3可以查看詳細的原始數據，確定反射率的具體數值
