TechWiz LCD 2D 應用：IPS顯示模擬

建模任務


IPS模式是針對在玻璃基板上水平配置的液晶，IPS顯示模式的像素電極和公共電極設計在同一側，添加水平方向的橫向電場，使得液晶分子在平行于玻璃基板的方向上旋轉。在梳形電極間施加電壓后，使液晶分子在面內發生轉動，引起雙折射來控制光的透過量。IPS 液晶分子的轉動始終處于平面內，在無外加電壓條件下，自然光進人TFT側的偏光板后，形成平行于液晶分子短軸的直線偏光，偏光方向不能轉動，以同樣的狀態射入CF側偏光板。因為直線偏光與CF側偏光板的偏光軸垂直，所以這里的直線偏光就被CF側偏光板吸收，顯示呈黑色狀態。



條件設置：

預傾角：2°

方位角：78°

液晶參數：Δε=5.3   Δn=0.0972@546nm

光源：λ=380-780nm

偏光片：上78°，下 -12°

Pixel電極：10V

Com電極：0V

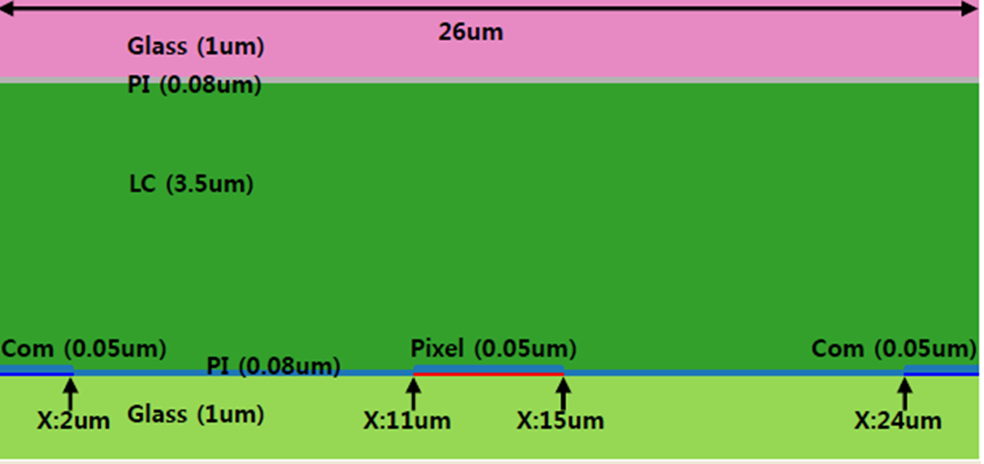

器件結構(VA型)



結果

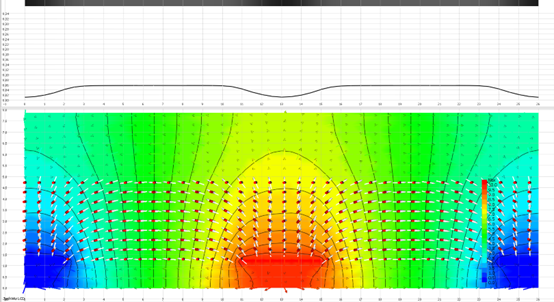

透過率分布

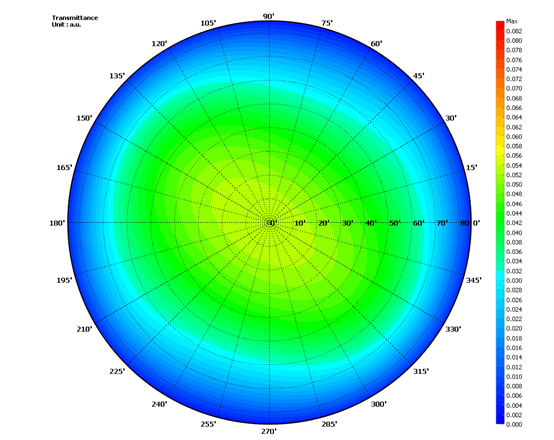

透過率隨視角的極坐標圖

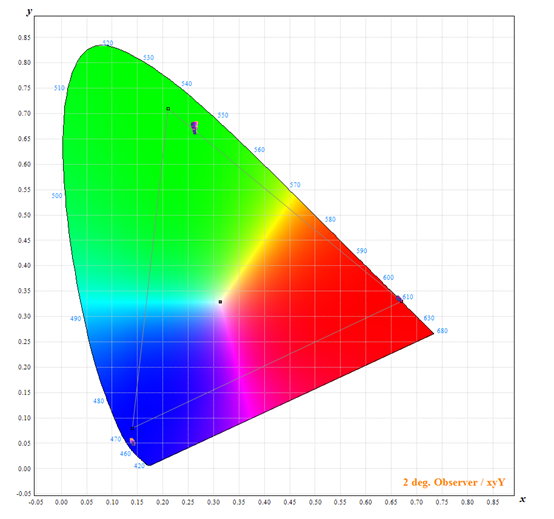

色域圖





RGB子像素的真實顏色輪廓
