光柵的魯棒性分析與優化

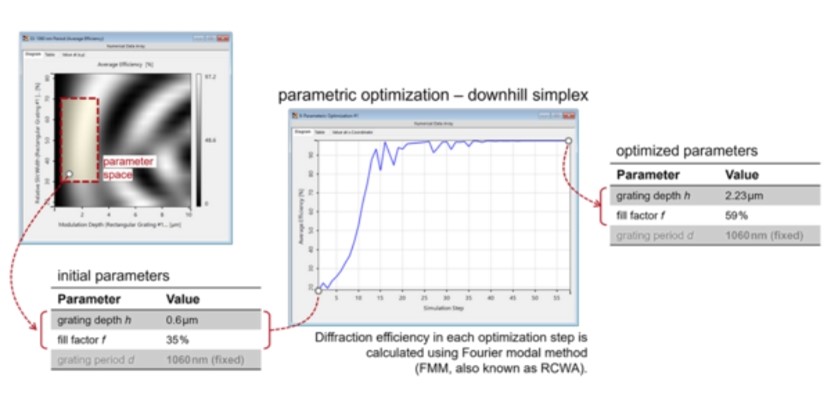

光柵是許多光學工程師的基本工具，因?yàn)樗鼈兊奈锢硖匦?將入射光衍射成一組離散的級次)使它們?cè)谠S多不同的配置和許多不同的應用中都是非常有吸引力的工具。然而，研究主要的興趣是給定光柵設置如何能夠容許例如制造過程產生的與設計參數的小偏差。請查看下面的文檔，找到我們根據其填充因子優化傾斜光柵的示例。我們使用新發布的Parameter Variation Analyzer來執行設置的容差分析，并計算一個評價函數，該函數計算了不同填充因子下工作級次的平均效率。



但是光柵本身的參數并不是影響這類系統性能的唯一因素:已知大多數具有小特征尺寸的周期結構對入射光的偏振狀態非常敏感。作為本周的第二個用例，我們選擇了一個場景，在這個場景中，我們分析了二元光柵的偏振依賴性,并對結構進行了優化，使其在任意偏振角入射光下均能表現良好。



傾斜光柵的魯棒性優化

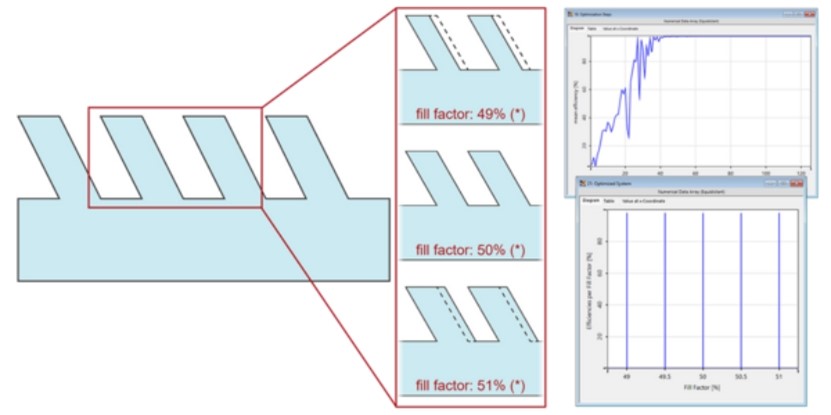

這個用例演示了一個具有稍微變化的填充因子的傾斜光柵的魯棒性優化。



高效偏振無關傳輸光柵的分析與設計
