F-THETA 掃描鏡頭

對于高功率激光掃描系統領域中的許多應用，重要的是要確保離軸焦點位于焦平面上，而不是像常規球面透鏡那樣在曲面上。 F-theta 鏡頭的開發考慮了這一要求，旨在將入射的準直光束聚焦到一個焦點上，該焦點的橫向位移理想情況下與掃描角度線性相關。


快速物理光學和設計軟件 VirtualLab Fusion 提供了多種工具，允許光學工程師檢驗特定 f-theta 設計的性能。其中包括計算實際光斑位置和所需光斑位置之間偏差的畸變分析器，以及允許同時配置一組具有不同入射方向的視場模式的掃描光源，以便更方便地研究系統。此外，強大的場追跡引擎使用戶能夠使用物理光學研究焦點的行為（點擴散函數），該功能能夠發現純光線追跡器未考慮的其他影響。

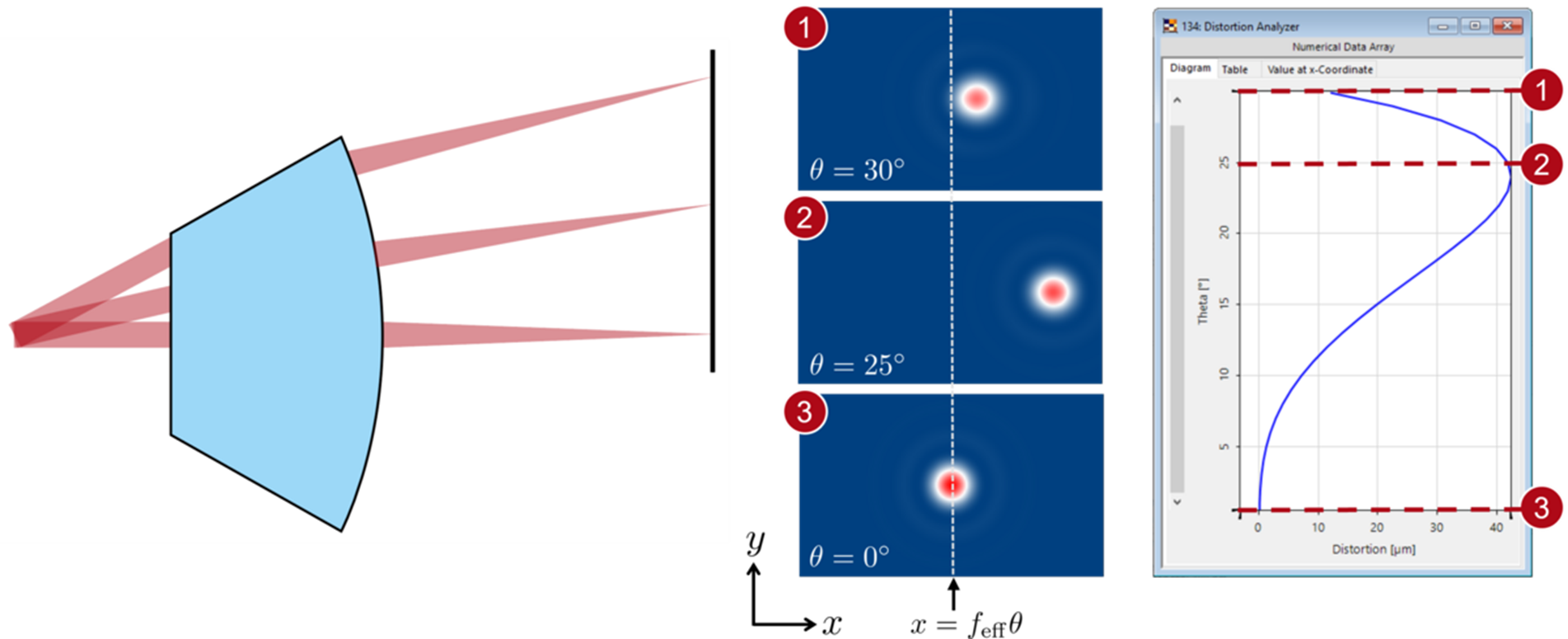

F-Theta掃描鏡頭的性能評估





使用 VirtualLab Fusion 中的掃描光源，我們通過測量不同掃描角度下焦點位置的偏差和光斑大小來分析 F-Theta 鏡頭的性能。

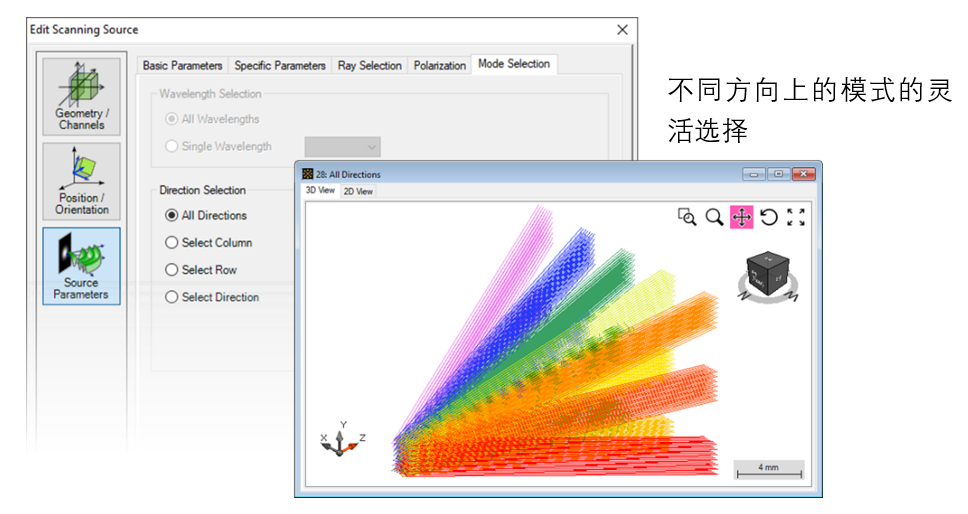

如何設置掃描光源




VirtualLab Fusion 中的掃描光源定義了一個多模光源，它可以生成一組截斷的平面波，輻射到幾個預定義的方向，這有助于例如激光掃描系統的建模和評估。
