用于氣體光譜的多路吸收通道

在氣體光譜學中，為了獲得足夠靈敏的吸收量，通常要求有較長的光程長度。一種滿足這一要求的方法是多通單元中充滿氣體的體積被封裝在鏡片之間，同時控制光束發散，并滿足超大設備的需求。Herriott cell是這種系統的一個例子，其特點是使用兩個球鏡，其中一個球鏡上鉆了一個離軸孔，允許光束進出。反射鏡的曲率會改變光束的方向，并控制光束的發散。

在今天的案例展示中，我們想演示一個這樣的Herriott cell的模擬。我們使用參數耦合將幾個系統參數連接在一起，以確保設置的正確配置，同時允許用戶研究不同參數下的影響，例如鏡子之間的距離。



Herriott-Cell 建模




本用例展示了用于氣體光譜的Herriott Cell的物理光學模擬，包括CO2的演示。

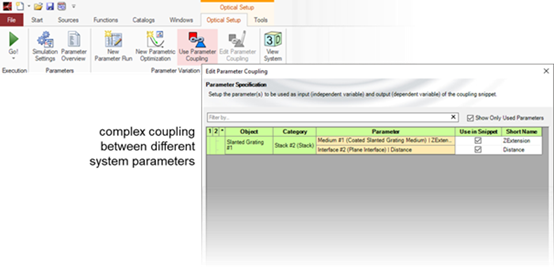

參數耦合




這個例子提供了一個循序漸進的解釋如何連接一個光學系統的兩個參數(例如光柵)。因此，這兩個參數將自動顯示相同的值，且同時隨著其中一個數值的變化而變化。
