集成微透鏡陣列的CMOS傳感器分析

通過連續減小CMOS傳感器的像素尺寸，近幾十年來已經實現了越來越好的空間分辨率，并且這種趨勢有望繼續。但是，這便將關注點放到位于每個像素頂部的微透鏡上。當像素尺寸接近波長時，微透鏡是否仍可以按預期聚焦光線？我們?cè)谶x定的示例中使用VirtualLab Fusion研究了此問題。



集成微透鏡陣列的CMOS傳感器分析




使用嚴格的FMM / RCWA，我們模擬了像素大小等于或小于2 µm的CMOS傳感器，尤其是研究了微透鏡的有效性。

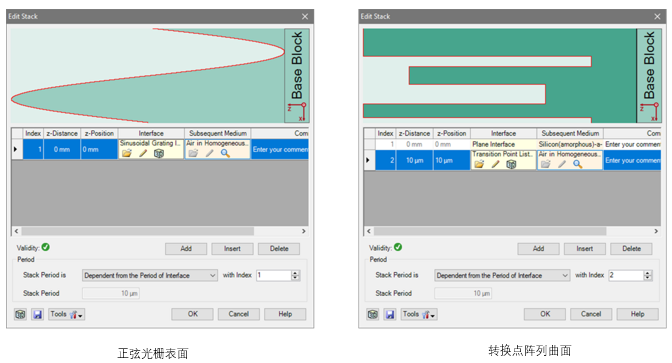

使用界面配置光柵結構





在VirtualLab Fusion中，光柵結構是在“堆棧”中配置的，根據光柵的幾何形狀，可以用一系列界面或特殊介質構造光柵結構。在這種使用情況下，說明了基于界面的光柵結構的配置。
