大角度點陣投影儀

角度點陣投影儀是Apple Face ID中的關鍵光學元件，它可以將結構化的點陣圖案投射到面部上，從而創建3D面部圖。 點陣投影系統通常采用VCSEL單元陣列。 來自VCSEL陣列的光首先由透鏡系統準直，然后由二維光柵復制到大角度范圍內。 對這種系統的模擬將需要建立正確的VCSEL源模型、可靠的透鏡系統處理方式以及具有相對小周期光柵的嚴格計算方法。 在VirtualLab Fusion中，不同場求解器之間的這種關聯是很常見的; 我們在下面的演示中展示了點陣投影儀的工作原理。

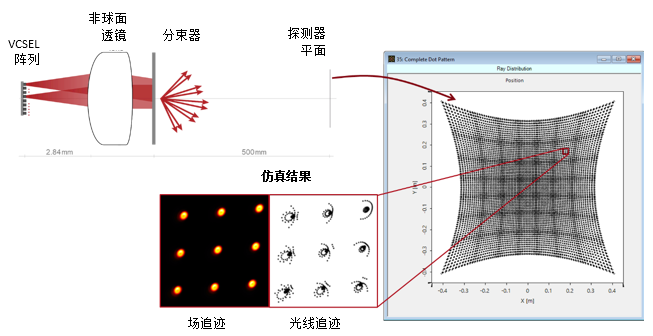

點陣投影儀工作原理的物理光學建模演示



作為演示，該案例展示了典型的點陣投影光學系統的工作原理，包括VCSEL陣列光源、透鏡和分束器的物理光學建模。


非傍軸衍射分束器的設計與嚴格分析



傅立葉模態法（FMM）用于嚴格評估非傍軸衍射分束器，最初使用IFTA和薄元近似設計。
