光波導耦合分析

從集成光學到現代顯示技術，在如今各種應用中光波導結構起著重要作用。因此，所有基于光波導的應用中，將光耦合出或耦合入光波導是關注的問題。這些任務通常用衍射光柵實現，因為它們可以使用現代制造技術與光波導集成。在VirtualLab Fusion中，可以使用傅立葉模態法（FMM）嚴格計算耦合效率。例如，我們分析了幾個選定的傾斜光柵，模擬結果與文獻中的結果吻合地很好。

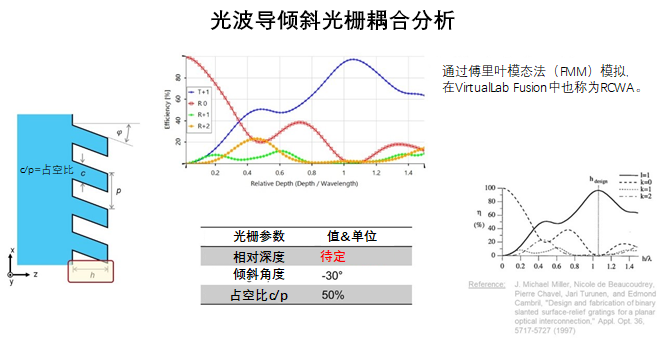

從文獻中選擇不同傾斜光柵幾何結構，具有不同傾斜角度、填充因子和調制深度。，用傅立葉模態法（FMM）計算衍射效率。

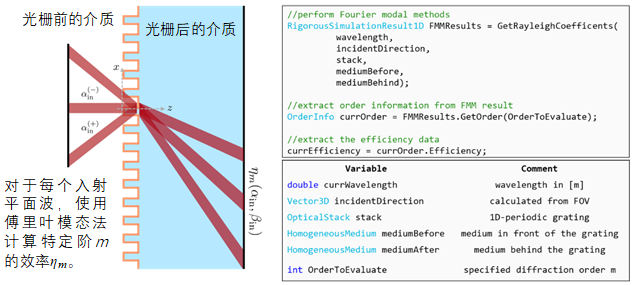

用于光波導耦合光柵評估的自定義探測器





我們提供了一種自定義的探測器，可以在用戶定義的入射角范圍內計算光柵衍射效率，并給出效率的平均值和對比度。
