OptiSystem應用：數字調制-QAM

介紹


QAM調制是CATV系統中用于電纜調制解調器傳輸?shù)牡湫驼{(diào)制方式。本案例中使用64 QAM傳輸（每個符號6比特）的QAM發送器和接收器（如圖1）。

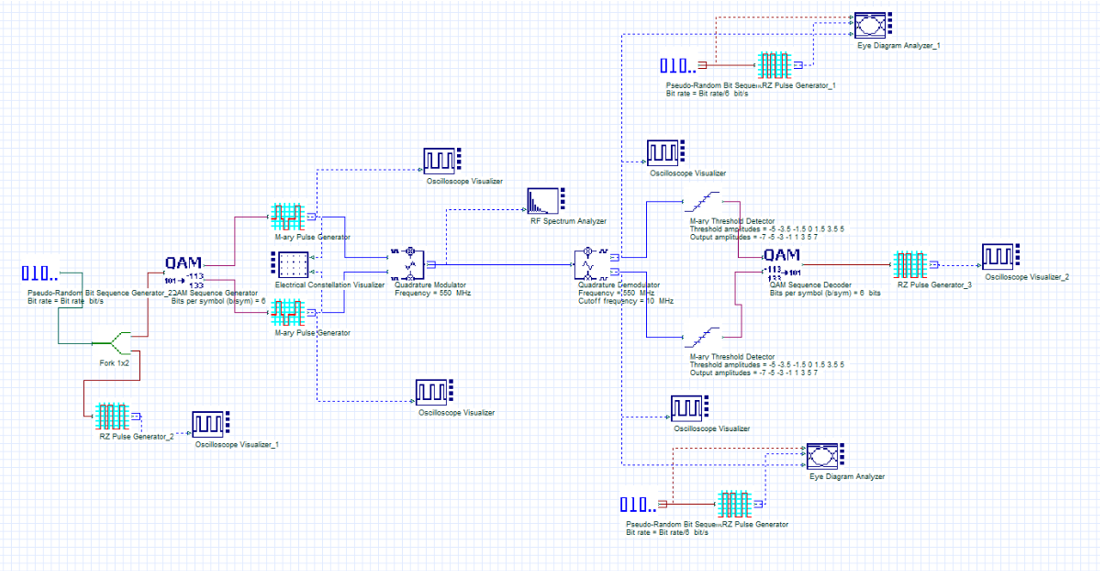

圖1.QAM系統布局

QAM序列生成器每個符號的比特?cái)?shù)(6)，檢測器的閾值和輸出幅度（-7,-5,-3,-1,1,3,5，7）。此外，序列長度為2048。



運行仿真后，您可以從眼圖（圖2）中可視化結果。此外，您還可以可視化星座圖（圖3），其中包含64 QAM調制的同相點和正交點的結果。

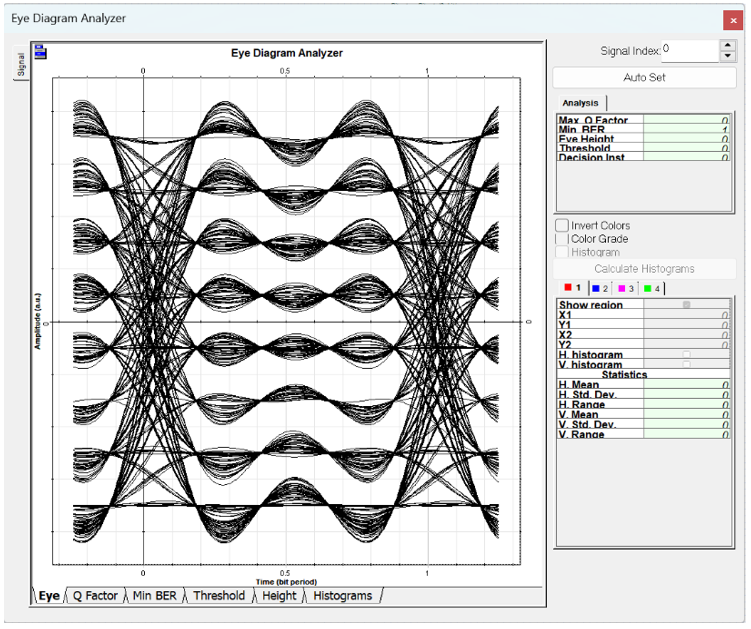

圖2.64 QAM眼圖：同相和正交信號

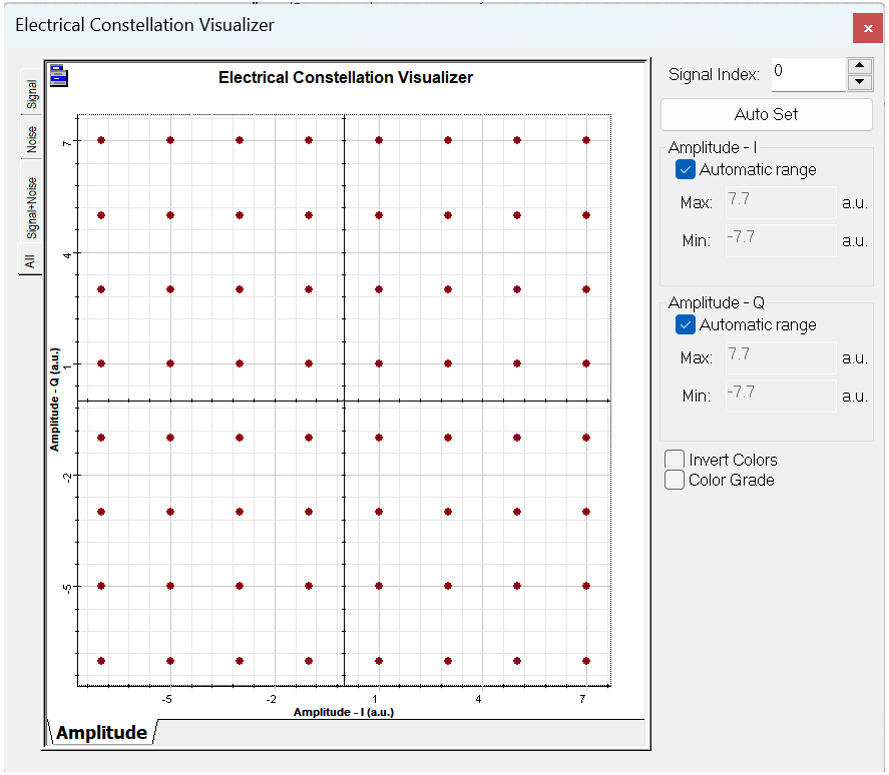

圖3.64 QAM調制的星座圖（每個符號6比特）
