本案例展示了在OptiSystem中調用MATLAB代碼實現振幅調制。
一、建模目標
案例中，我們生成兩束功率為0dBm，頻率分別為192.7THz、191THz的載波，合束之后經過自定義脈沖的調制。我們用MATLAB代碼控制電脈沖對光信號的調制過程，通過在MATLAB組件中導入MATLAB代碼來實現。整體光路圖如圖1，全局參數如圖2：

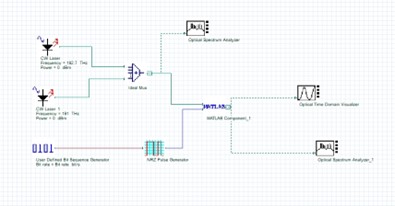

圖1.整體光路圖
圖2.全局參數
二、參數設置
MATLAB組件設置2個輸入口，一個輸出口。其中輸入口1輸入類型為光信號，輸入口2輸入類型為電信號。輸出口輸出類型為光信號。輸入、輸出端口設置如圖3:
a） 輸入端口設置
b） 輸出端口設置
圖3.輸入、輸出口設置
接下來，要講MATLAB代碼導入到MATLAB組件中，要進行如下設置：

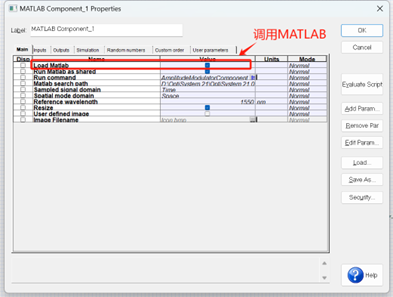

首先，勾選MATLAB Component中的Load MATLAB，OptiSystem將調用電腦中的MATLAB程序：
圖3.調用MATLAB

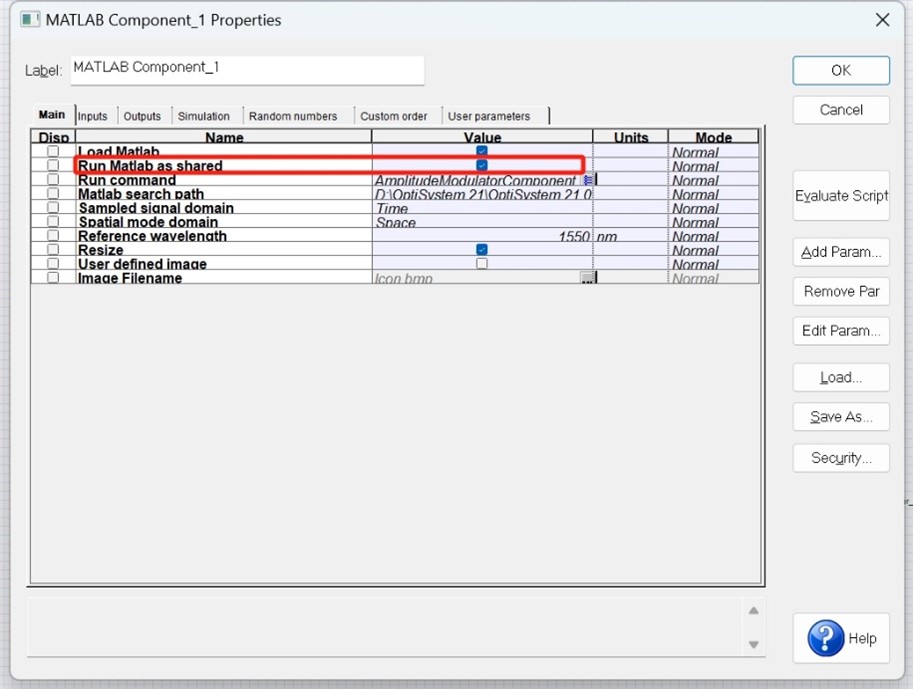

勾選運行MATLAB文件:
圖4.運行MATLAB文件

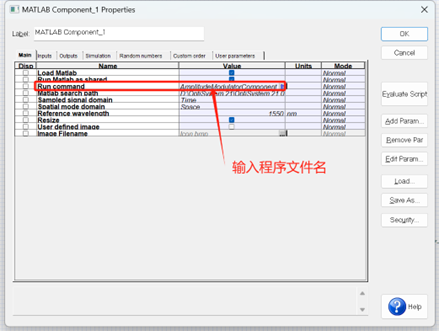

在組件中鍵入MATLAB的m文件文件名：
圖5.輸入程序文件名

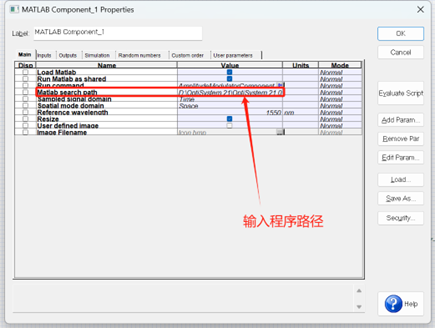

輸入程序所在路徑，m文件添加完成，點擊OK。（注意：m文件需與該光路文件存放在同一個文件夾）
圖6.輸入程序路徑

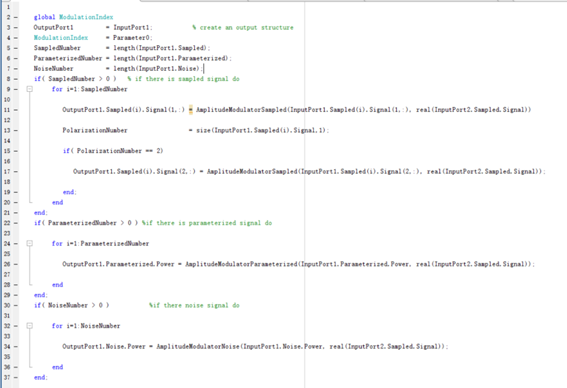

MATLAB中振幅調制主代碼如下：
圖7.MATLAB代碼
對應函數代碼如圖8：

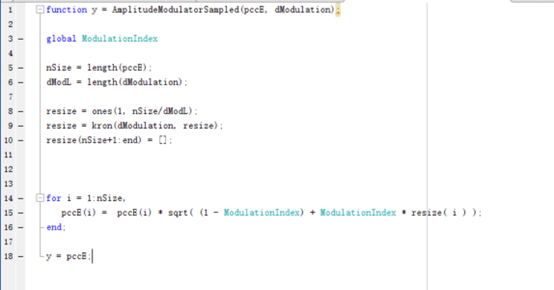

a） AmplitudeModulatorSampled函數

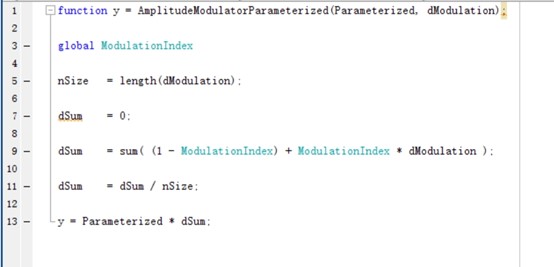

b）AmplitudeModulatorParameterized函數

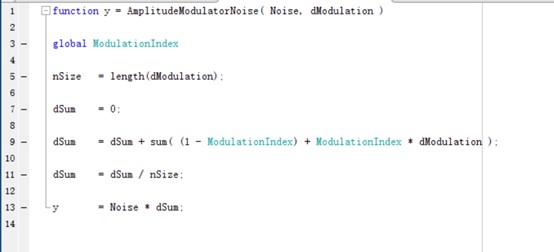

c）AmplitudeModulatorNoise函數
圖8.MATLAB代碼

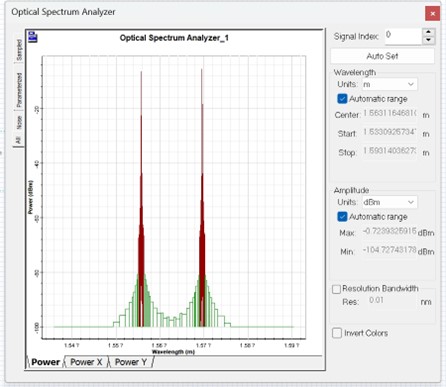

三、運行結果
運行結果：

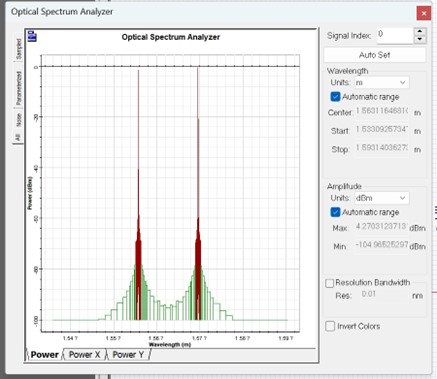

a）振幅調制前
b）振幅調制后
圖9.振幅調制前后對比
|
