OptiBPM：創建一個簡單的多模干涉（MMI）耦合器(2)

時間:2021-04-24 21:34來源:訊技光電作者: 技術部點擊:次打印

2. 定義布局設定

為了定義布局設定，需要在“初始性能對話框（Initial Properties）”窗口進行以下操作：

1) 點擊“默認波導（Default Waveguide）”標簽

− Width：2.8

注意：所有的波導將會使用此設定以作為默認厚度

− Profile：Channel-Guide

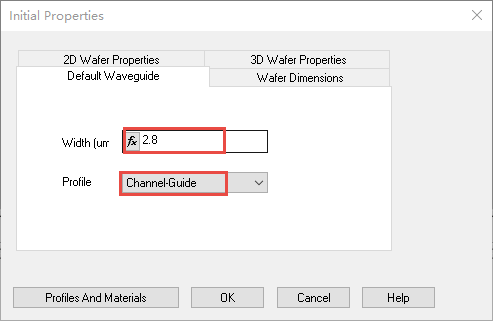

圖7.默認波導標簽下“Width”以及“Profile”設置

2) 切換到“晶圓尺寸（Wafer Dimension）”標簽：

− Length：5300

− Width：60

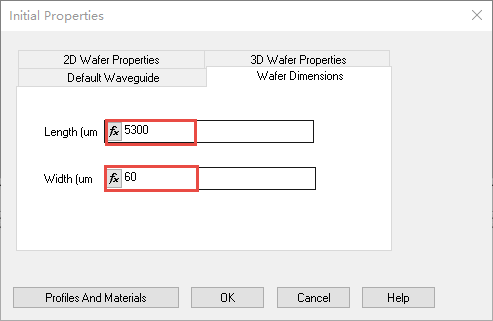

圖8.設置晶圓尺寸

3) 切換到“2D晶圓屬性（2D Wafer Properties）”標簽：

− Material：Cladding

− 點擊OK以激活布局窗口

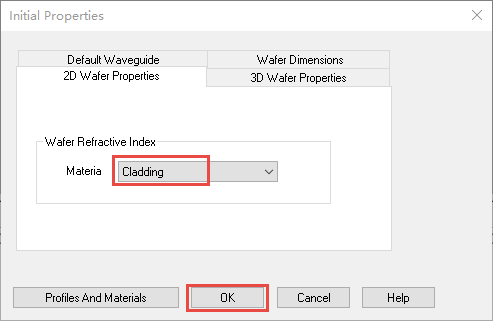

圖9.晶圓材料設置

4) 布局窗口

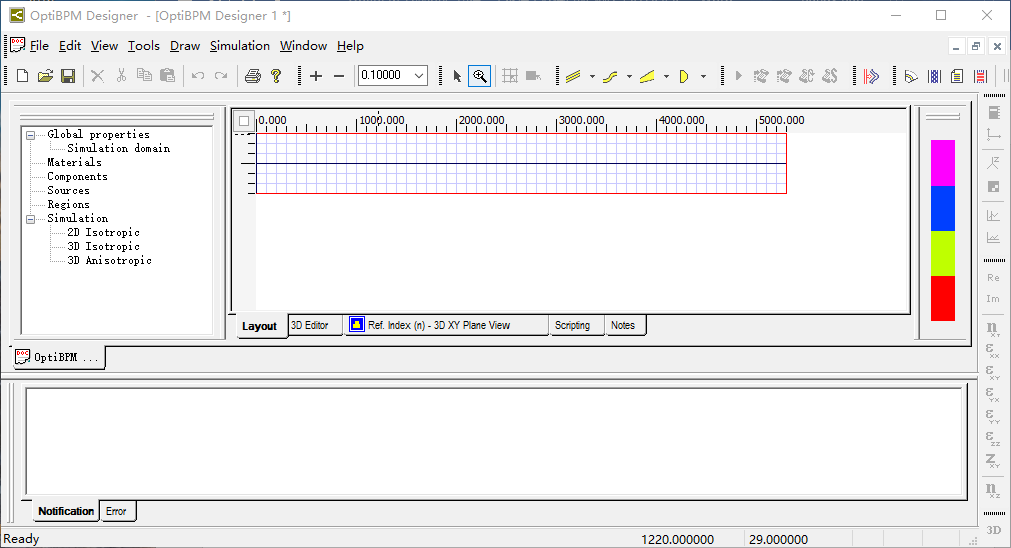

圖10.默認情況下布局窗口顯示

5) 調整顯示比率，以便更好進行波導結構布局設置：

− View-Layout Options以激活布局設置選項窗口

− Display ratio : Z=40,點擊OK，如圖11所示

− 調整縮放比率為0.6 ，最終布局顯示如圖12所示

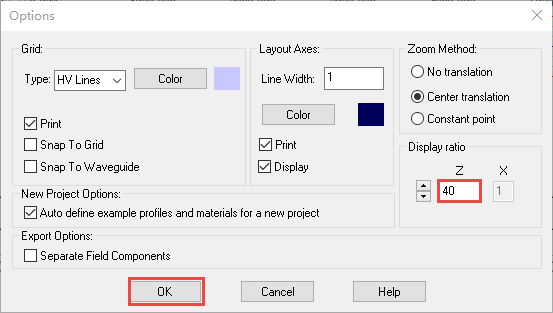

圖11.調整Z方向和X方向的顯示比率

圖12.最終布局顯示

3. 創建一個MMI耦合器

為了構建一個MMI耦合器，需要進入如下操作：

1) 在“繪圖（Draw）”菜單下選擇“線性波導（Linear Waveguide）”或者在波導欄下選擇線性波導

2) 當鼠標指針變?yōu)槭植鏁r(shí)，點擊布局窗口左側，并向右側拖拽波導后松開鼠標，以生成第一個線性波導

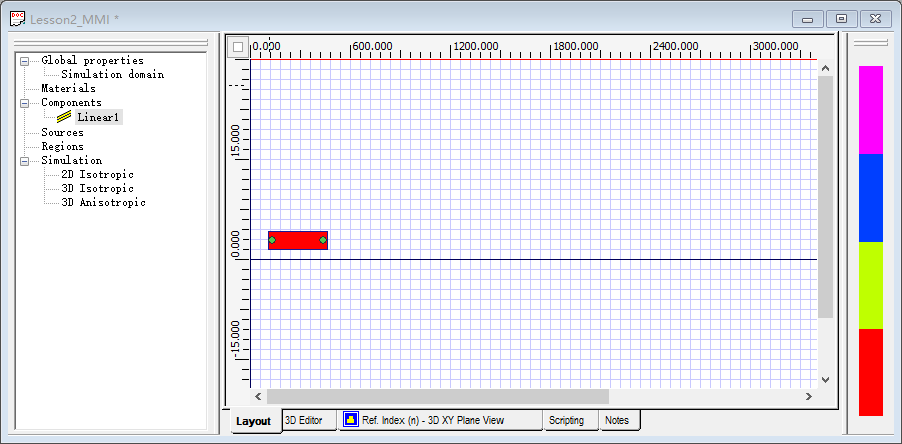

圖13 .繪制第一個線性波動
