OCAD應用：連續變焦光學系統總體布局設計（三）

一、目標在有限距離的顯微連續變焦系統

對于系統目標在有限遠的顯微系統，操作方式和前面相同。只是在建立初始數據時在參數表的物面距離上填寫系統物距值。

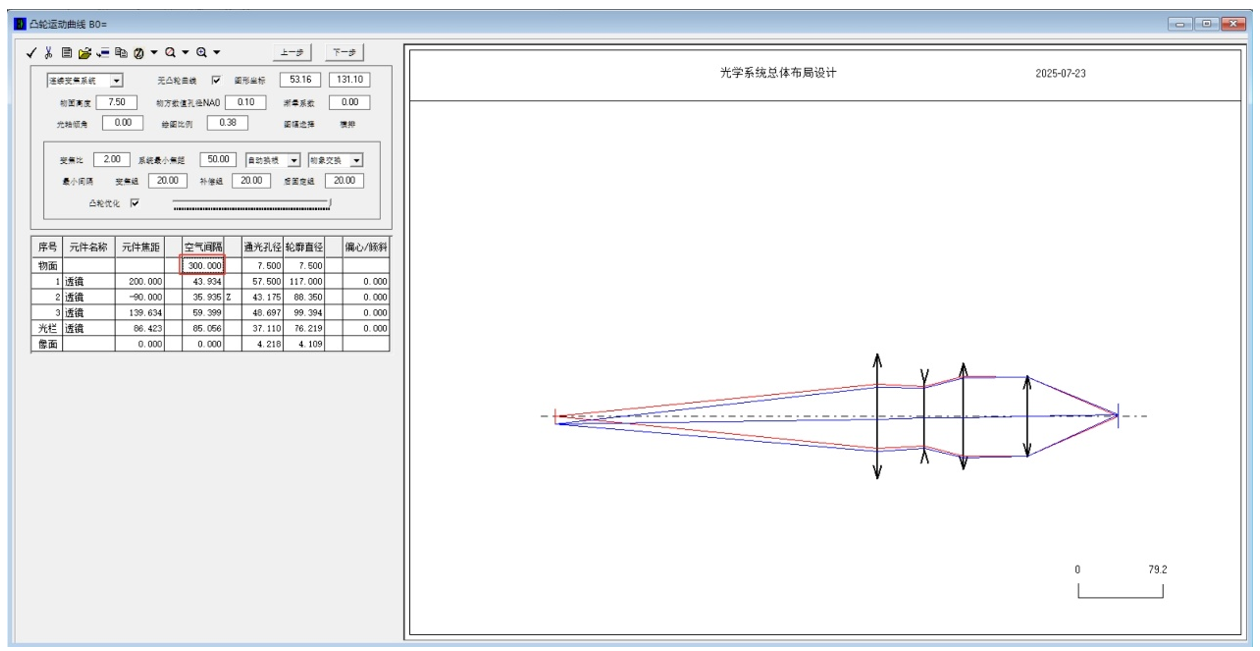

圖1.顯微系統連續變倍系統初始數據

然后發現界面上顯示的不是系統焦距值，而是初始放大率值以及變倍比、物面高度、像面高度、物方數值孔徑NA0、像方數值孔徑NA0以及系統最小焦距等內容。

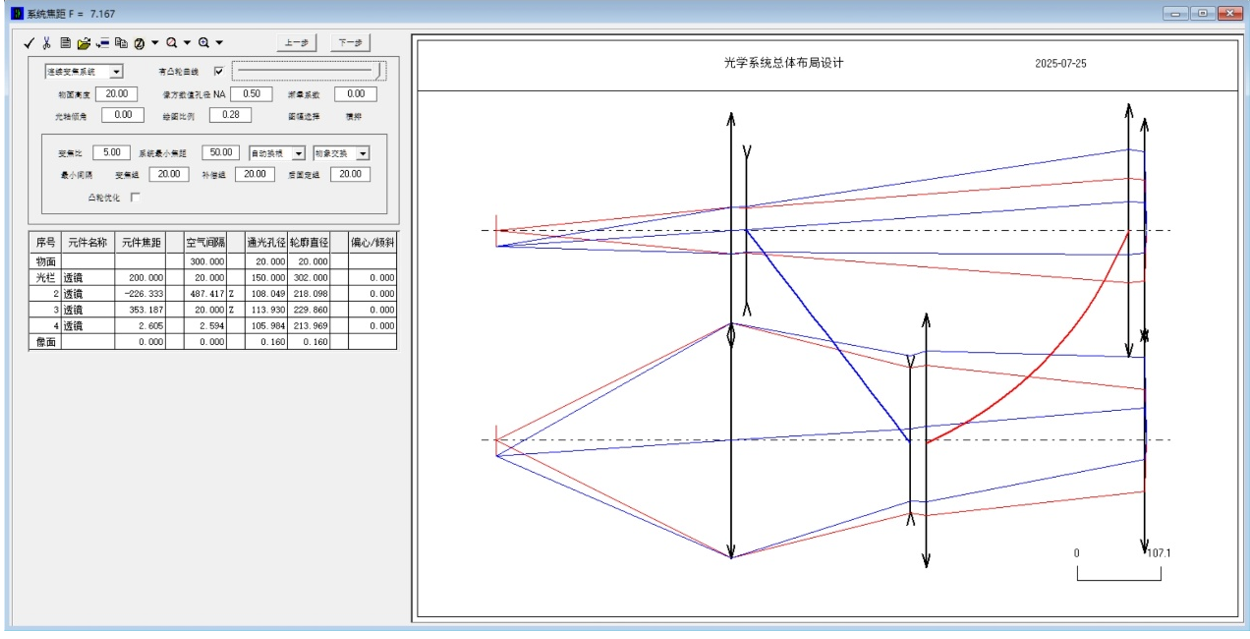

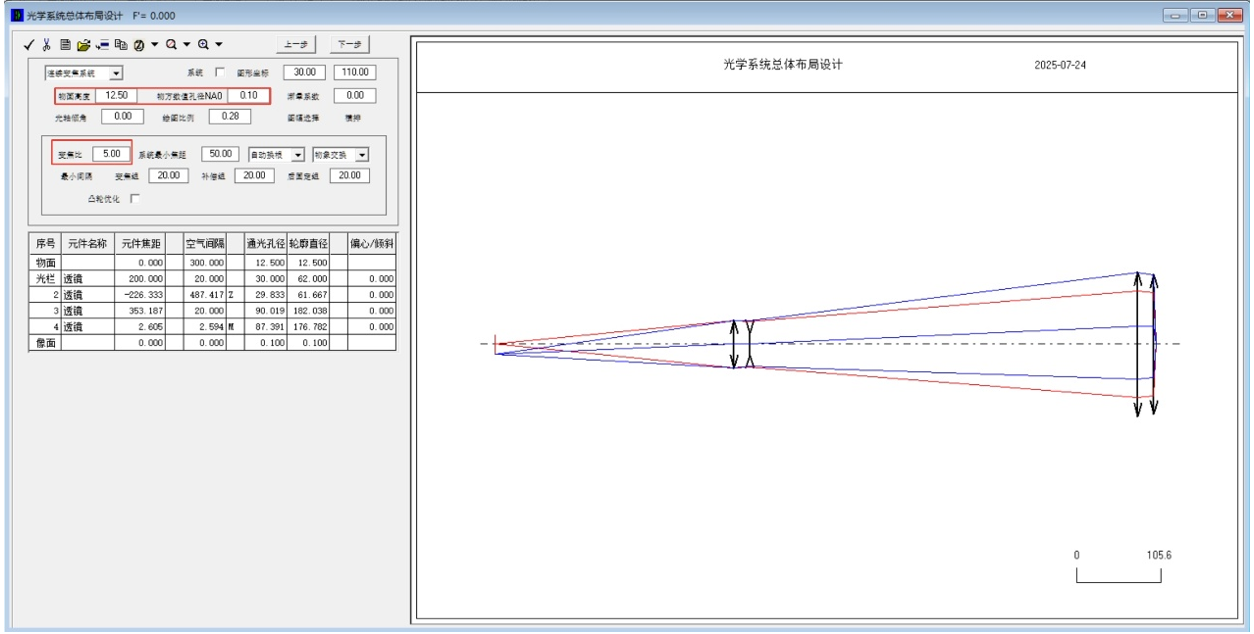

圖2.顯微系統連續變倍系統數據填寫

此外，還有事系統物方高度和像方高度的兩種選擇，不過由于只有兩種選擇，只有點擊文字“物方高度”或“像方高度”即可真的轉換，如下圖3和圖4所示。

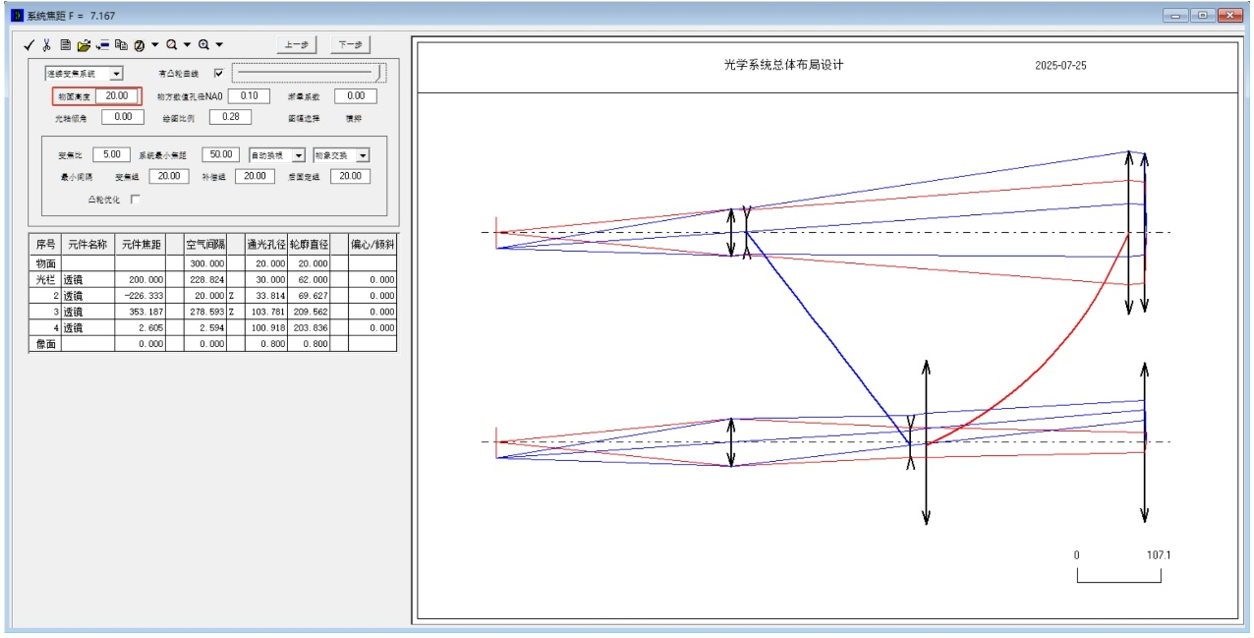

圖3.顯微系統物高的設計系統

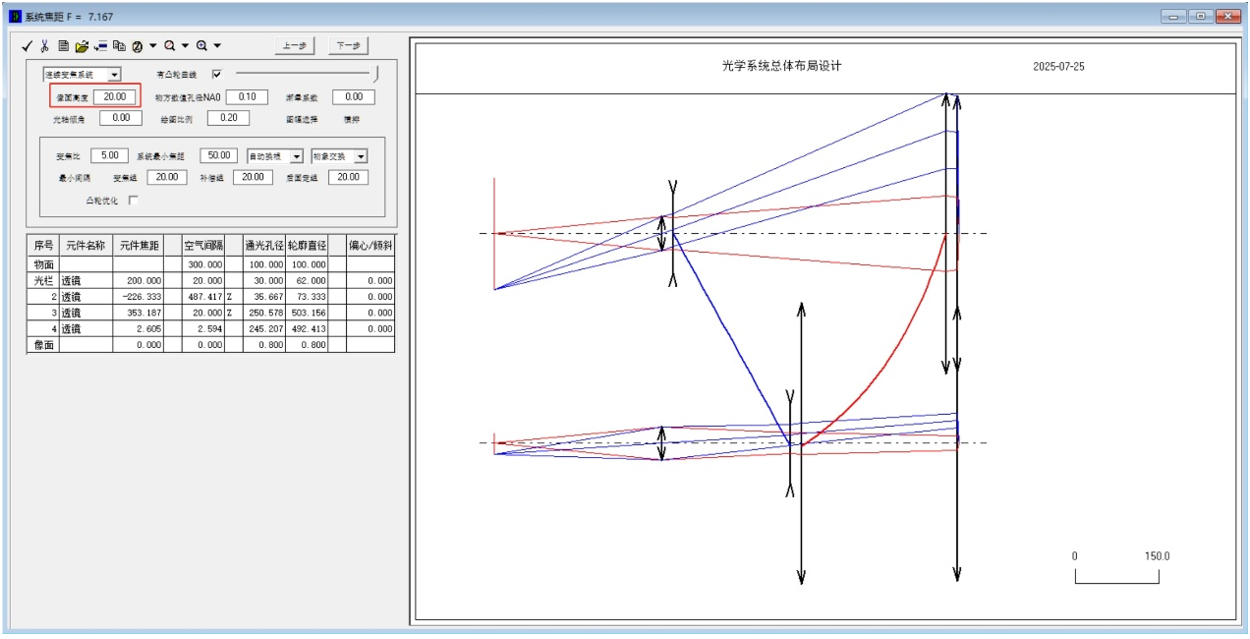

圖4.顯微系統像高的設計系統

除此還由于系統是有物距的顯微系統，對系統入射光線應輸入系統數值孔徑值，這包括物方數值孔徑和像方數值孔徑兩種選擇。此時點擊“物方數值孔徑NA0”或“像方數值孔徑NA0”即可自動轉換，由于系統選用數值孔徑角度的數據，入瞳都在前表面，因此不許設置光欄位置。如下圖5和圖6所示。

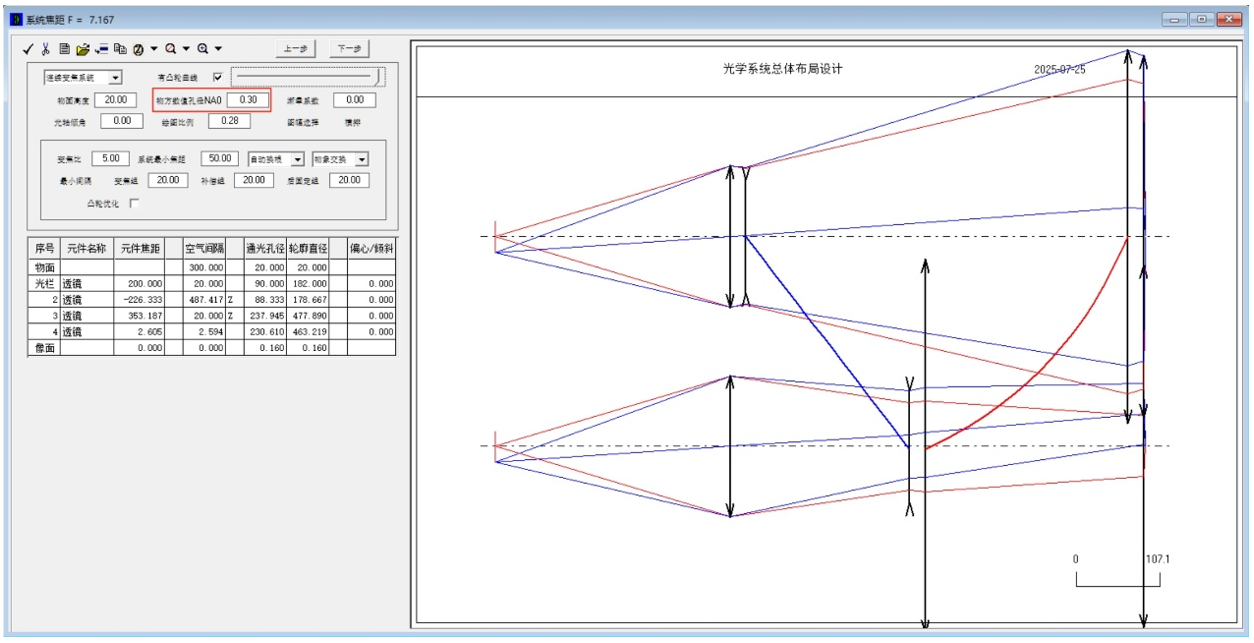

圖5.顯微系統物方數值孔徑的設計系統

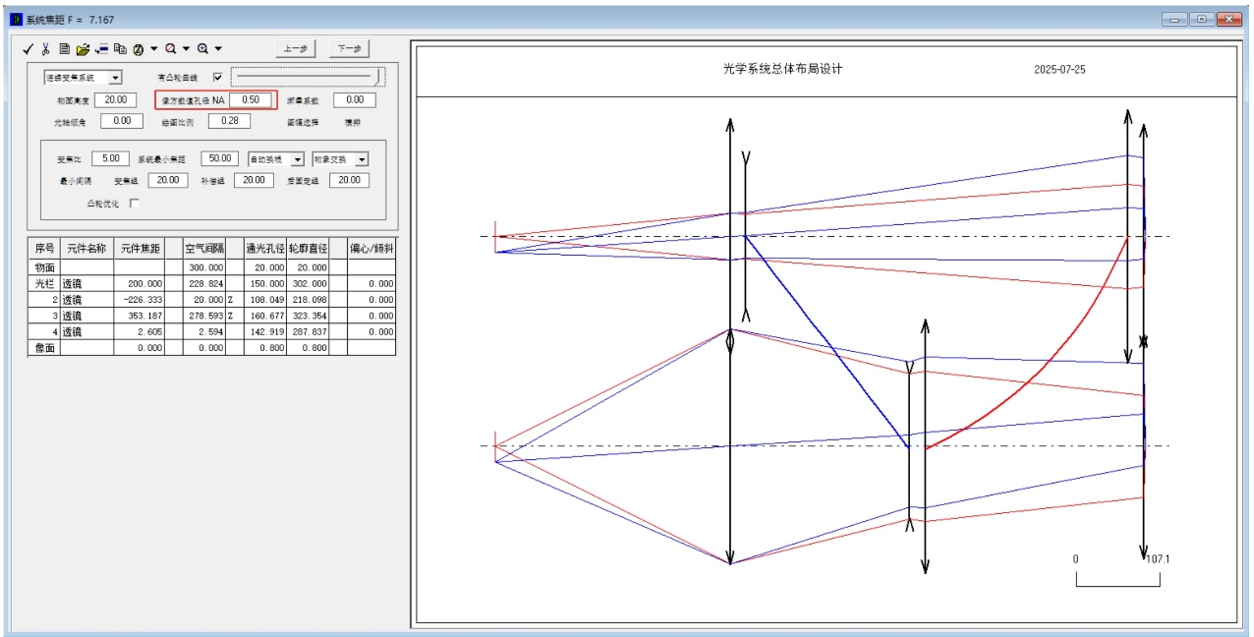

圖6.顯微系統像方數值孔徑的設計系統

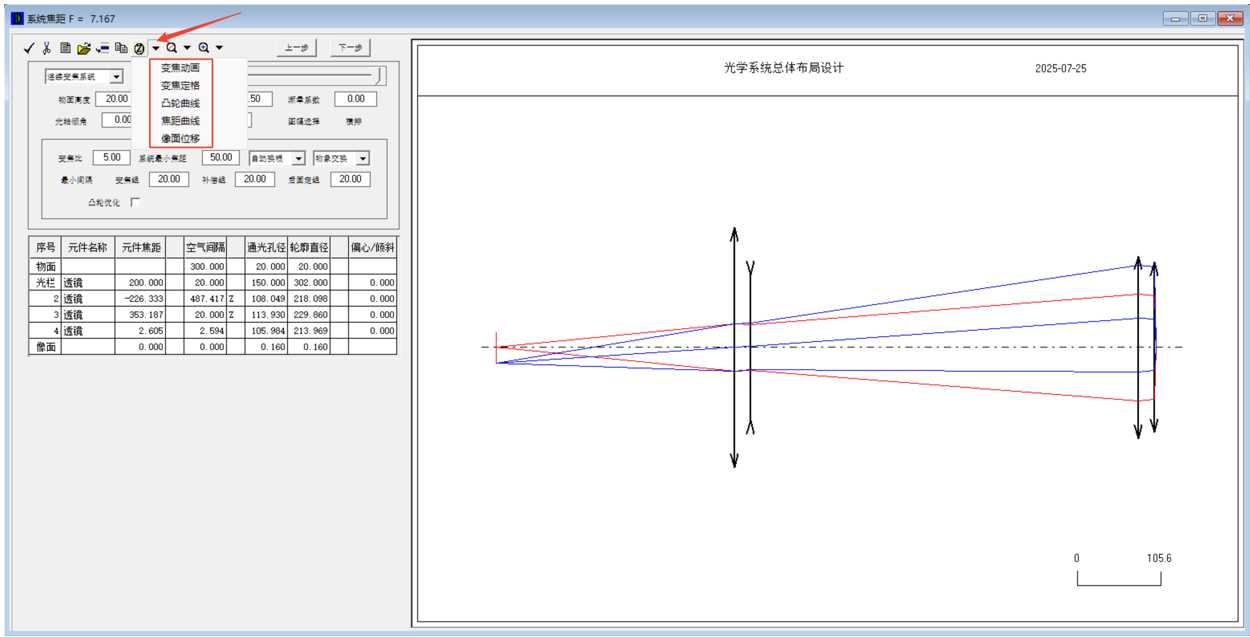

為了顯示變焦系統的其他圖形及數據，通過工具條中“變焦”按鈕的子按鈕，如圖7-圖11所示，分別顯示系統運動曲線、變焦定格、凸輪曲線和像面位移曲線等。

圖7.顯微系統連續變焦的各種曲線圖

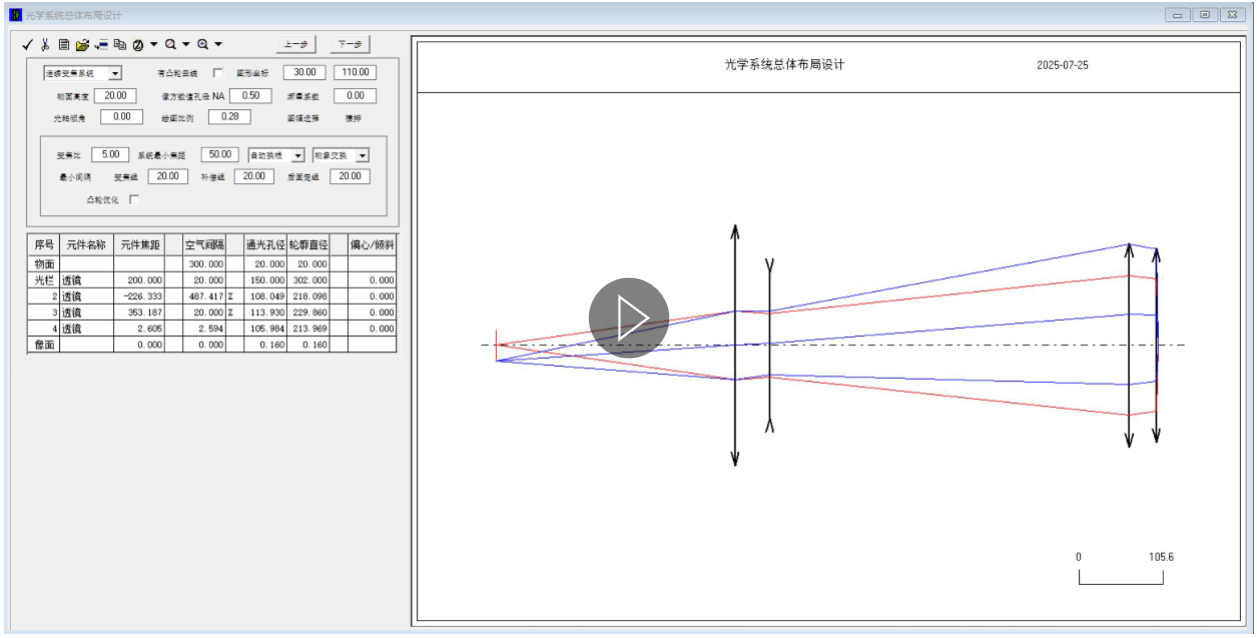

圖8.顯微系統連續變焦的動畫展示

圖9.顯微系統連續變焦的變焦定格

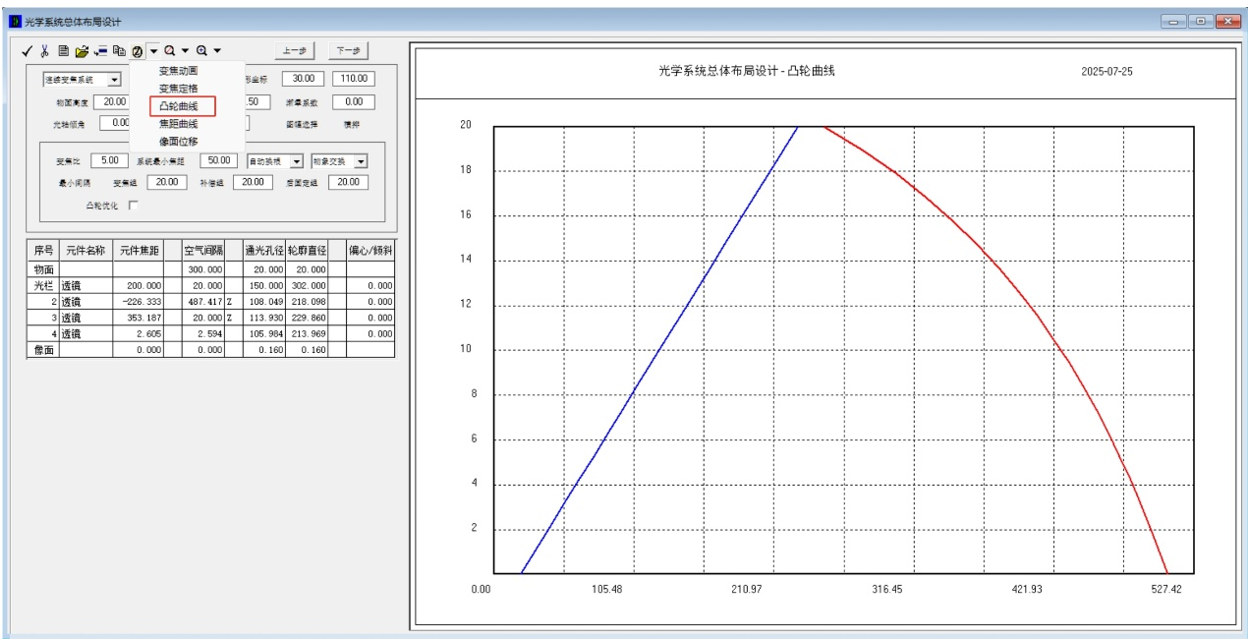

圖10.顯微系統連續變焦的凸輪曲線

圖11.顯微系統連續變焦的像面位移
