· 模擬的結果是返回一個Harmonic Field Set，它包含了目標面上不同模式的復振幅。
·Harmonic Field Set窗口包含有兩種視圖Data View和Light View。
·Data View顯示的是模式集合中的其中一種模式，可以通過工具欄選擇查看其他的模式，參見截圖上部。

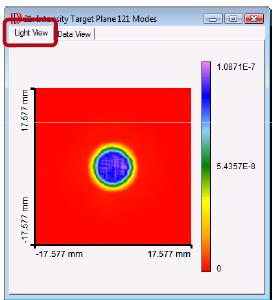

· 該Light View顯示的是所有模式Ex2與Ey2的疊加。
· 該圖的計算過程因模式的多少而異。
· Harmonic Field Set可能會包含數百個模式，這些大量的數據超過RAM的存儲空間，因為這些模式都存儲在硬盤里。

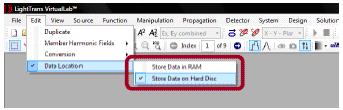

· 如果用戶想在RAM中使用這些數據，可參照截圖改變Harmonic Field Set數據的存儲位置。
· 這些大量模式數和每個模式的取樣點數要求一個非常大的磁盤空間來存儲一個Harmonic Field Set。
· 這要求將用做暫存存儲器中的文件夾移動到另外一個位置。

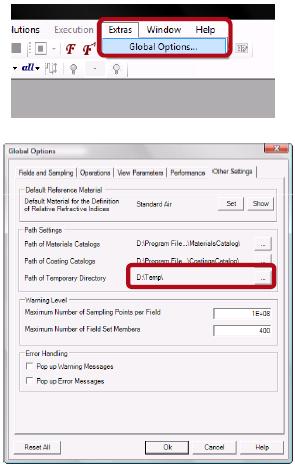

· Global Options允許改變暫存路徑。
· 這需要額外100GB的硬盤空間。
模擬結果

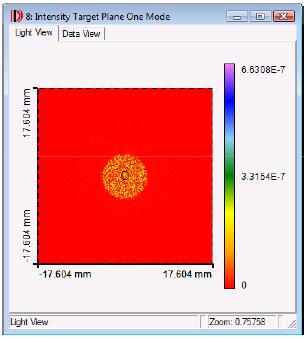

目標面上單個模式的強度

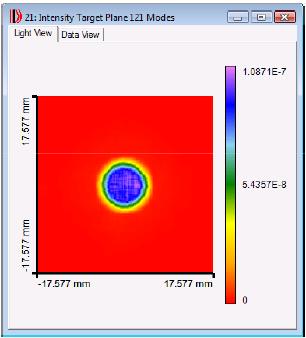

目標面上11×11個模式的強度
結論
· VirtualLabTM可以模擬光源的空間部分相干性。
· 使用不同的光源模式：多模高斯光束，高斯型平面光源，自定義模式平面光源（Customized Mode Plane Source）。
· 利用發散器模擬均勻化系統（homogenization systems）是可行的。
|
