LIghtTrans軟件課程(德國耶納)：VirtualLab™統一光學建模介紹
課程時間：2013.4.16 星期二----2013.4.19 星期五（上午9點-下午5點）
課程地點：德國.耶納
講師：Hagen Schweitzer博士，LightTrans VirtualLab UG
要求：用戶對VIrtualLab™沒有或有比較少的了解
摘要：
這次軟件的課程是對VIrtualLab™軟件的統一光學建模和場追跡的理論介紹。詳細介紹VIrtualLab™軟件的用戶界面和不同類型的文檔。學員將會一步一步學習VIrtualLab™軟件的元件、光源、探測器。學習在各種不同的激光系統上的光學系統的建模。而且，這次課程還會介紹參數優化和編程功能，包括代碼和模塊。最后，介紹折射光束整形和激光諧振腔的分析。

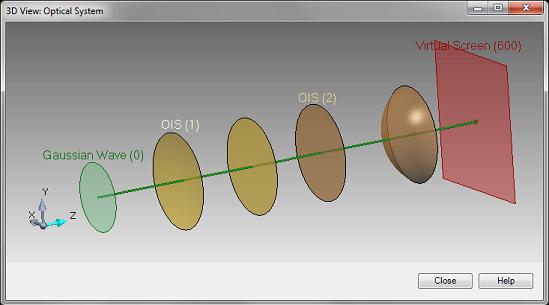

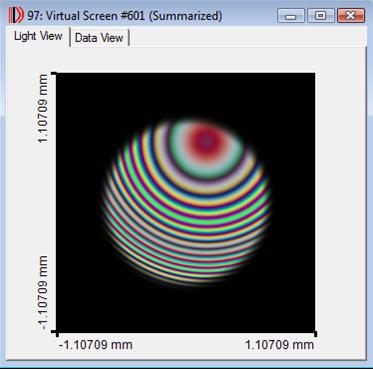

上圖顯示了將在本次課程中建模和仿真的一個光學系統。下圖顯示了一個干涉圖----第一天課程的大綱里的如何在VirtualLab™里表示光。
第一天軟件課程大綱：
介紹用于模擬光學系統里光的場追跡和統一光學建模的理論：VirtualLab™里的電磁光源模型和數值存儲；可視化的光場分布；自由空間傳輸和不同的物理模型的建模的場追跡理論；探測器評估光場的分布；物理和數字仿真誤差。
VirtualLab™文檔介紹：光學路徑圖、參數搜索、優化、Sessions編輯器、VirtualLab™資源管理器和屬性瀏覽器。
第二天軟件課程大綱：
仿真近軸和無軸的透鏡系統：像差分析；導入Zemax透鏡設計文件數據；透鏡系統中矢量傳輸建模；聚焦區域的研究；PSF和MTF的計算；成像系統和空間頻率濾波器的建模；激光束通過光學系統的傳播；在光闌上的衍射效應分析。
偏振光：定義具有任意均勻極化相干激光束；在激光束光束直徑上生成不同的偏振度；在光柵直徑上的偏振區域的可視化；偏振片和相位延遲板的仿真。
干涉的計算和干涉儀的仿真：兩個或多個光場分布的相干計算；一個相干光源的干涉儀建模。
第三天軟件課程大綱：
激光系統的參數優化：參數優化簡介；優化評價函數定義；包含衍射、相干、偏振和像差的激光系統優化；激光聚焦系統優化；光纖耦合系統優化；光柵優化。
折射光束整形：高斯平頂光傳輸設計；用于線性和2D平頂光的折射率光束整形的Session編輯器介紹。
第四天軟件課程大綱：
激光諧振腔的本征模分析：諧振腔建模；Fox-Li和Arnoldi本征模算法；LASCAD諧振腔設計文件的導入。
編程代碼和模塊介紹：自定義光源、傳輸方程和光學表面；場量信息計算；自定義參數搜索；
自定義評價函數；自定義光學元件和光傳輸。
|
