錐透鏡的設計

簡介：錐透鏡，通常也被稱作軸對稱棱鏡，是一種擁有一個圓錐面和一個平面的透鏡。錐透鏡常用來產生強度分布為貝塞爾函數型的光束或者一個圓錐形的非發散光束�？梢杂糜诩す獯蚩�/光學穿孔，光學捕獲，光學相干斷層掃描(OCT)，角膜手術，望遠鏡等。本文以Throlabs AX2520-UV型號為例，來模擬將平面波入射光束轉變?yōu)榄h(huán)形輪廓。



模型


光線追跡使用相干光線追跡，F(xiàn)RED的相干光技術高斯光束分解技術，為了使圓錐表面中心點光線錯誤最小，需要追跡大量的光線。本例中，我們使用201*201的格子光。

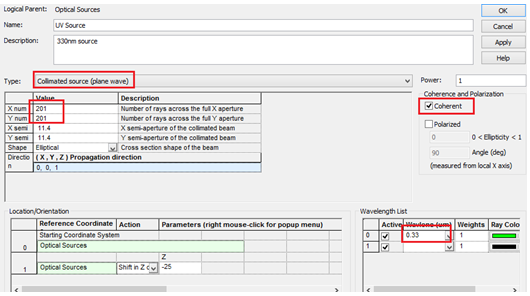

圖1. 平面波光源的設定





表1[1].幾何結構規格設定


分析


環形輪廓圖我們選擇像平面處的照度圖、能量密度圖或標量場查看，如下圖所示我們選擇FRED中的可視化視圖，具體操作可以參考[2]中的文章。



（1） http://www.thorlabs.co.jp/catalogpages/Obsolete/2015/AX2520-UV.pdf

（2） http://www.hock-cheong.com/html/17/20160114630.html
