5.2 軸外結構
圖5顯示了光線映射優化后洗墻燈透鏡表面3維CAD模型與預計的照度分布。考慮到如光軸與目標面高的傾斜角度、光源到目標面短的距離及目標面上均勻照度分布（2.8*2.8m2）等有難度的配置，我們選擇在方形區域中心2m*2m處，y軸橫截面強度變化小于10%，x軸橫截面強度變化小于30%。X和y強度值的不對稱源于光學元件相對于目標面的傾斜。最后，蒙特卡羅模擬顯示超過78%的光源光功率轉移到了目標面上，包含菲涅爾損失，因此，說明了本透鏡設計具有非常高的光學效率。因?yàn)楣庠村F角太寬導致菲涅爾損失較大（總的光學效率減少到70%），未能達到想要的目標照度分布。

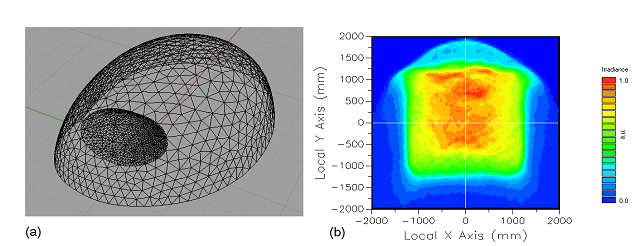

圖5.（a）自由光學曲面線框圖 (b)洗墻燈蒙特卡洛光線追跡后照度分布
6.比較一個自由曲面和兩個自由曲面的菲涅爾損失
圖.6 二維光學系統的曲線圖 (a)1個被激活自由曲面偏轉光線 (b)2個被激活的自由曲面可減少菲涅爾損失
為了評估透鏡的菲涅爾反射損失，我們已經知道了光源光線到目標點的映射，同時也知道了其幾何形狀。建立單個被激活的自由曲面，第一個透鏡面選為半球面，其中心點在點光源位置上，如圖6所示，第一面沒有提供任何的光線偏轉，第二面必須執行整個光線映射。相反的，如果使用2個自由曲面，光線沿著第一個面偏轉，如圖6中所示。
為了分析菲涅爾反射，光線原本想透射出表面但被反射回去的光線均認為是菲涅爾損失。
對于離軸洗墻燈的情況（如圖6b所示），在兩個面的偏轉角度平均分配前提下計算表面面型。菲涅爾損失是光線總的反射損失，可由菲涅爾公式給出[11]。圖7分別計算了使用1個自由曲面及兩個自由曲面的菲涅爾反射。

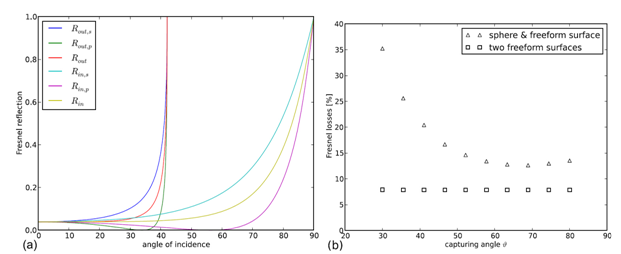

圖.7 （a）菲涅耳反射是入射角在光學表面的函數（Rin是光線進入透鏡的反射率，Rout是光線離開透鏡的反射率；S是垂直偏振光，P是平行偏振光，沒有添加偏振態的平均值）；（b）是兩個有效透鏡表面與單個有效表面系統的菲涅爾損失隨捕獲角度的變化。
透鏡的總菲涅爾損失也取決于光源可捕獲的角度，高的光學效率需要高的捕獲角。隨捕獲角度的變化兩面系統菲涅爾損失幾乎是常量。這是由于兩自由曲面系統中每一個面的入射角度沒有超過特定的臨界值，超過此值菲涅爾反射顯著增大（圖 7（b））。在目前例子下，最大入射角度典型的低于30度，這與單個自由曲面的例子形成了強烈的對比，它在第二個透鏡面最大的入射角非常接近于全反射，因此顯示了非常高的菲涅爾損失。
兩有效面總的菲涅爾損失在8%至10%左右，非常接近于正入射的損失，然而單個有效面的最小值在15%左右。由于相當大的擾度作用，單個有效面透鏡小的捕獲角造成了菲涅爾損失強勁增長，而大擾度是指引光線到目標面的邊緣區所必需的。在第5部分計算得到菲涅爾損失與這里估算出來的結果相當吻合。
7. 結論
我們演示了一個新的兩步光學設計算法，直接由提供的初步結果使用多自由曲面調整照度分布。這種算法計算速度快（在當今的臺式算機上幾分鐘即可完成計算），并在一般照明應用上驗證了其適用性和實際意義。第一步主要計算從光源光線到目標點的映射，隨后最佳化使其無旋度，在第二步中，使用從目標面映射提取光線位置計算光學面。當然，這個模式同樣適用于反射元件，本文沒有進一步的深入。
使用該算法，有可能直接的調整多面光學系統（在本文中，我們用了雙邊自由曲面）獲得了近似于預先確定照度分布，而同時可捕獲從光源發出的大部分光線。增加多曲面自由度可用來減小菲涅爾損失，包含加工上的約束以及減小零件尺寸。
參考文獻
1. J. S. Schruben, “Formulation of a reflector-design problem for a lighting fixture,” J. Opt. Soc. Am. 62, 1498–1501 (1972).
2. H. Ries and J. Muschaweck, “Tailored freeform optical surfaces,” J. Opt. Soc. Am. A 19, 590–595 (2002).
3. W. A. Parkyn, “Illumination lenses designed by extrinsic differential geometry,” Proc. SPIE 3482, 389–396 (1998).
4. V. Oliker, “Designing freeform lenses for intensity and phase control of coherent light with help from geometry and mass transport,” Arch. Rational Mech. Anal. 201, 1013–1045 (2011).
5. P. Bentez, J. Miano, J. Blen, R. Mohedano, J. Chaves, O. Dross, M. Hernndez, J. Alvarez, andW. Falicoff, “SMS design method in 3D geometry: Examples and applications,” Proc. SPIE 5185 (2004).
6. A. Bruneton, A. B¨auerle, P. Loosen, and R. Wester, “Freeform lens for an efficient wall washer,” Proc. SPIE 8167, 816707 (2011).
7. S. Haker, L. Zhu, A. Tannenbaum, and S. Angenent, “Optimal mass transport for registration and warping,” Int. J. Comput. Vis. 60, 225–240 (2004).
8. F. R. Fournier, W. J. Cassarly, and J. P. Rolland, “Fast freeform reflector generation using source-target maps,” Opt. Express 18, 5295–5304 (2010).
9. L.-C. Evans, “Partial differential equations and Monge-Kantorovich mass transfer,” tech. rep., Department of Mathematics, University of California, Berkeley (2001).
10. “FRED Software - Optical Engineering,” http://www.photonengr.com.
11. W. Born and E. Wolf, ”Basic properties of the electromagnetic field,” in Principles of Optics 7th ed. (Cambridge University Press, 1999), pp. 41–42
