由陡峭浮雕結構引起的干涉儀衍射的研究

摘要

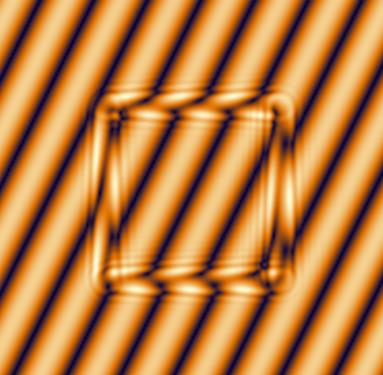

由孔徑和邊緣引起的衍射效應可能會對光的傳播造成嚴重影響。VirtualLab Fusion 的平臺具有豐富的可互操作建模技術目錄，使我們能夠以非常高效的方式包含這些效應，而且如果需要，只需點擊幾下即可忽略它們。在這個應用中，衍射效應在一個帶有矩形高度浮雕結構的反射樣品的邁克爾遜干涉儀系統中得到了展示。

建模任務



建模技術的單平臺交互操作性

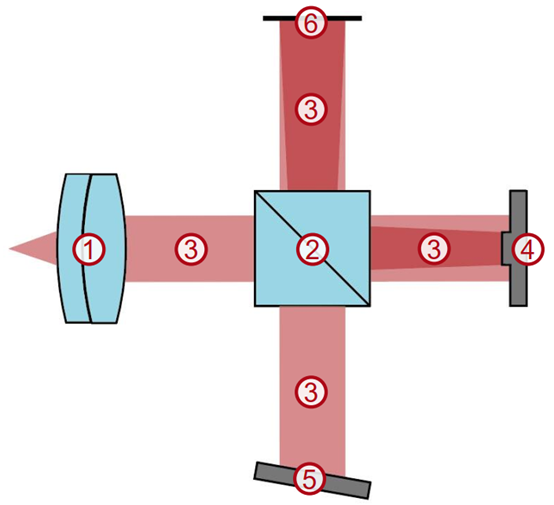

光在系統中傳播時會遇到不同的組件并與之相互作用。由于系統的非連續性，在傳播過程中的不同點可能會有多種相互作用。因此，需要為系統中的每個元素建立一個合適的模型，在精度和速度之間取得良好的平衡：

1. 消色差透鏡

2. 分束器

3. 自由空間傳播

4. 帶樣本的反射鏡

5. 參考鏡

6. 探測器

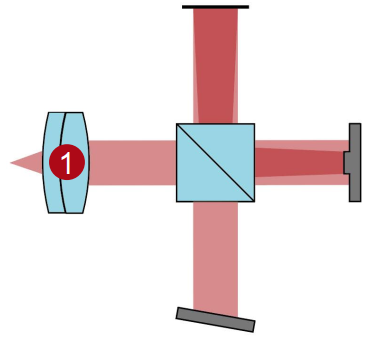

交互式建模技術：消色差透鏡


消色差透鏡



現有的建模技術與曲面的相互作用：

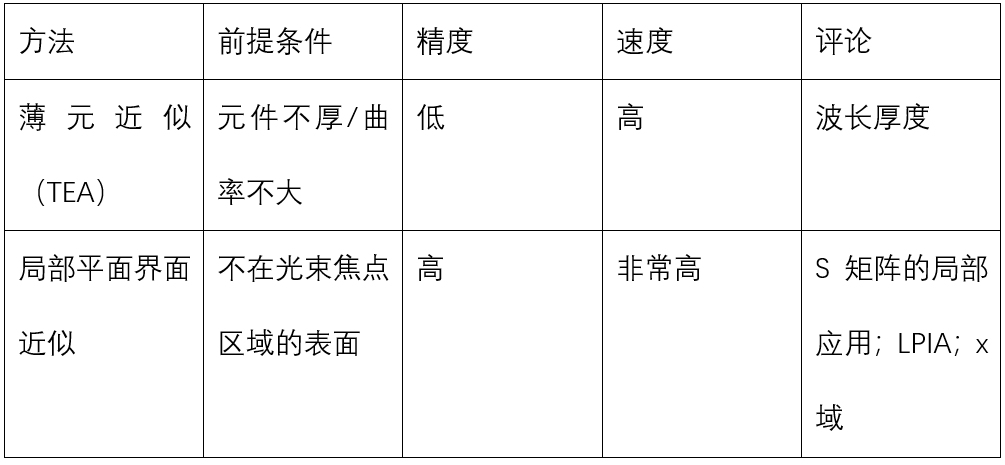

有兩種建模技術可用于計算與表面的相互作用。


由于薄元近似（TEA）假定構件較薄，局部平面界面近似在速度和精度之間提供了最佳的折衷方案。

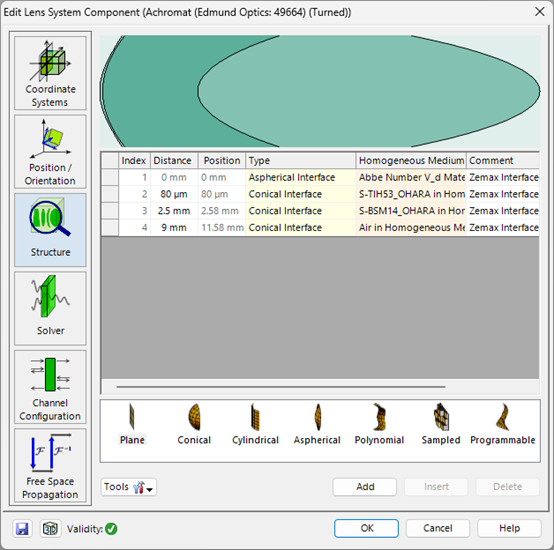

消色差透鏡：鏡頭系統組件



透鏡系統組件（Lens System Component）允許用戶輕松定義由光滑表面和均勻各向同性介質的交替序列組成的組件。對于界面和材料，您可以從內置目錄中選擇現成的條目，也可以自定義條目，以獲得最大的靈活性。

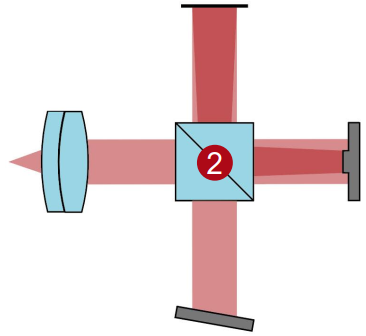

交互式建模技術：分束器

分束器
