光纖耦合透鏡的參數優化

摘要



光纖是現代光學中最通用的組件之一。它們最具價值的特性之一是能夠以極低的損耗在極遠的距離(甚至幾公里)傳輸光能。另一方面，以盡可能高效率地將光耦合到光纖中往往是一項非常微妙的工作:在其他方面，光纖耦合透鏡必須精心設計，以確保焦點與光纖的傳播模式盡可能緊密地匹配。通過快速物理光學模擬VirtualLab Fusion中的參數優化，我們設計了一個圓錐表面的平凸透鏡，用于將光耦合到單模光纖中。

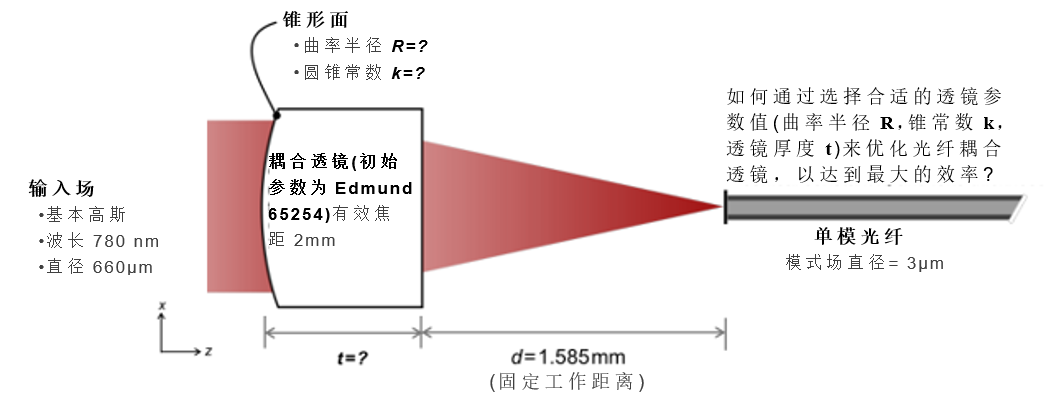

設計任務

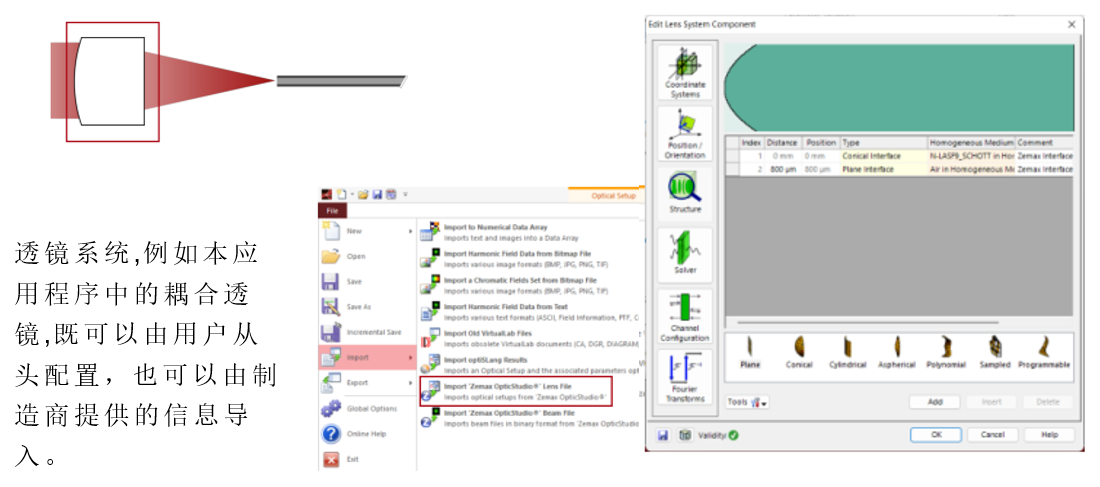

系統構建板塊-導入透鏡文件

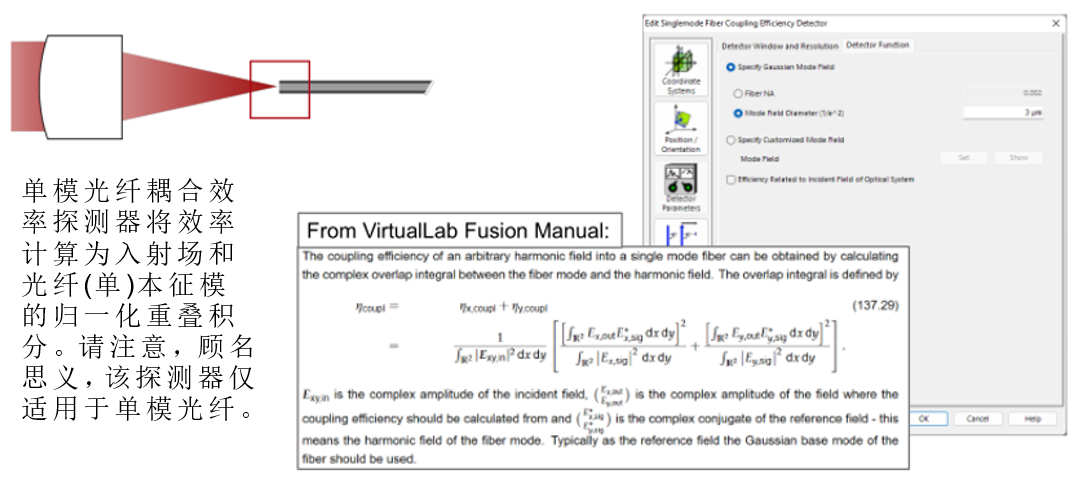

系統構建塊-光纖效率探測器




優化



Introduction to the Parametric Optimization Document

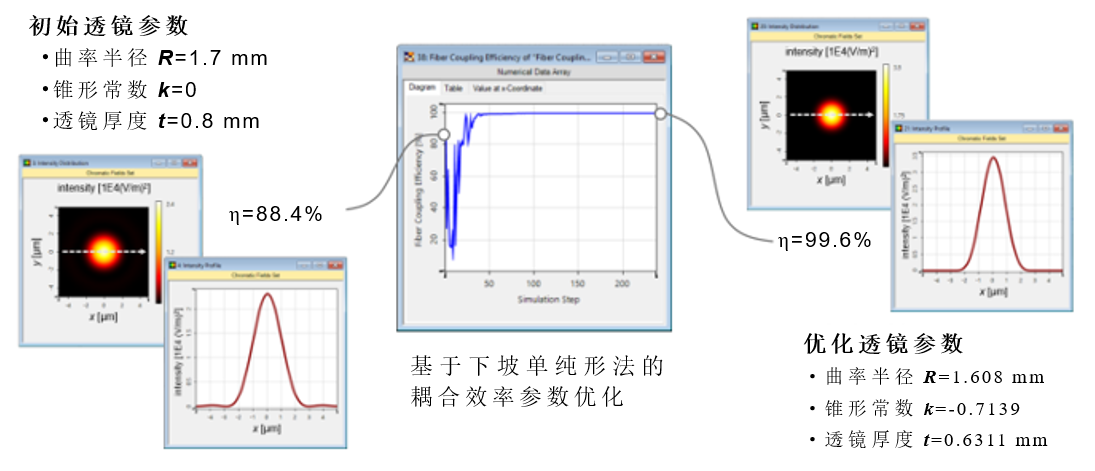

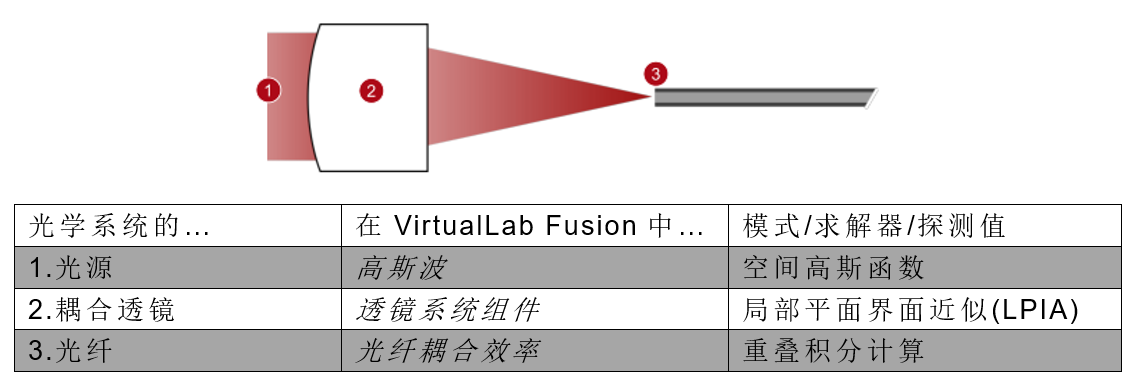

總結-組件...

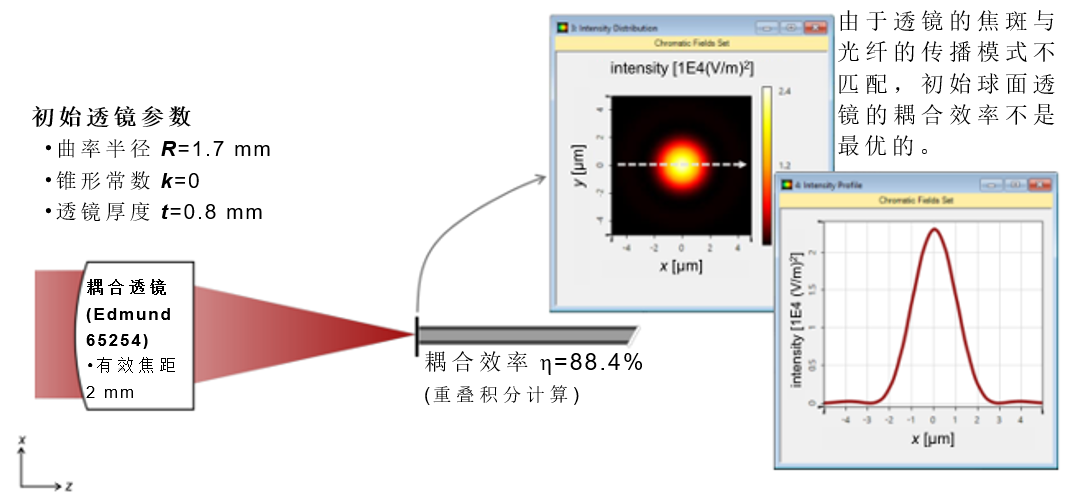

初始透鏡評估

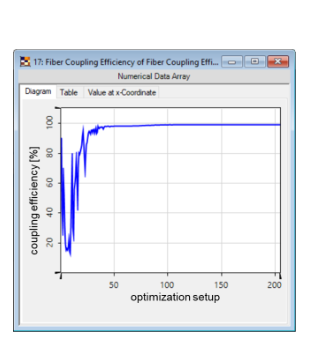

參數優化

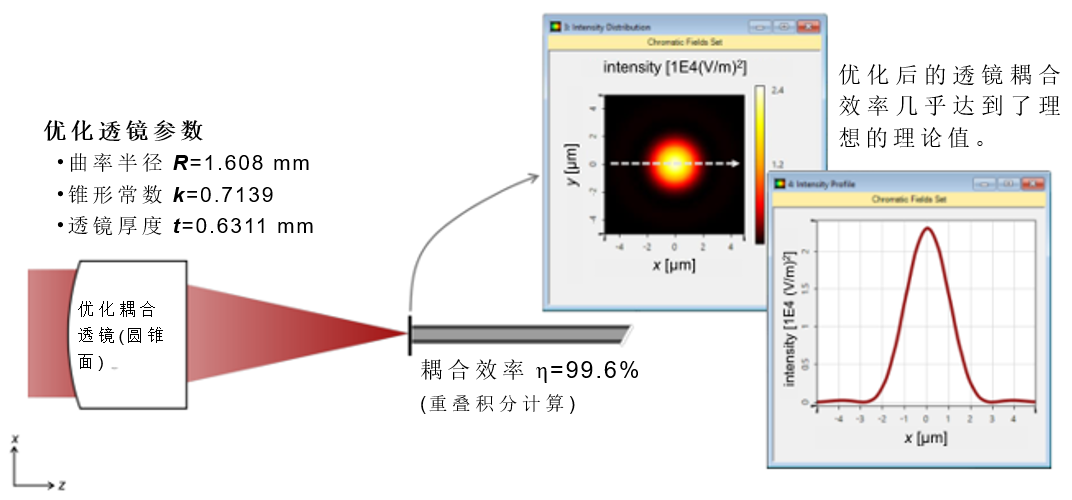

優化透鏡的評估

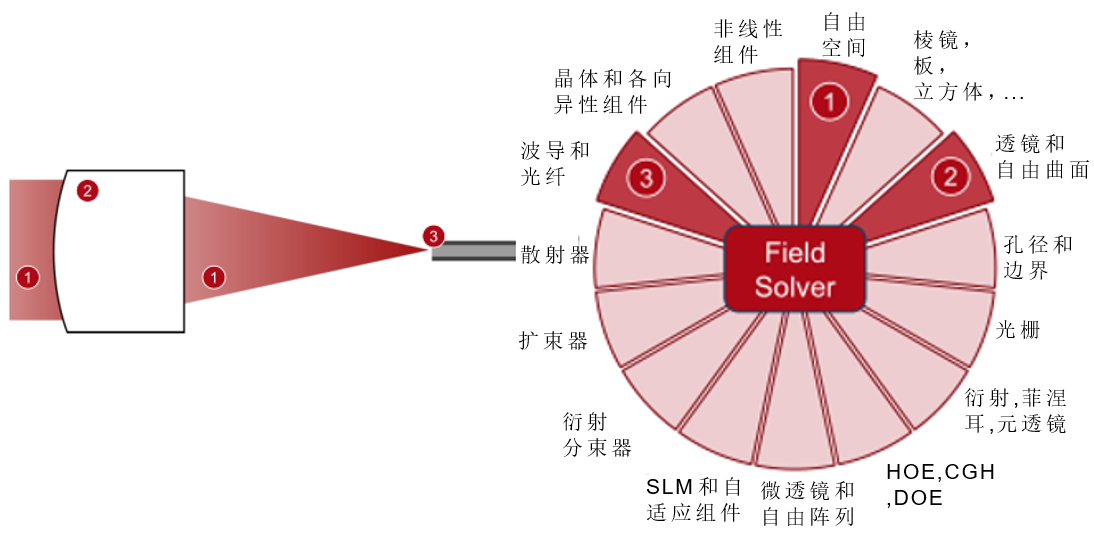

VirtualLab Fusion技術

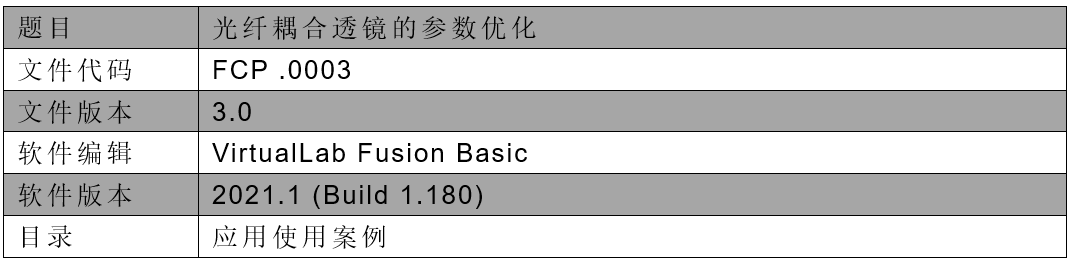

文件信息



進一步閱讀
- Optimal Working Distance for Coupling Light into Single-Mode Fibers

- Comparison of Different Lenses for Fiber Coupling

- Introduction to the Parametric Optimization Document
