反射式金字塔波前傳感器的仿真

摘要



與傳統的夏克-哈特曼傳感器相比，使用金字塔形棱鏡或反射器的波前傳感器（PyWFS，用于金字塔波前傳感器）具有高對比度和更好的波前靈敏度，例如用于天文學中太陽系外行星的搜索。因此，這種類型的波前傳感器用于特殊的望遠鏡（例如凱克天文臺），通常在紅外（IR）光譜范圍內。PyWFS通常由四邊棱鏡、重成像光學元件和適當?shù)奶綔y器組成。在這個例子中，我們展示了通過應用VirtualLab Fusion的快速物理光學場跟蹤技術，針對不同類型的像差，對這種金字塔形棱鏡的特征光模式進行建模。

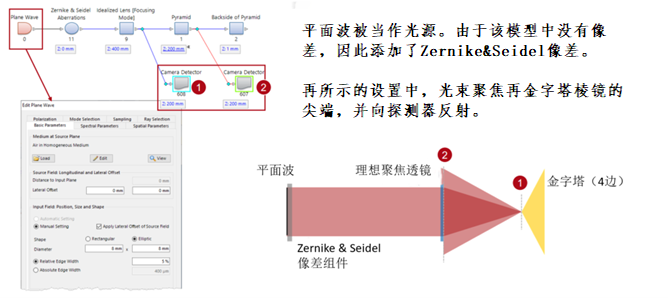

系統構建——光源和檢測器

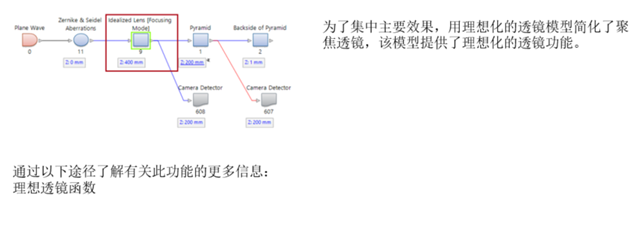

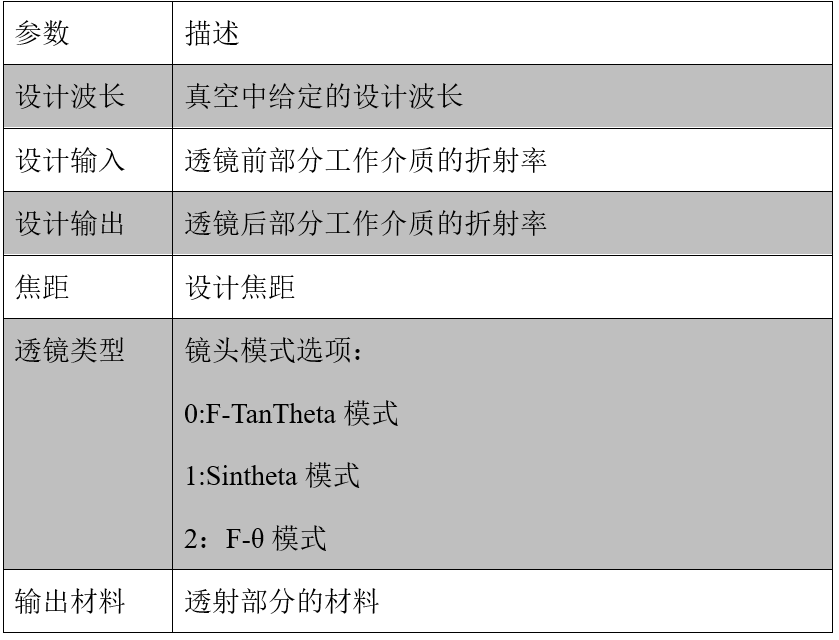

系統構建模塊——理想化聚焦透鏡

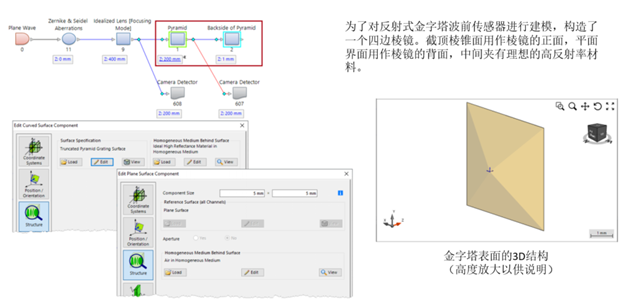

系統構建塊–棱錐棱鏡

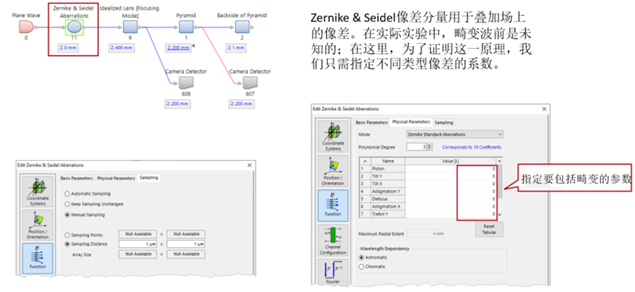

系統構建塊-像差組件

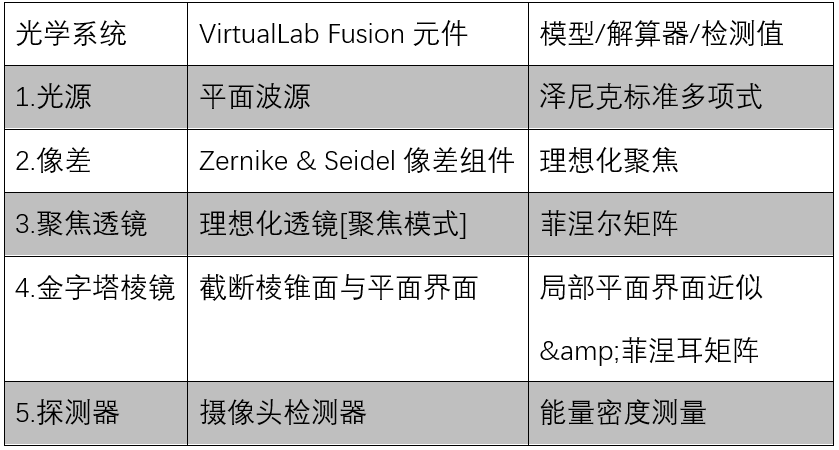

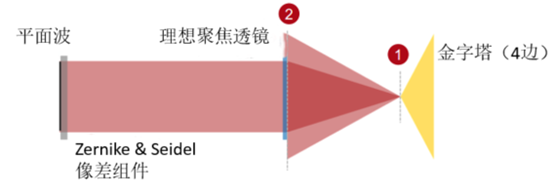

模型概述

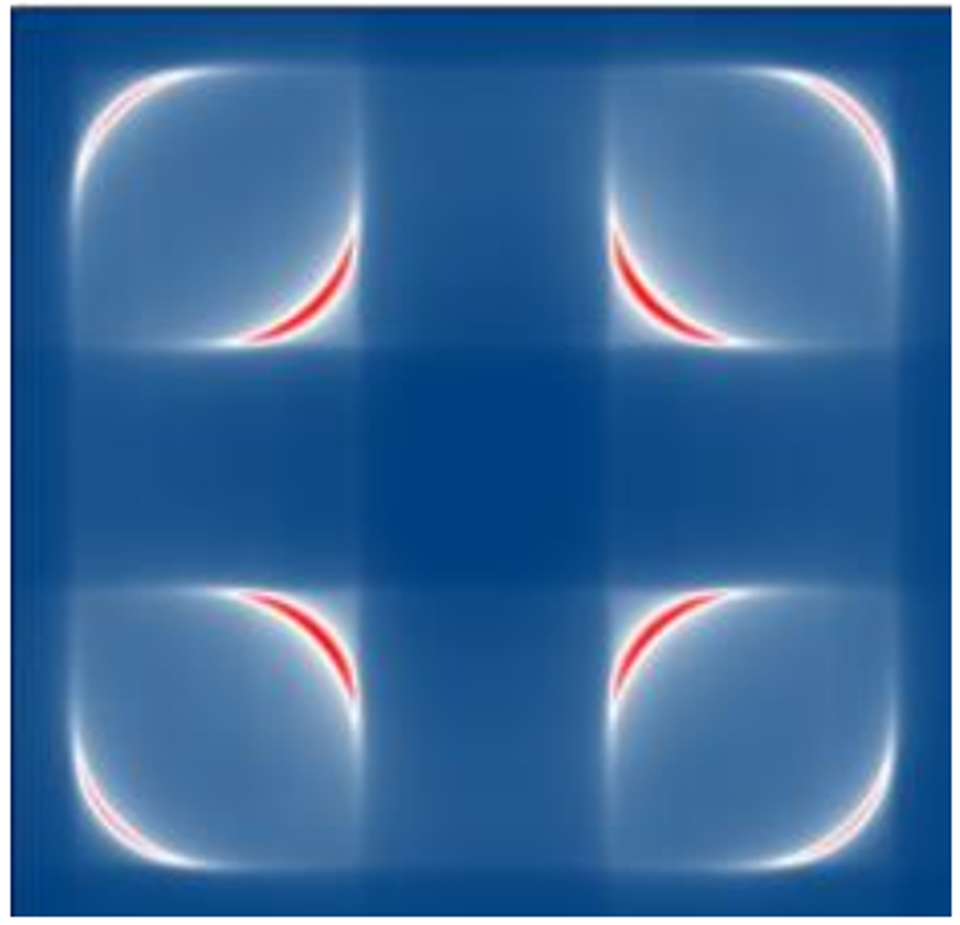

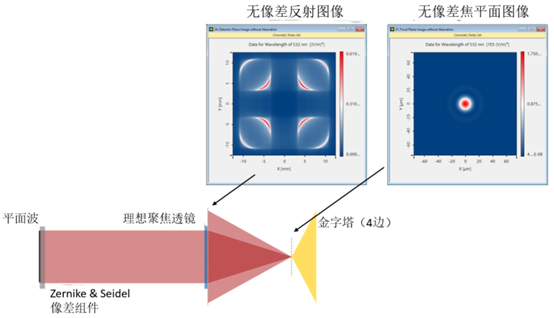

場追跡結果

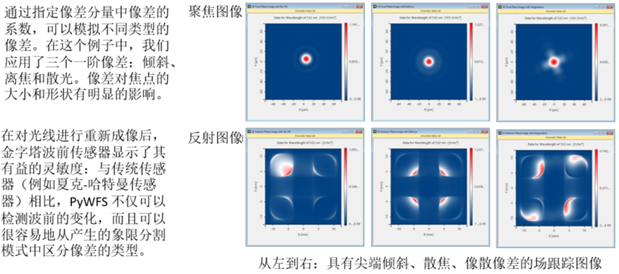

像差對波前影響的模擬
