用于X射線光學器件的哈特曼波前傳感器

摘要

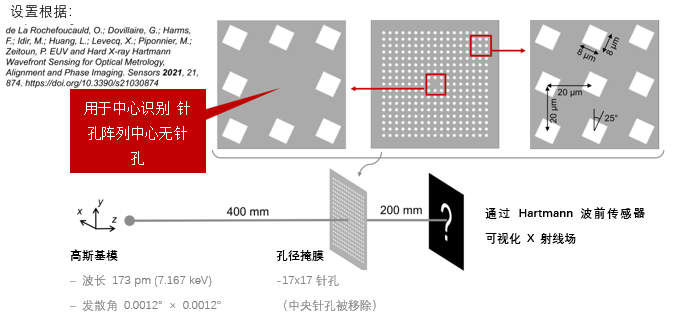

Hartmann 傳感器是研究入射 X 射線束波前形狀的常用工具，因?yàn)樗鼈兙哂邢�色差和大�?dòng)態范圍等優點。 在這個用例中，我們遵循 de La Rouchefoauld O. 等人的工作[Sensors 2021, 21, 874.]，模擬通過哈特曼波前傳感器傳播的 X 射線場，該傳感器由一系列針孔組成。 每個針孔的衍射將導致檢測器平面的偏移，可用于計算輸入的波前。



建模任務

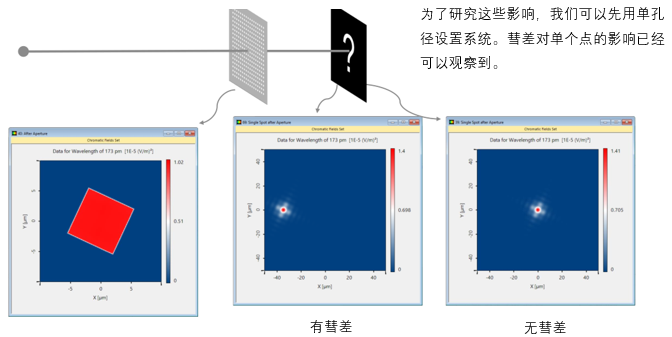

單個孔徑的模擬

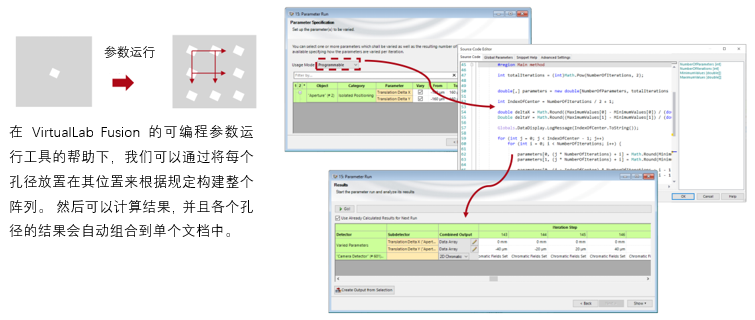

通過可編程參數運行構建數組

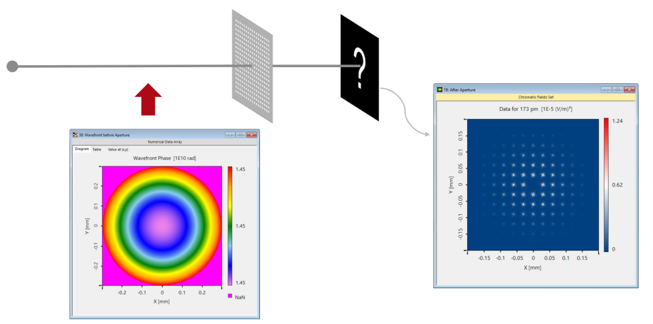

基本高斯波前模擬

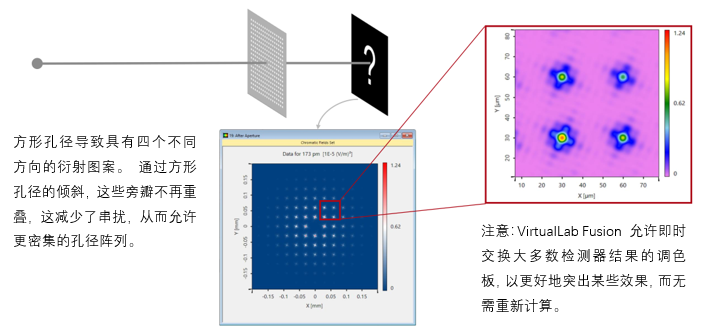

傾斜方孔的影響

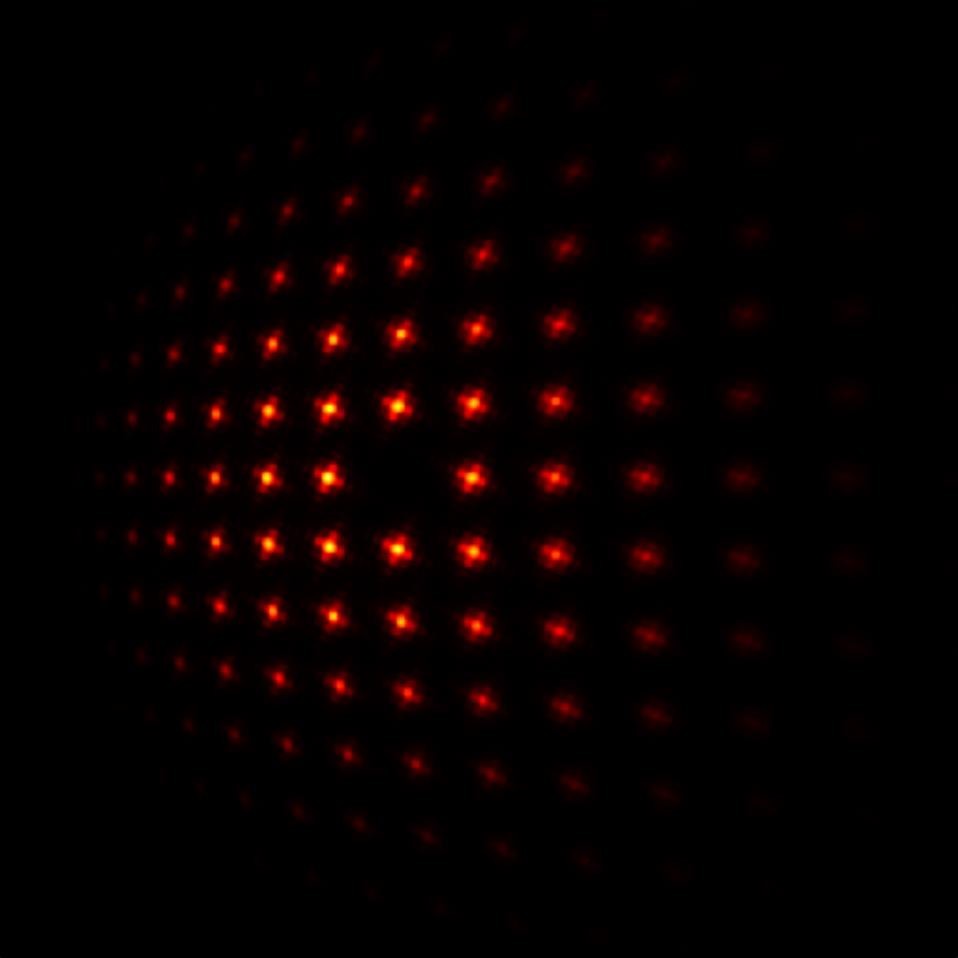

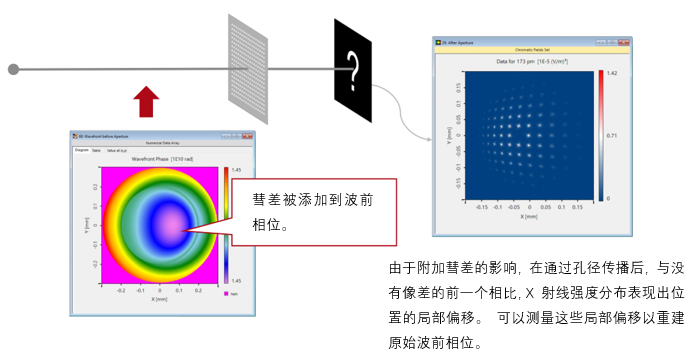

包括彗差的模擬

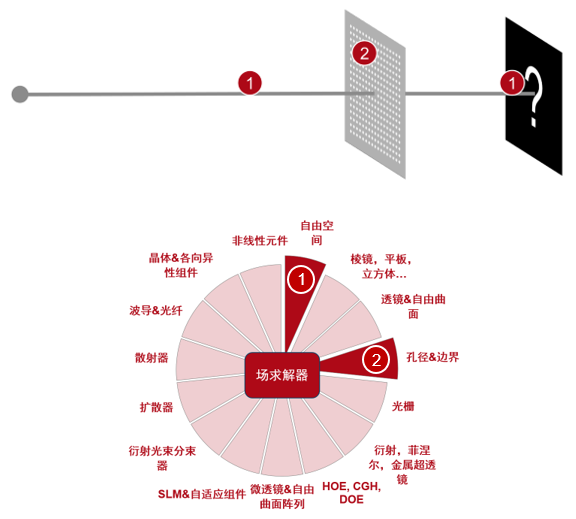

VirtualLab Fusion技術

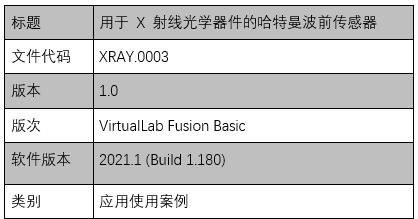

文件信息
