諧振波導光柵的嚴格分析

摘要


諧振波導光柵(RWG)由于其在波長、相位和偏振等方面的可調諧性，在研究和工業中有著廣泛的應用。RWG的結構包含一個薄的高折射率波導薄膜，該薄膜與光柵接觸。波導支持多種導模，并且根據厚度的不同，模式的數量也不同。在這個例子中，我們應用VirtualLab Fusion中的傅立葉模態法(FMM)嚴格分析RWG的性質。

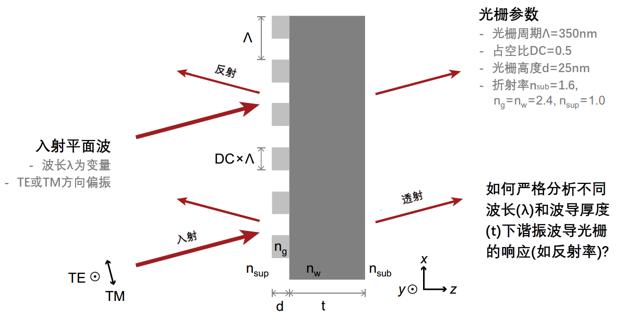

建模任務

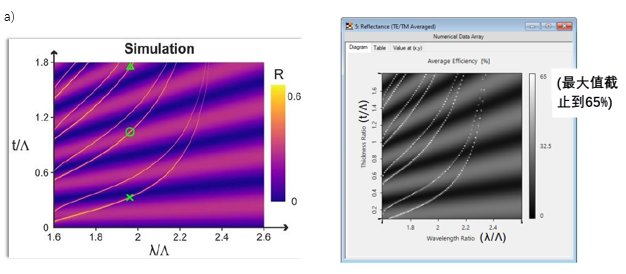

不同波長和厚度的反射率

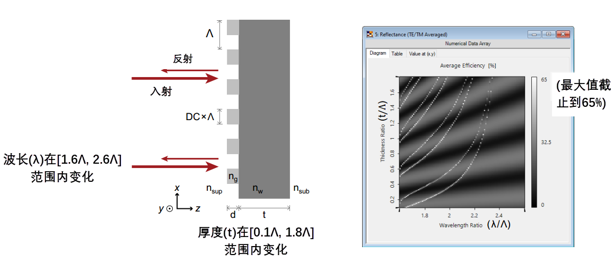

不同波長和厚度的反射率


仿真結果來自參考文獻：

G. Quaranta, G. Basset, O. J. F. Martin, and B. Gallinet, Laser & Photonics Reviews 2018, 12, 1800017. [Fig. 3 a)

VirtualLab Fusion的仿真結果

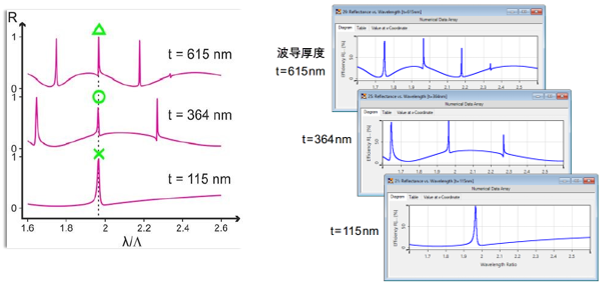

特定波導厚度的反射率

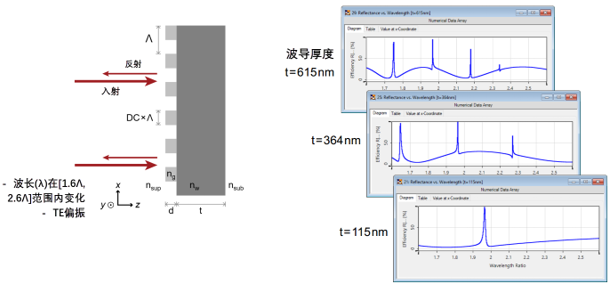

特定波導厚度的反射率


仿真結果來自參考文獻：

G. Quaranta, G. Basset, O. J. F. Martin, and B. Gallinet, Laser & Photonics Reviews 2018, 12, 1800017. [Fig. 3 c)

VirtualLab Fusion的仿真結果

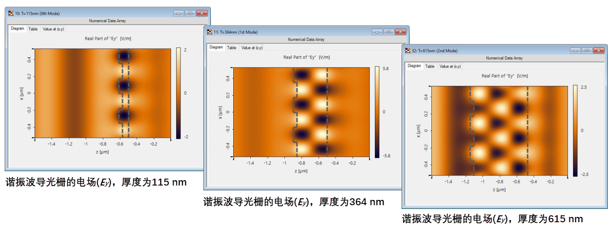

諧振模式可視化(@λ = 687 nm)

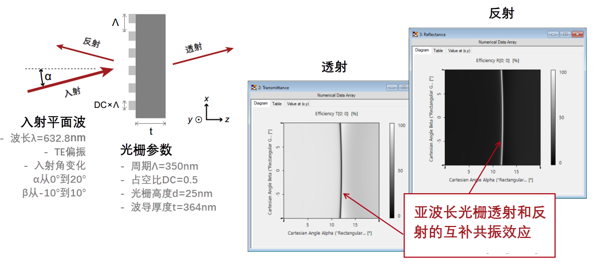

角靈敏度分析(t = 364 nm @λ = 632.8 nm)

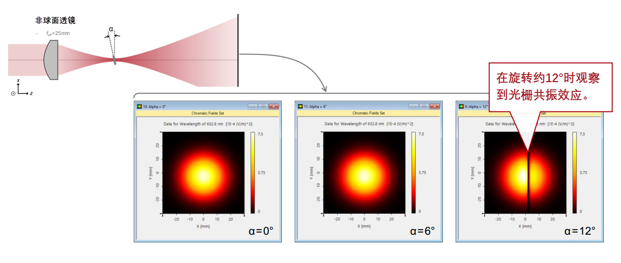

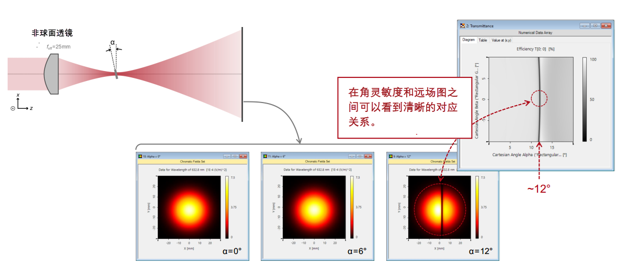

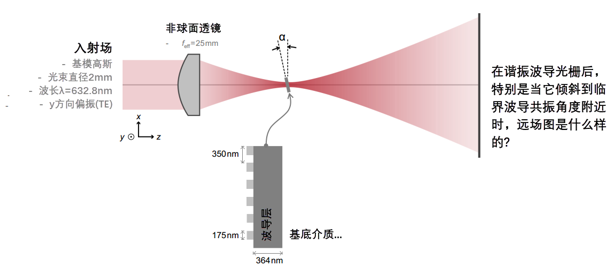

用聚焦高斯光束檢驗共振效應





用聚焦高斯光束檢驗共振效應





用聚焦高斯光束檢驗共振效應





走進VirtualLab Fusion

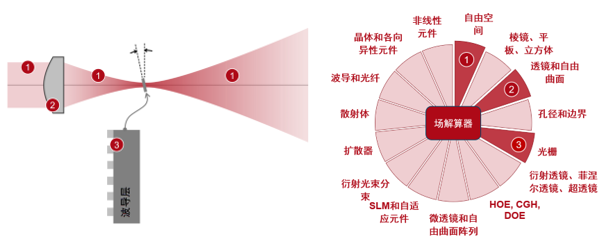

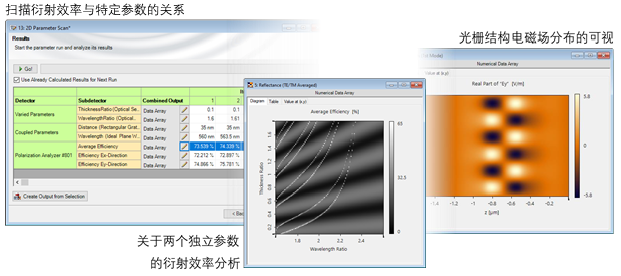

VirtualLab Fusion的工作流程


 構建光柵結構

- 利用界面構建光柵結構 [用例]

- 利用特殊介質構建光柵結構 [用例]



 分析光柵衍射效率

- 光柵級次分析器 [用例]



 通過參數運行檢查不同參數的影響

- 參數運行文件的使用 [用例]



 計算光柵結構內的場



VirtualLab Fusion技術





文件信息



延伸閱讀
- 超稀疏介質納米線網格偏振器

- 用于光導耦合的傾斜光柵分析

- 光柵級次分析器
