用于抑制高衍射級次的角濾波體光柵

摘要



全息體光柵通常是由雙/多光束干涉而制成的，以其波長和角度敏感性而聞名。正因為如此，它們可以被設計為角度截止濾波器。在本例中，根據Bang等人的工作，構造體光柵，分析它們的角度靈敏度，然后在分束DOE系統中使用其中一個光柵作為角濾波器。仿真中給出了不期望的高衍射級的抑制。

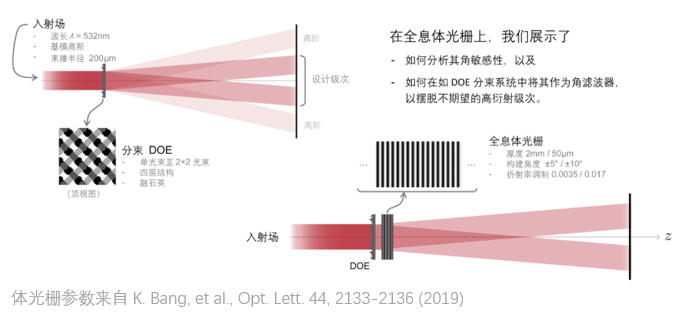

建模任務

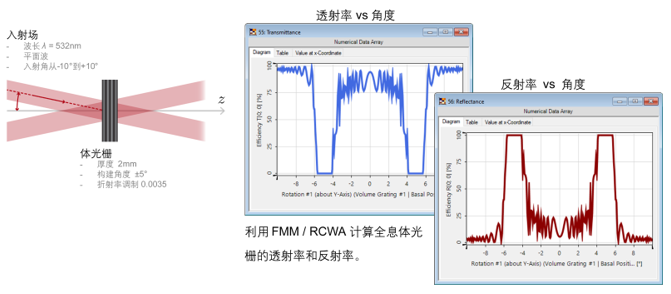

光柵角透射率分析(5°設計)

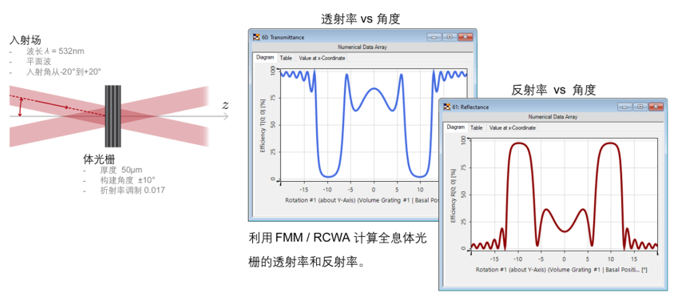

光柵角透射率分析(10°設計)

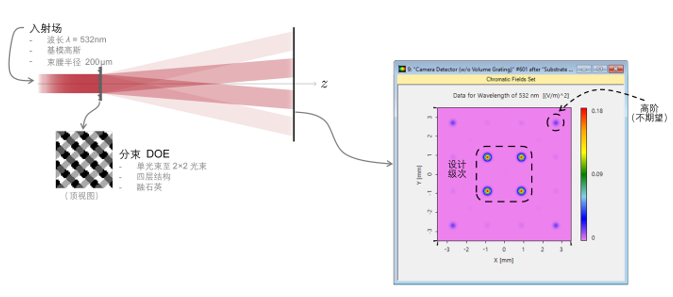

原始分束DOE系統

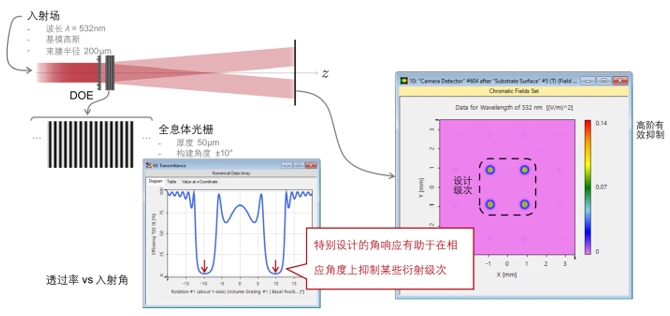

體光柵的角濾波效應



體光柵的角濾波效應



仿真設置注意事項

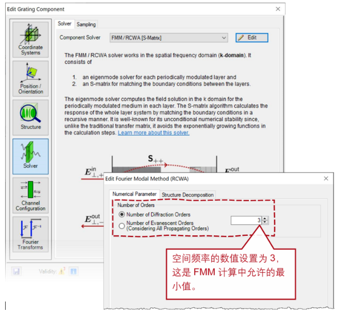

 FMM/RCWA仿真設置

- 在本例中，全息體光柵的折射率僅沿z軸變化，而沒有橫向變化。

- 對于這種情況，在FMM / RCWA計算中無需將電磁場擴展為多個空間頻率分量。



走進VirtualLab Fusion



VirtualLab Fusion的工作流程

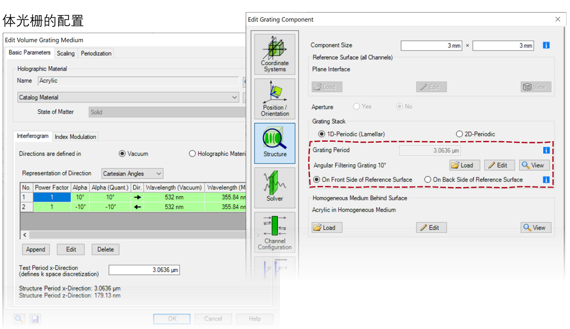

 使用特殊介質構建光柵結構

- 用特殊介質構造光柵結構 [用例]



 體光柵的嚴格分析

- 全息產生體光柵的嚴格仿真 [用例]



 復雜系統的光柵建模

- 光學系統中光柵的建模 – 示例討論 [用例]

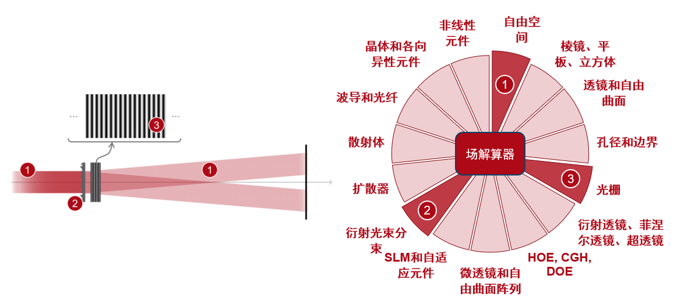

VirtualLab Fusion技術

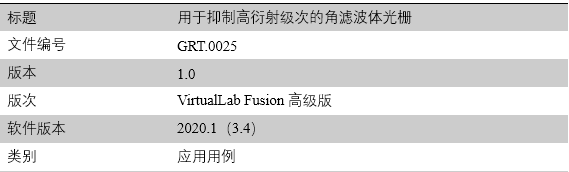

文件信息
