1. 摘要
光柵是當前光學中最常用的衍射光學元件。如今已常用于復雜光學系統，與其他組件協同作用。因此，迫切需要對系統內部的光柵進行分析，從而評估系統的性能。我們將通過實例說明如何在VirtualLab Fusion對系統中的光柵建模。并將對光柵的對準、光柵級次通道設置以及光柵角度響應等問題進行討論。

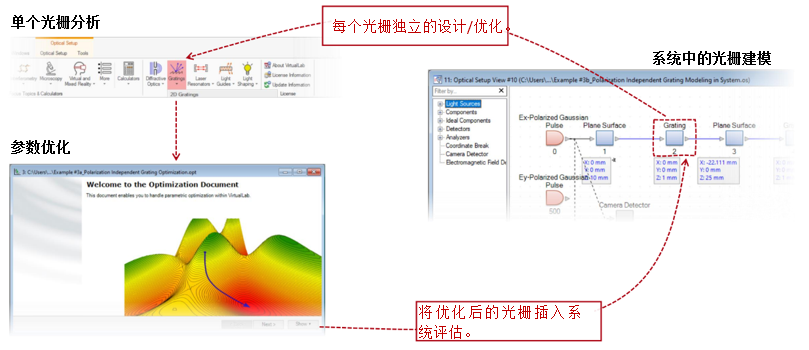

2. VirtualLab Fusion中的光柵建模——概述
單光柵分析

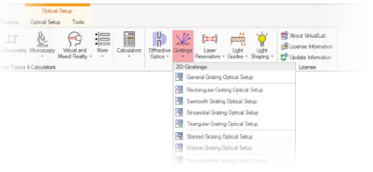

−通過主窗口“光柵”菜單，可以進入僅針對光柵的特殊評估環境。
−它有助于分析和可視化光柵的衍射特性，例如衍射角度和效率。

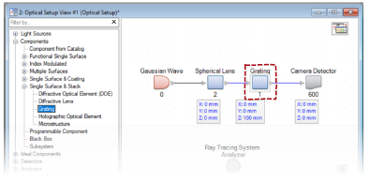

系統內的光柵建模
−在常規光學設置中，可以將光柵組件插入系統的任何位置。
−這樣可以對系統內的光柵進行建模，從而在考慮光柵可能產生的影響的情況下評估系統性能。

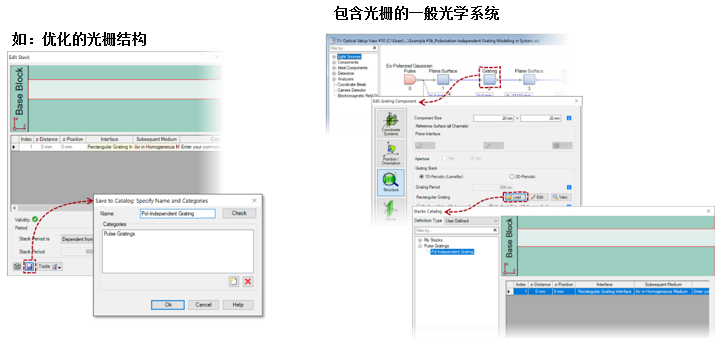

兩種建模方法通�？梢砸黄鹗褂�，如先優化光柵結構本身，然后將其插入系統。
3. 系統中的光柵對準

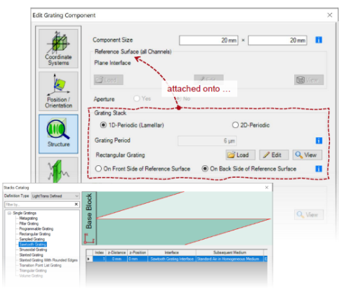

安裝光柵堆棧
−為了描述系統內的光柵，光柵堆棧始終固定在參考表面上（僅平面）。
−參考面在3D系統視圖中可視化，并有助于對齊光柵。

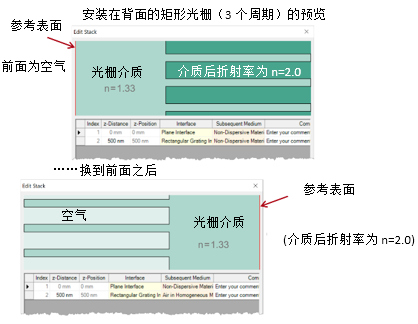

堆棧方向
−可以在參考表面的正面或背面安裝光柵堆棧
安裝光柵堆棧
- 為了描述系統內的光柵，光柵堆棧始終固定在參考表面上（僅平面）。
- 參考面在3D系統視圖中可視化，并有助于對齊光柵。
堆棧方向
- 可以在參考表面的正面或背面安裝光柵堆棧。
- 更改此選項時，必須注意嵌入介質設置。

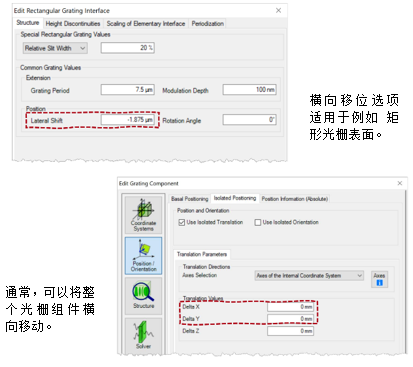

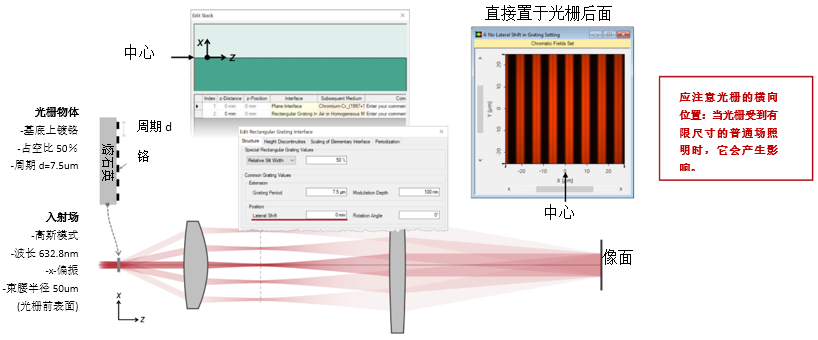

橫向位置
−對系統中的一般場與光柵的相互作用進行建模時，必須考慮光柵的橫向位置。
−例如，激光束（緊密地）聚焦在線性光柵的帶狀結構或者氣隙上，效果可能會大不相同。
−光柵的橫向位置可通過一下選項調節
在堆棧設置中（不同光柵選項可能有所不同）或
通過組件定位選項。

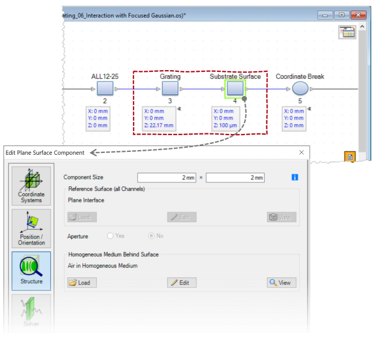

4. 基底、菲涅耳損耗和衍射角的處理
單光柵分析
- 通常，衍射效率的計算通常忽略基底的影響。

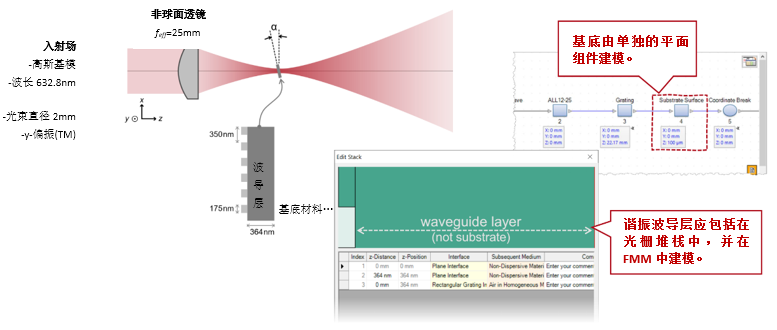

系統內的光柵建模
- 但是，任何現實的光柵結構都放置在基底上，使用平面組件及它們之間的自由空間對其進行建模。
- 平面建�？紤]了菲涅耳損耗，但不與光柵疊層的FMM計算耦合。
- 它還有助于處理不同介質中的衍射角。
5. 光柵級次通道選擇
方向
- 輸入場可從正面或背面照射光柵，并可反射或透射。

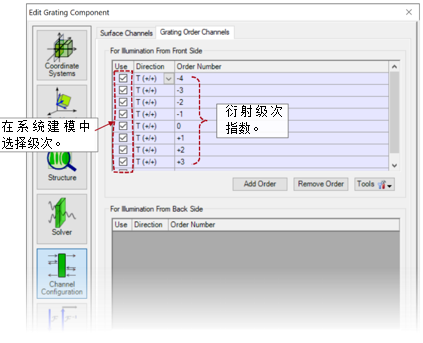

衍射級次選擇
- 對于方向組合，可能會有多個衍射級。
- 并非總是需要考慮所有衍射級，建議僅使用感興趣的衍射級。
備注
- 在FMM計算中，光柵級次通道的選擇對衍射級次數沒有影響

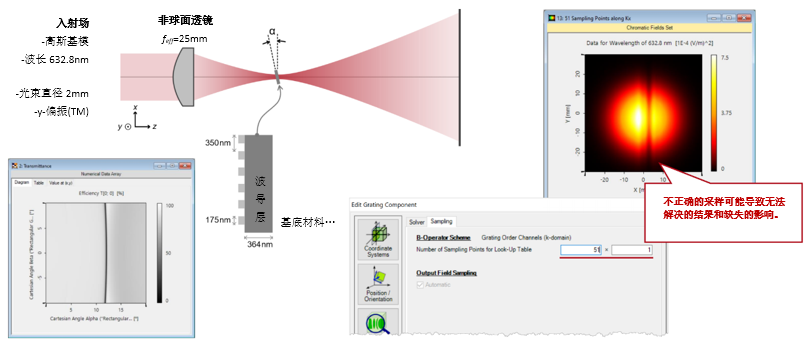

6. 光柵的角度響應
衍射特性的相關性
- 對于給定的光柵，其衍射特性與入射場相關。
- 對于不同的波長/偏振，衍射效率也不同，并且對于不同的入射角，衍射效率也不相同。

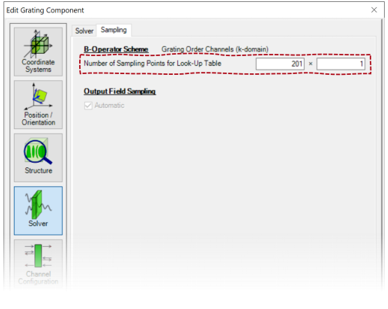

- 為了解決與角度有關的衍射行為，可能需要指定k域中的采樣點（等效于角度空間）
- 對于給定的輸入場，VirtualLab Fusion自動確定角度范圍。

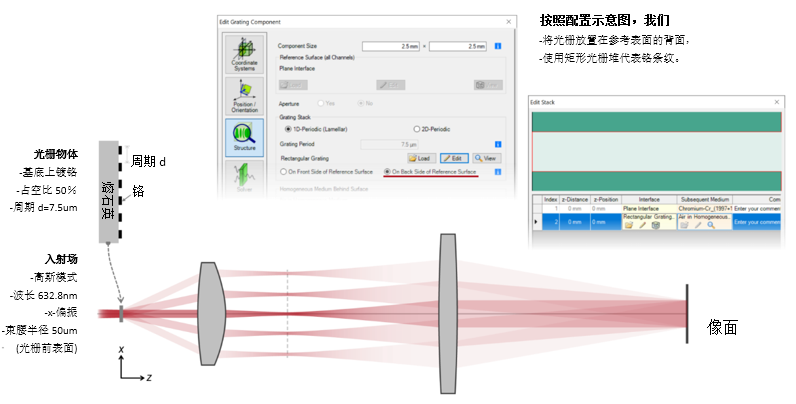

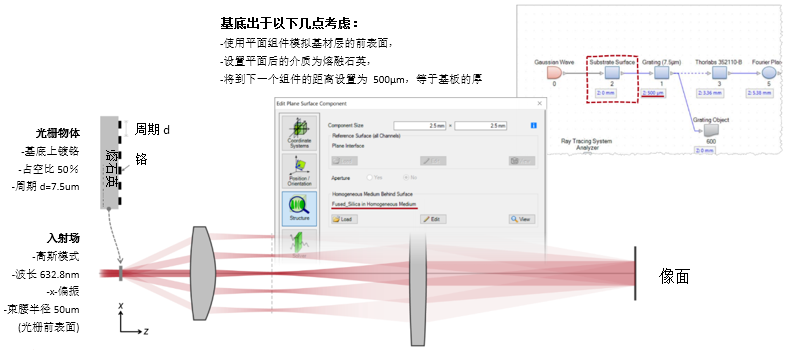

示例＃1：光柵物體的成像

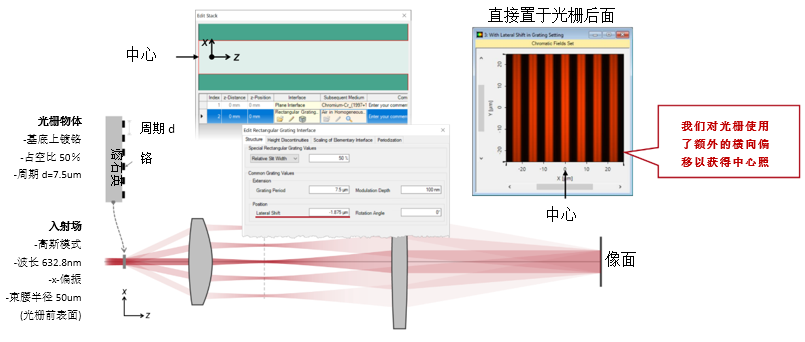

2. 光柵配置與對準

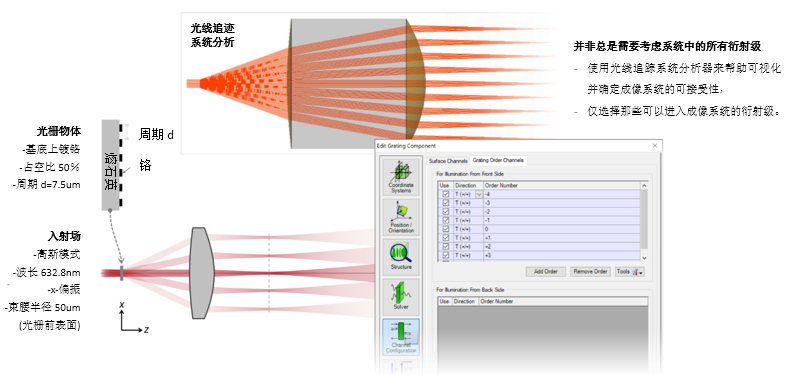

3. 光柵級次通道的選擇

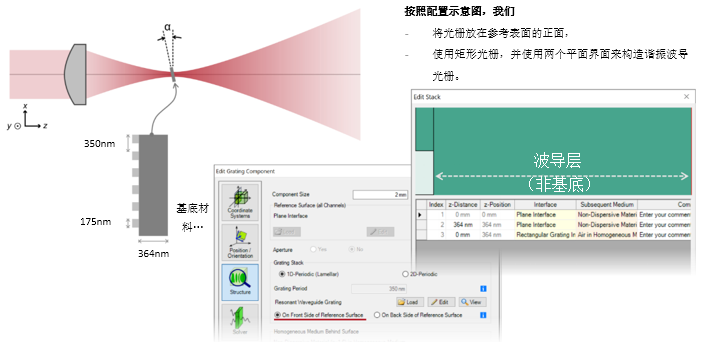

示例2：波導諧振光柵的角靈敏度測試
2. 基底處理

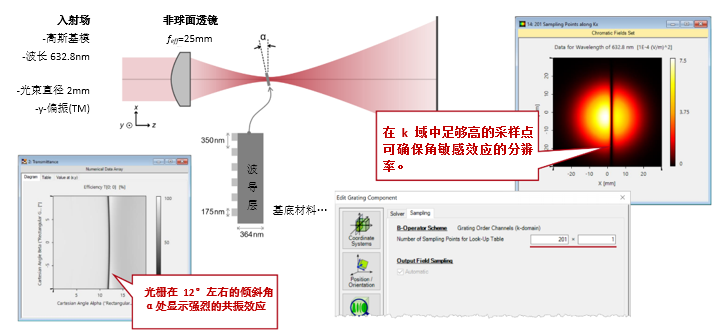

3. 諧振波導光柵的角響應
4. 諧振波導光柵的角響應

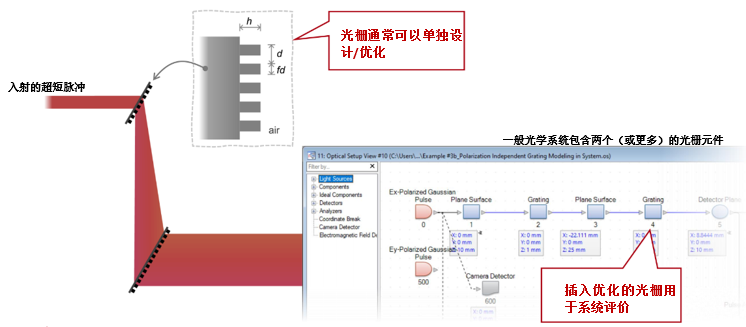

示例3：超短脈沖系統中偏振無關光柵的設計及其用法
2. 設計和建模流程
3. 在不同的系統中光柵的交換

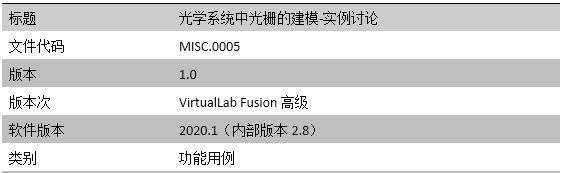

文件信息
|
