使用空間濾波器進行激光束“清理”

摘要



獲得良好的光束質量對于許多激光應用都很重要，而獲得良好光束質量的典型實驗方法是空間濾波。 在空間濾波系統中，將針孔放置在中間焦平面（即傅立葉平面）上，以消除不想要的空間頻率分量。為了對這類系統進行建模，我們必須考慮到來自針孔的衍射和激光束的衍射特性。在此示例中，我們演示了空間濾波的效果。

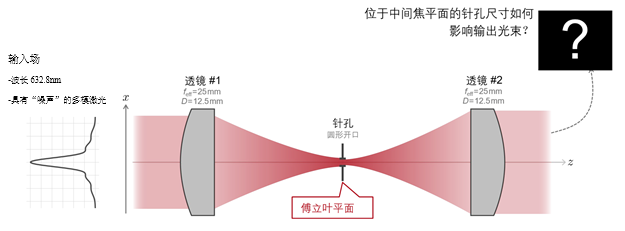

建模任務

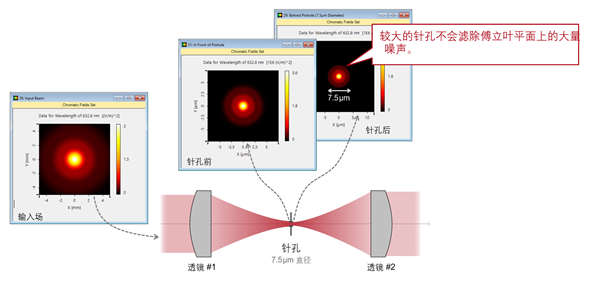

直徑為7.5μm的空間濾波器

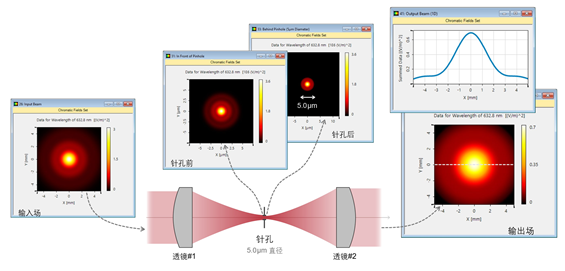

直徑為5.0μm的空間濾波器

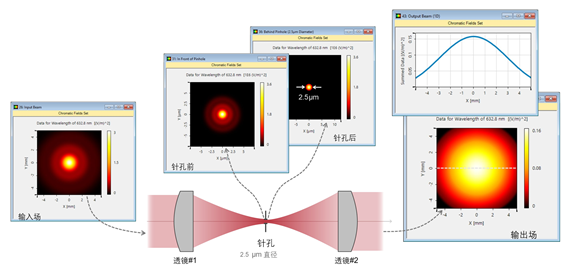

直徑為2.5μm的空間濾波器

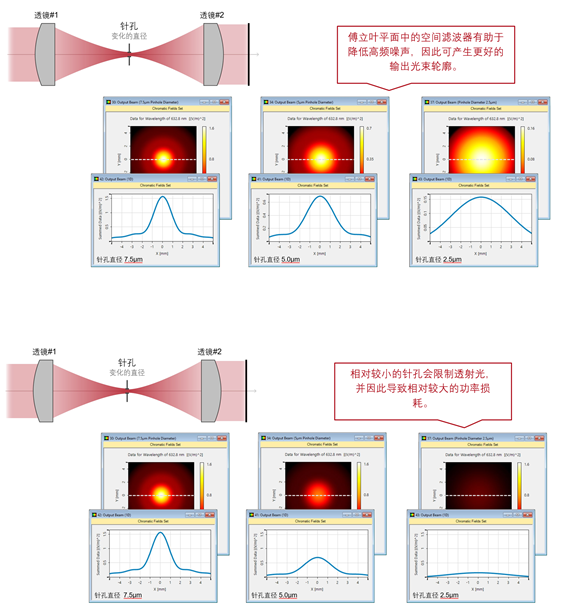

輸出光束輪廓和功率比較



走進VirtualLab Fusion

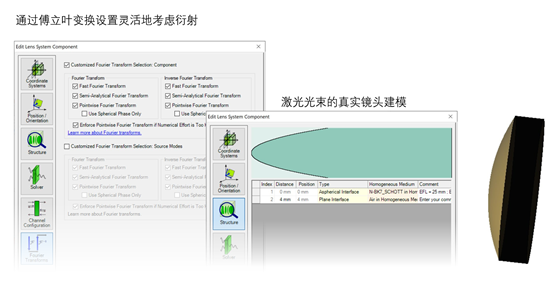

VirtualLab Fusion工作流程

•設置輸入高斯場
−基本光源模型[教程視頻]
•從ZemaxOpticStudio®導入鏡頭系統
−從Zemax導入光學系統[用例]
•設置組件的位置和方向
−LPD II：位置和方向[教程視頻]

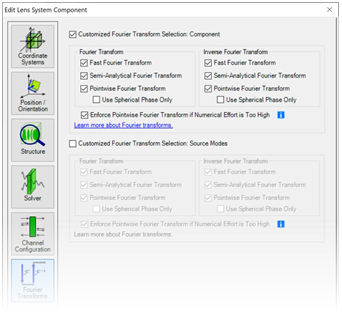

•正確設置傅立葉變換



VirtualLab Fusion技術

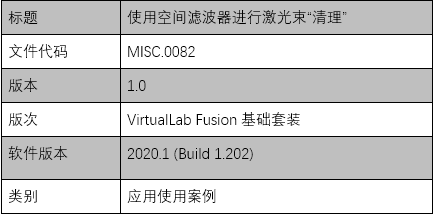

文件信息
