級聯圓形孔徑聚焦電磁場

摘要



孔徑衍射（通常被理解為使光束尺寸變大的有害效應）可在適當?shù)呐渲弥袑?duì)光進行聚焦。 遵循M. De, et al., Appl. Opt. 7, 483-488 (1968), and J. W. Y. Lit, et al., J. Opt. Soc. Am. 59, 559-567 (1969)的理論，我們通過VirtualLab Fusion靈活的傅立葉變換設置演示了這種效果。 在以下兩個示例中，我們顯示了沿z軸的場，在焦平面上對其進行分析，并將其與參考文獻進行了比較。

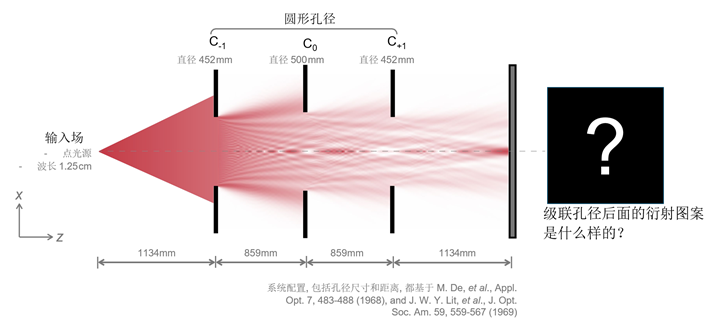

建模任務-三個級聯的圓形孔徑

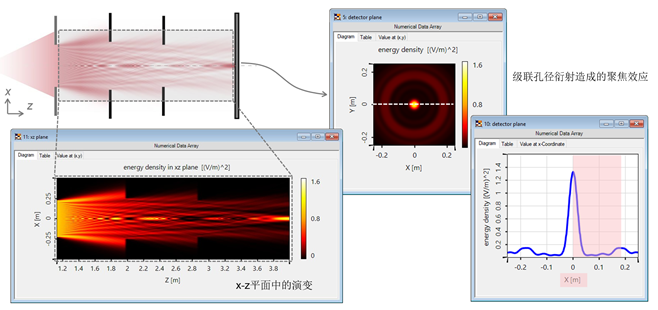

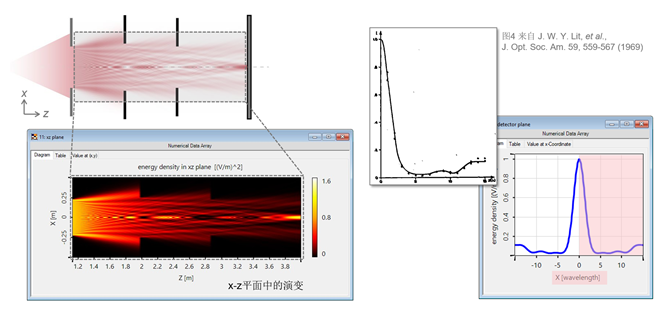

來自三個級聯圓形孔徑的衍射

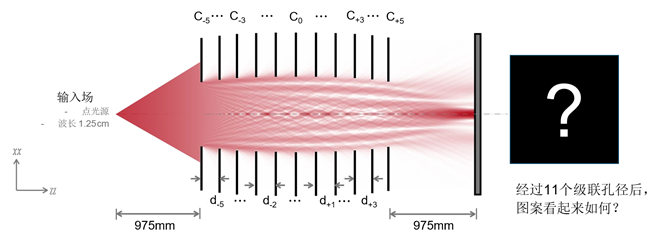

建模任務-十一個級聯的圓形孔徑

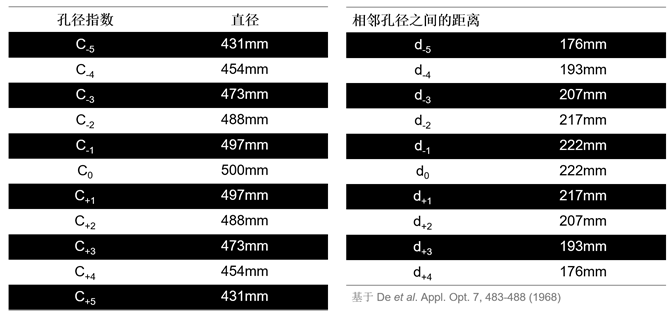

孔徑尺寸和位置

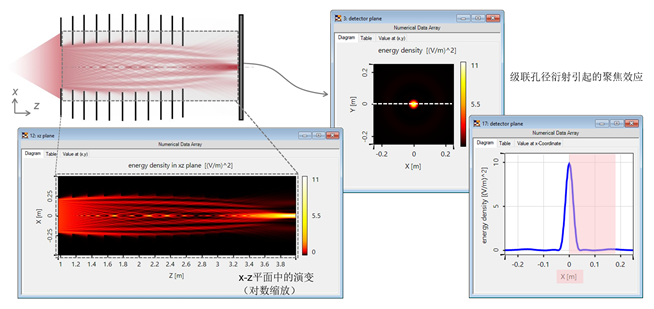

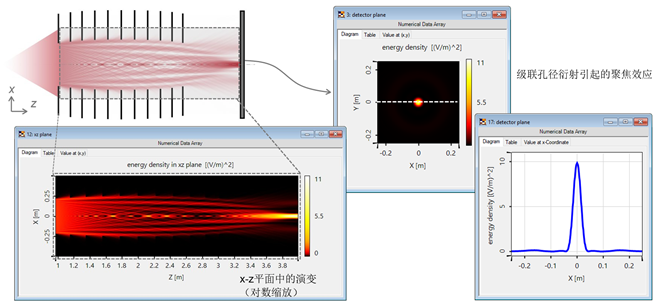

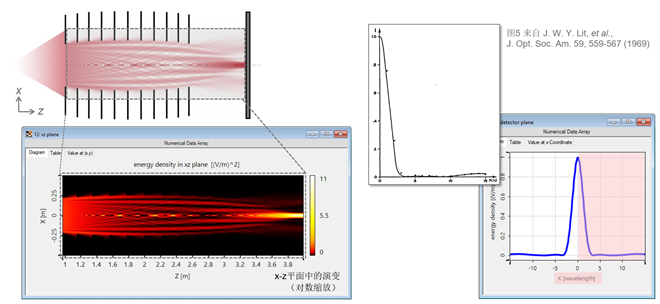

結果:探測器和xz平面上的能量密度







走進VirtualLab Fusion

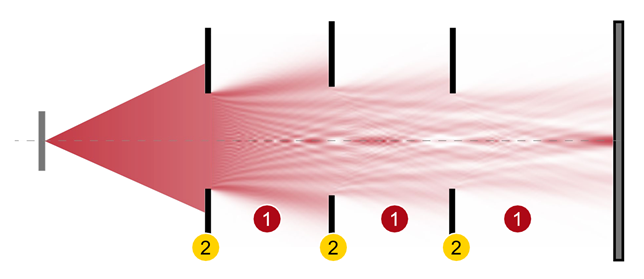

VirtualLab Fusion工作流程

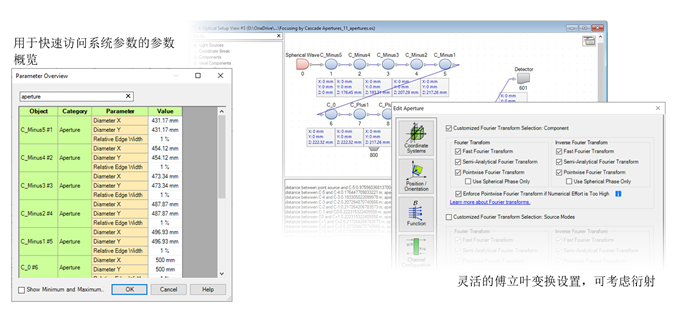

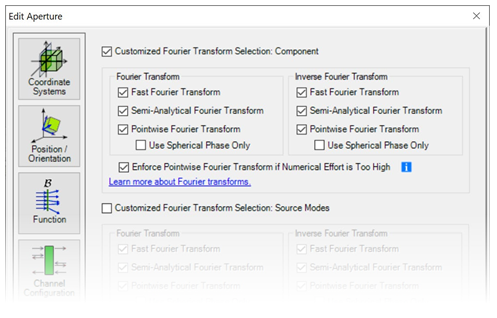

•正確設置傅立葉變換

•選擇合適的探測器進行光場可視化

−相機探測器的使用[用例]

•使用參數運行沿z軸掃描

−參數運行的用法[用例]

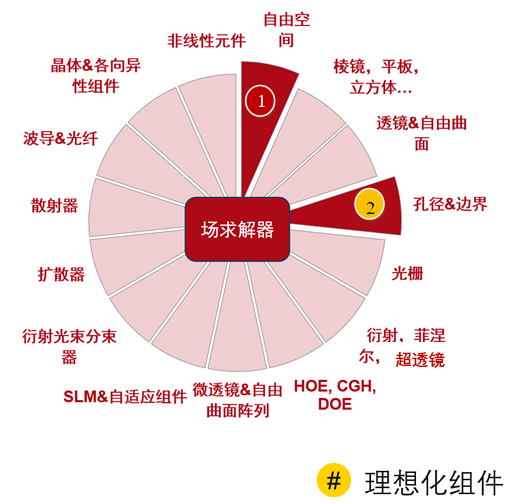

VirtualLab Fusion技術

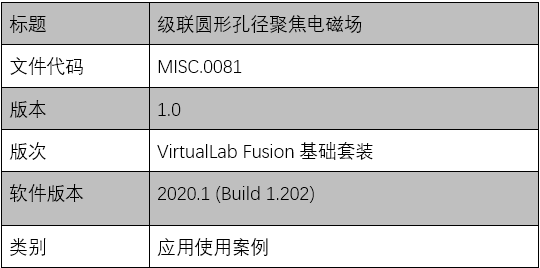

文件信息
