漸變折射率透鏡的構造和建模

1. 摘要



VirtualLab Fusion為漸變折射率鏡頭設計提供了非常人性化的方式。此外，可以通過光線追跡和場追跡對漸變折射率透鏡進行分析。 在本用例中，我們示范了在VirtualLab Fusion中如何輕松地配置漸變折射率透鏡，并以不同的傳播引擎對其進行仿真分析。通過一個簡單的系統對該技術進行了更好的說明，其中包括一個球面波，一個漸變折射率透鏡組件以及一個用于顯示焦點處和透鏡之后電磁場分量的探測器。

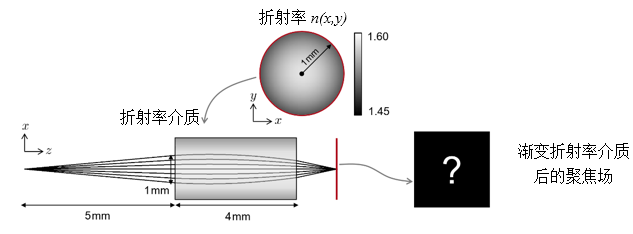

2. 建模任務

 如何構建一個漸變折射率透鏡。

 如何執行光線追跡和場追跡對其進行分析。

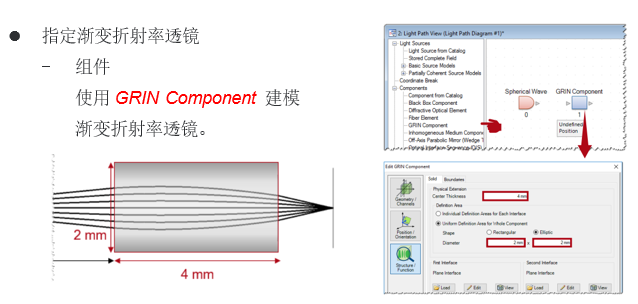

3. 漸變折射率透鏡的構建

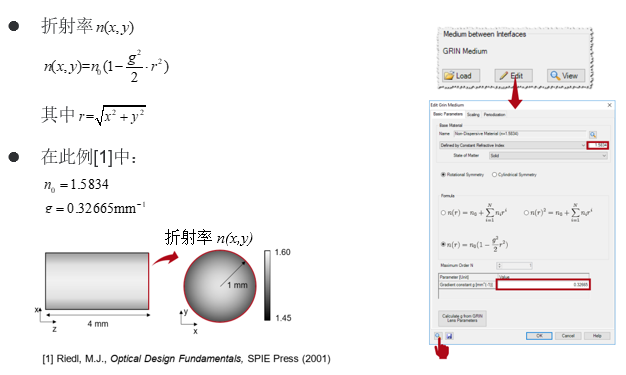

4. 漸變折射率透鏡：漸變折射率介質

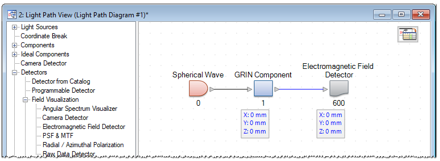

5. 系統設置：探測器和連接

 指定探測器：

- 使用Electromagnetic Field Detector用于探測圖像。

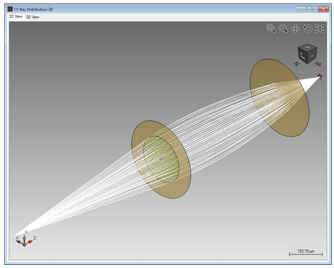

6. 仿真結果：光線追跡分析

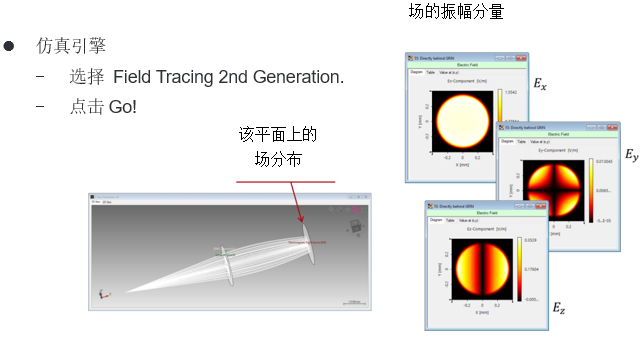

7. 仿真結果：場追跡分析

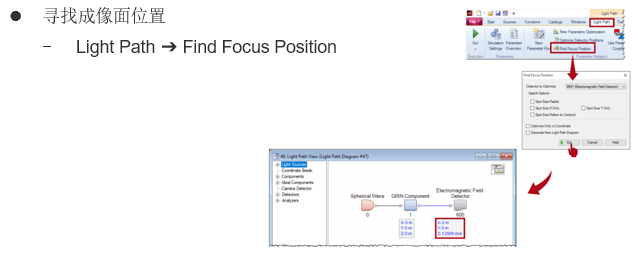

8. 系統設置：尋找成像面

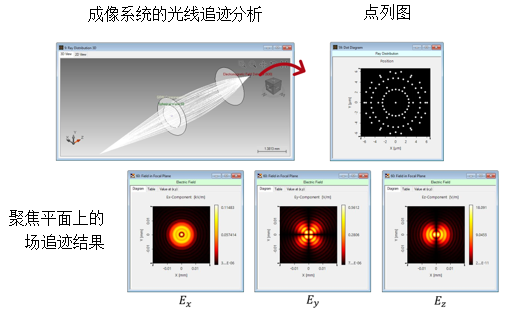

9. 仿真結果：光線和場追跡

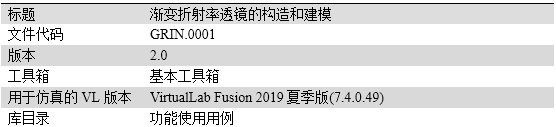

10. 文件信息
