1. 摘要

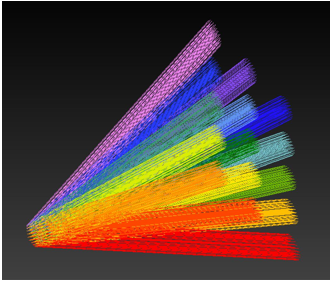

使用VirtualLab Fusion中的掃描源，可以定義輻射到不同預定義方向的多模式光源。 掃描光源可用于例如激光掃描系統中以分析不同掃描角度下的性能，或用于成像系統中以對特定視場建模。 結合參數運行，可以以不同的模式掃描方向/角度，并且可以針對特定應用靈活地定義方向/角度。

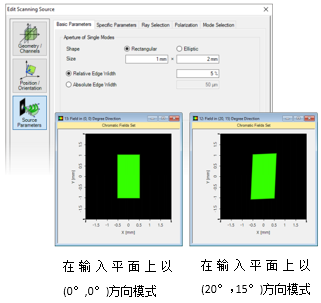

2. 基礎參數
對于每一個掃描角度方向，都有一個模式用來表示光場。
所有的模式共有相同的孔徑形狀和尺寸(定義在與模式方向正交的平面上)，而且這些參數可在基礎參數標簽中進行配置。
此外，還可以配置相對或絕對邊緣寬度。
3. 指定參數-強度
“Specific Parameters” 選項卡控制光源的強度和角度設置。
強度分布可以根據以下條件設置：
- 通過指定顏色場或?qū)雸D像文件來達到所需的變化。 在這種情況下，波長是從輸入中選擇的。
- 或可在一個波長保持所有掃描角度恒定。 在這種情況下，可以設置方向數，這意味著沿x和y方向的掃描步長。

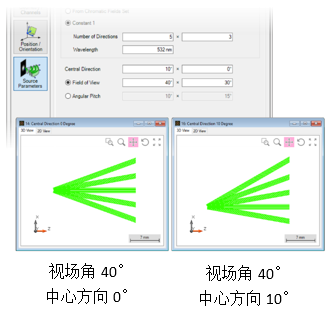

4. 具體參數-角度設置
“Specific Parameters” 選項卡控制光源的強度和角度設置。
您可以設置中心方向，即整個光場中心傳播的方向。
可以根據一個指定的視場或者各掃描方向的角距配置掃描范圍。

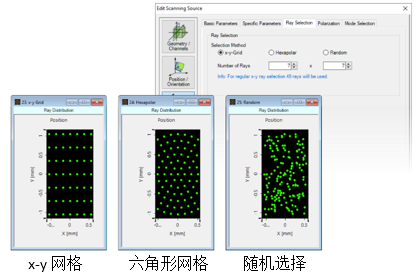

5. 光線選擇
在“Ray Selection”標簽下，對于每種模式，可以指定所需的選擇方法和光線數量。

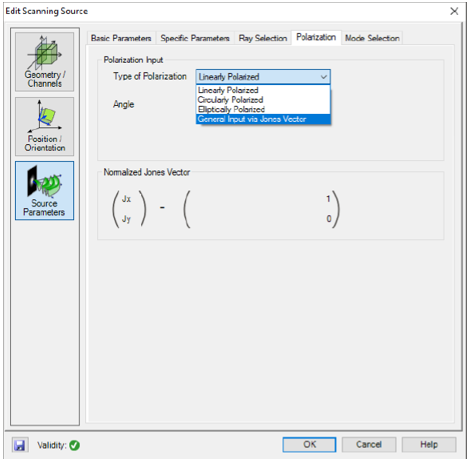

6. 偏振設置
“Polarization”設置選項卡提供所有掃描方向的偏振選項。
偏振態可以是：
−線偏振
−圓偏振
−橢圓偏振
−通過輸入瓊斯矩陣

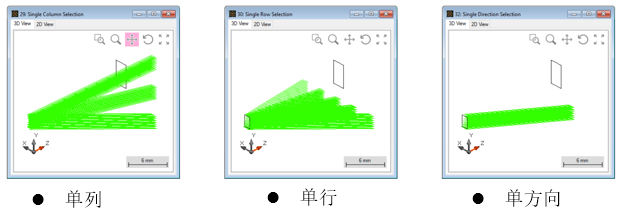

7. 模式選擇

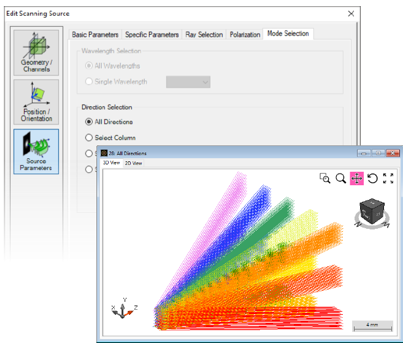

在“Mode Selection”選項卡中，可以選擇不同的光譜成分和掃描方向。
波長可以是獨立的，也可以是所有波長同時包含。
掃描方向可以選擇在角度的指定行或列，可以選擇一個單獨的方向。

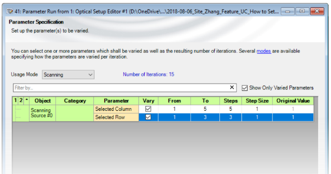

8. 參數運行—在列/行進行掃描
在“Mode Selection”選項卡中，選擇列。
開始參數運行，掃描所選擇列數。
以相同的方式，可以執行行掃描。

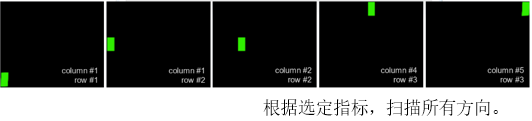

9. 參數運行—在每一個獨立方向進行掃描
在“Mode Selection”選項卡中，選擇方向。
開始參數運行并轉換為掃描模式。然后掃描所有所選的列和行。

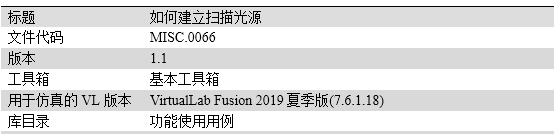

10. 文件信息
|
