白光邁克爾遜干涉儀

1. 摘要

白光干涉儀是一種非接觸測量技術，用于如表面輪廓或微小位移的高精度測量。利用一個邁克爾遜干涉儀系統和一個氙燈光源在VirtualLab Fusion中仿真了一個白光干涉儀。建模中考慮光源中有限相干長度等光譜特性，結果表明只有當兩臂的路徑長度基本相同時才會出現干涉圖樣。

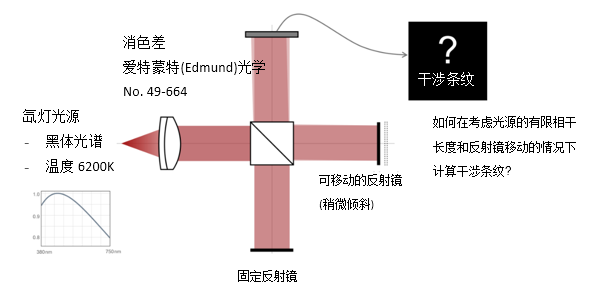

2. 建模任務

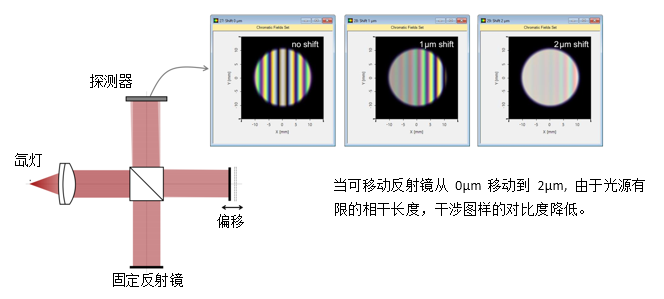

3. 干涉條紋的變化

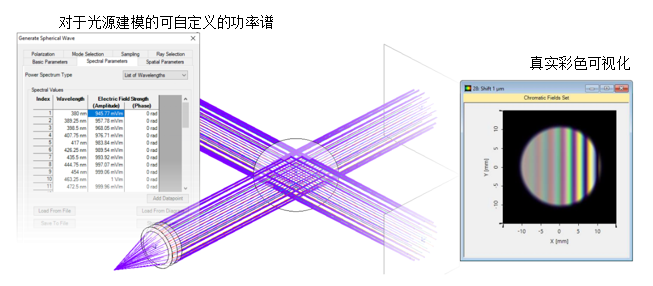

4. 走進VirtualLab Fusion



5. VirtualLab Fusion 中的工作流程

• 輸入場設置

• 基本光源模型[視頻教程]

• 定義元件的位置和方向

• 光路圖II：位置和方向[視頻教程]

• 正確設置非序列追跡通道

• 非序列追跡的通道設置[使用案例]

• 使用“參數運行”檢查影響/變化

• “參數運行文件”的使用[使用案例]

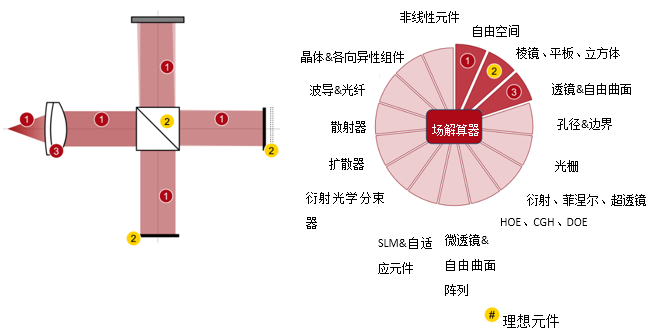

6. VirtualLab Fusion 技術

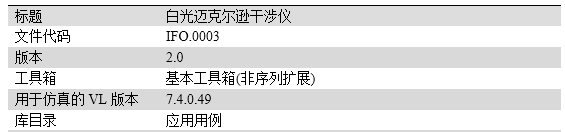

7. 文件信息
