眼內衍射透鏡的設計與分析

1. 摘要



如今，多焦點眼內透鏡移植已廣泛用于白內障的治療。作為其優勢特點之一，衍射眼內透鏡為病患提供了很好的遠近景性能。這種透鏡經常在Zemax OpticStudio 中采用binary2面型進行設計。在本示例中，我們闡述了如何將初始設計導入VirtualLab Fusion，并利用實際的二元結構對透鏡系統建模。通過改變二元結構的高度，進一步研究了衍射透鏡的性能。

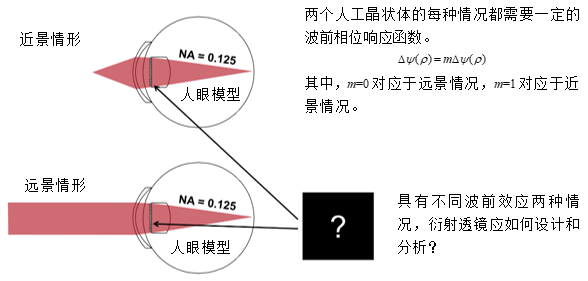

2. 衍射透鏡的設計目標

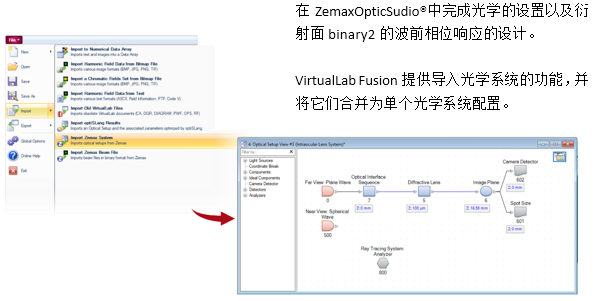

3. 由OpticStudio導入光學系統

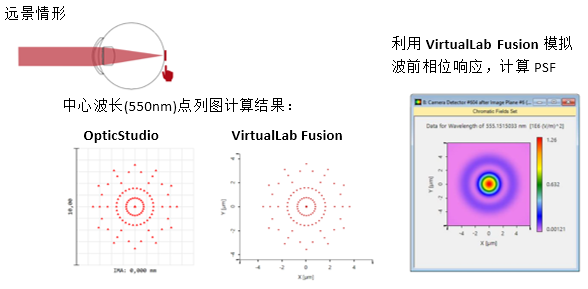

4. 遠景：OpticStudio導入的一致性



5. 近景：OpticStudio導入的一致性

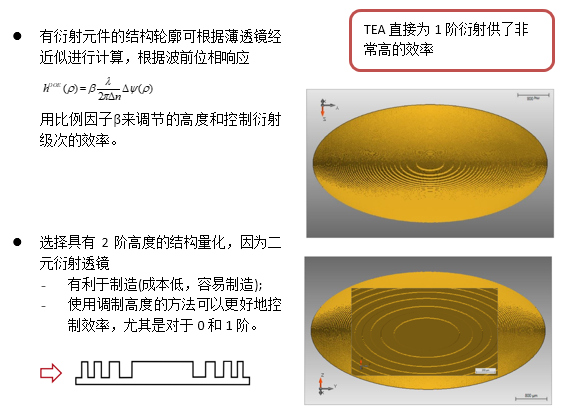

6. 結構設計：衍射元件輪廓高度

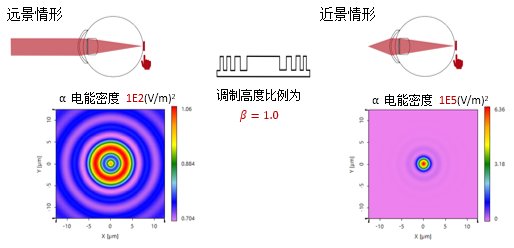

7. 結構設計：高度調制1.00

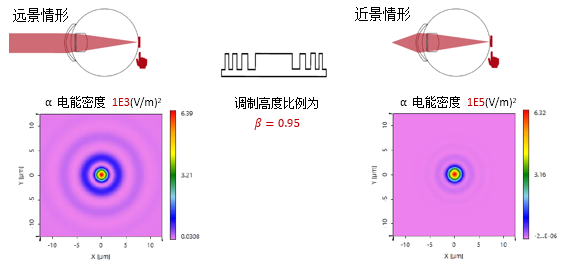

8. 結構設計：高度調制0.95

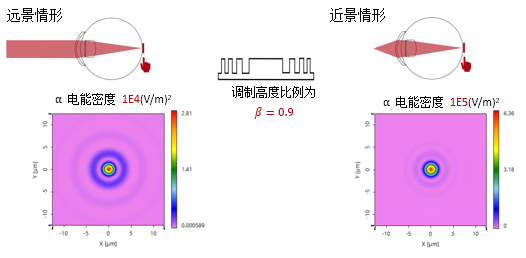

9. 結構設計：高度調制0.9

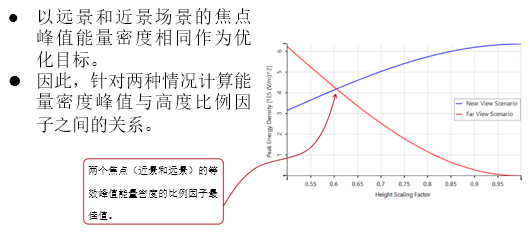

10. 結構設計：尋找最優化比例因子

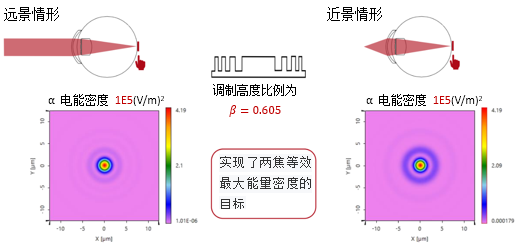

11. 結構設計：優化高度調制0.605

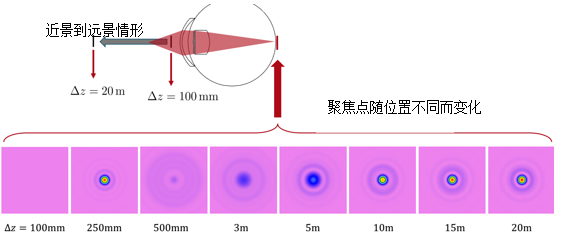

12. 有近景到遠景聚焦變化說明



13. VirtualLab Fusion 一瞥





14. ：VirtualLab Fusion中的工作流

 由Zemax文件載入不同的透鏡

- 由Zemax導入光學系統[Use Case]

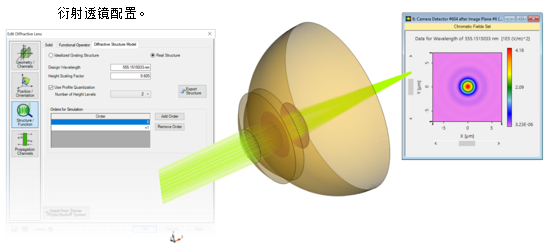

 配置衍射透鏡

 配置參與運行

- 參數運行文檔的使用

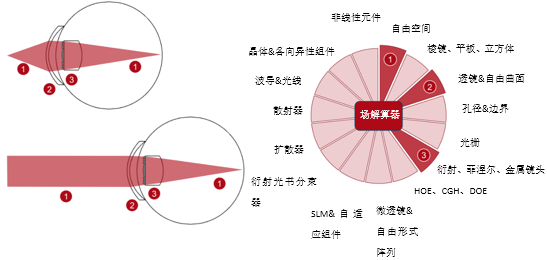

15. VirtualLab Fusion 技術

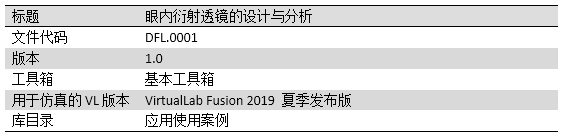

16. 文件信息
