1. 摘要
VirtualLab Fusion包括一系列建模方法便于用戶可以地調整光學仿真的精度級別和時間。不僅如此，這種功能還有助于隔離物理原因產生的不同影響。在本示例中，我們提出了一個清晰的工作流程配置一個仿真，以便在物理光學模擬中考慮或忽略衍射效應。
2. 建模任務

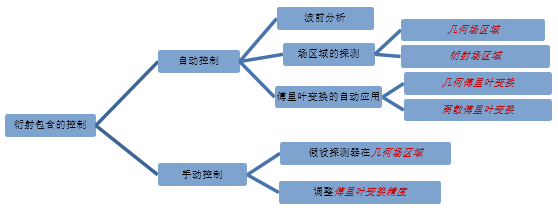

如何在FieldTracing 2nd Generation 引擎中控制衍射的包含。
3. 概覽
在一個由球面波、孔徑和相機探測器組成的試樣系統上顯示了如何控制包含衍射的工作流程。
首先，利用光線追跡引擎對系統進行不包含衍射的分析；
然后，使用場追跡引擎對系統進行分析，其中包含的衍射通常是自動包含的，但是可以通過不同的用戶設置來控制。
4. 光線追跡系統分析
光線追跡系統分析器
- 通常開始使用光線追跡系統分析器（Ray
- Tracing System Analyzer）分析您的系統。

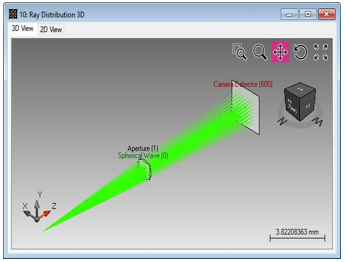

用于演示工作流程的原理設置包括
- 球面波，默認設置，但距離輸入平面（Distance to Input Plane）10毫米；
- 矩形孔徑，矩形孔徑（Rectangular Aperture）為1mm×1mm；
- 相機探測器默認設置。

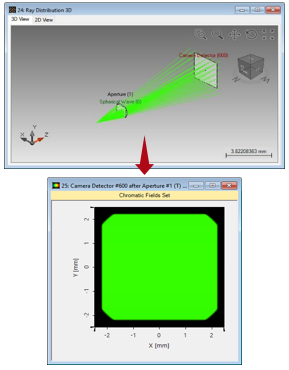

光線追跡引擎
- 接下來，應該使用光線追跡引擎檢查探測器的輸出，而不包含任何衍射效應。
5. 場追跡系統分析

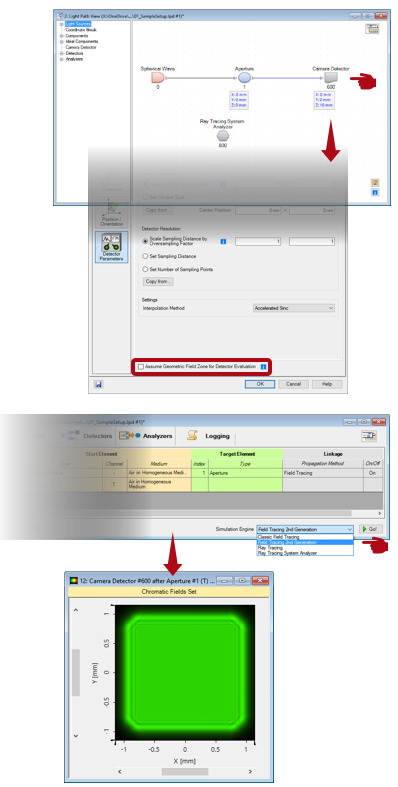

第2代場追跡
- 現在，該系統可以在不包含衍射的情況下通過場追跡進行分析。
- 這必須在檢測器設置中通過激活復選框來設置，假設檢測器評估的幾何場區域。
-因此，探測器上的強度圖沒有顯示出任何衍射效應。

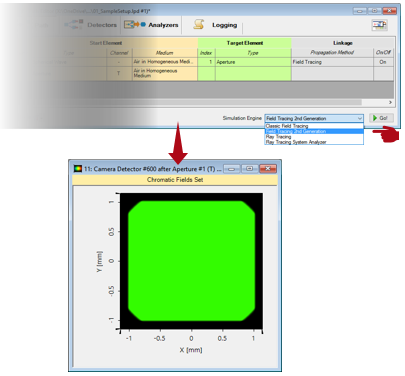

第2代場追跡
- 現在，該系統可以在包含衍射的情況下通過場追跡進行分析。
- 這必須在檢測器設置中通過不激活復選框來設置，假設檢測器評估的幾何場區域。
- 在VirtualLab中，所需包含的衍射是由引擎自動決定的。

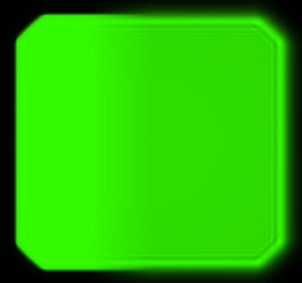

- 因此，探測器上的強度圖顯示出衍射效應。

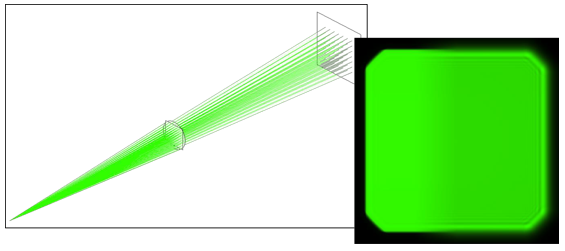

第2代場追跡

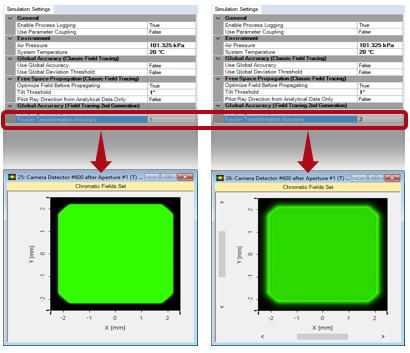

- 在這個示例中，可以通過減小球面波到孔徑的距離來減小衍射的影響。
- 因此，到球面波輸入平面的距離減小到3mm。
- 在某一點上，場跟蹤引擎切換到強度模式的純幾何評估，而不考慮衍射。
