納米柱陣列超穎表面構建模塊的嚴格分析

摘要

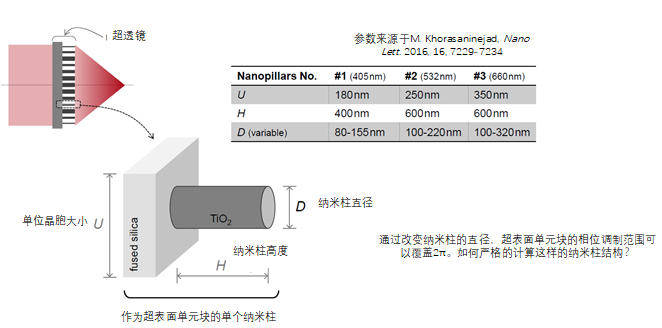

利用先進的制造技術，人們成功實現了具有高數值孔徑的可見波長的超透鏡。通常使用空間變化的納米結構作為模塊來構建超透鏡。在這個例子中分析了用于組成偏振不敏感超透鏡的納米柱狀結構。利用傅立葉模態方法（FMM，也稱為RCWA），嚴格計算這種納米柱的振幅和相位傳輸。



建模任務

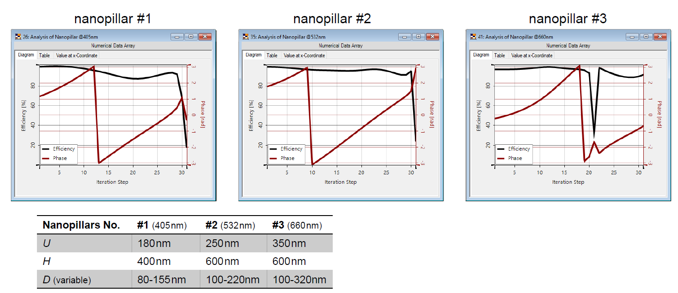

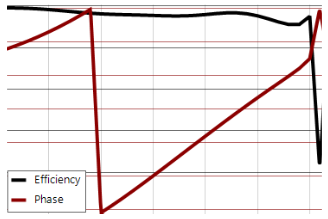

納米柱分析vs柱子直徑

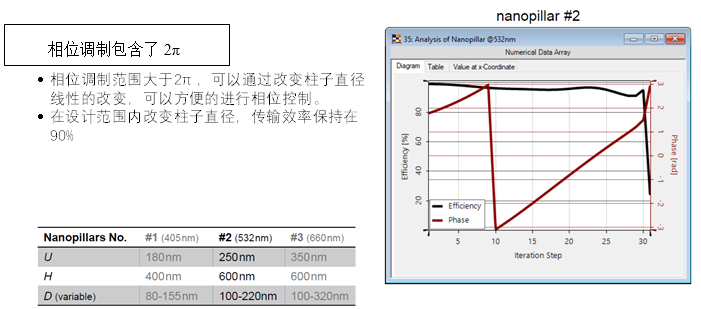

納米柱分析vs柱子直徑

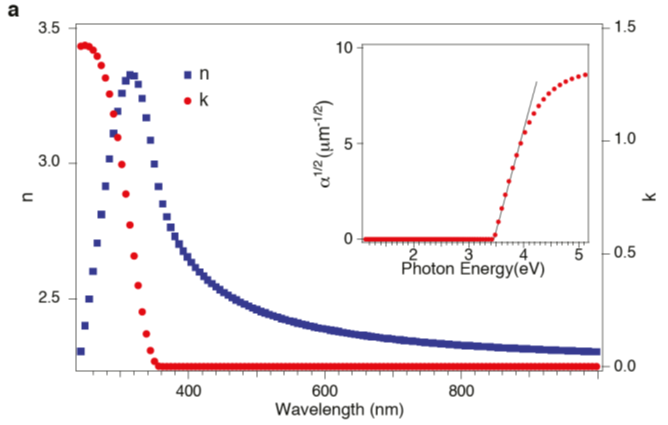

附錄：TiO2的折射率



圖表來源于R. C. Devlin, M. Khorasaninejad, W.-T. Chen, J. Oh, F. Capasso, arXiv:1603.02735 (2016)

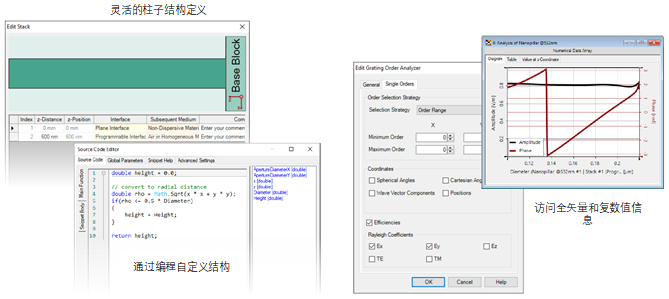

VirtualLab Fusion視圖

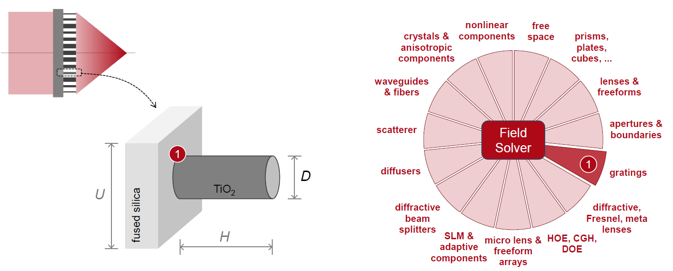

VirtualLab Fusion工作流程


 構造光柵結構

 - 使用界面配置光柵結構[用例]

 - 使用特殊介質配置光柵結構[用例]


 分析光柵衍射效率

 - 光柵級次分析器[用例]


 使用參數運行檢查特定參數的影響

 - 參數運行文檔的用法[用例]


VirtualLab Fusion技術

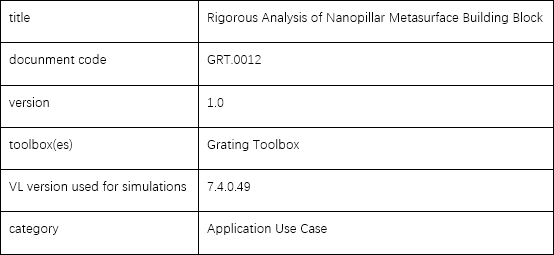

文件信息
