高NA物鏡聚焦的分析

摘要



高NA物鏡廣泛用于光學光刻，顯微鏡等。因此，在聚焦仿真中最基本的就是考慮光的矢量性質。 使用VirtualLab對這種鏡頭進行光線追跡和場追跡分析非常方便。通過場追跡，可以清楚地展示不對稱焦斑，這源于矢量效應。相機探測器和電磁場探測器為聚焦區域的研究提供了充分的靈活性，可以讓用戶深入了解矢量效應。

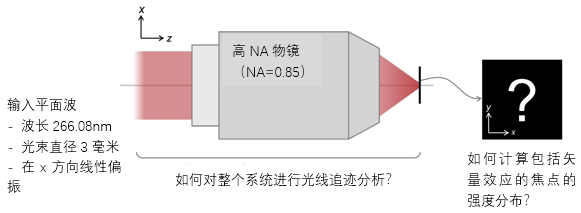

建模任務

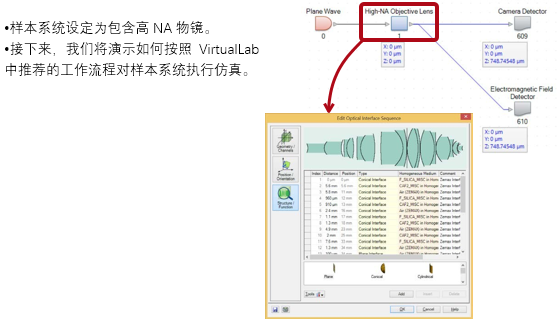

概觀



光線追跡仿真

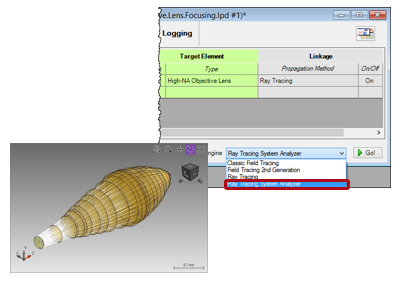

•首先選擇“光線追跡系統分析器”（Ray Tracing System Analyzer）作為仿真引擎。

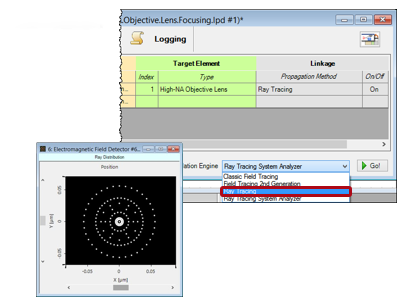

光線追跡仿真







場追跡仿真







場追跡結果（攝像機探測器）

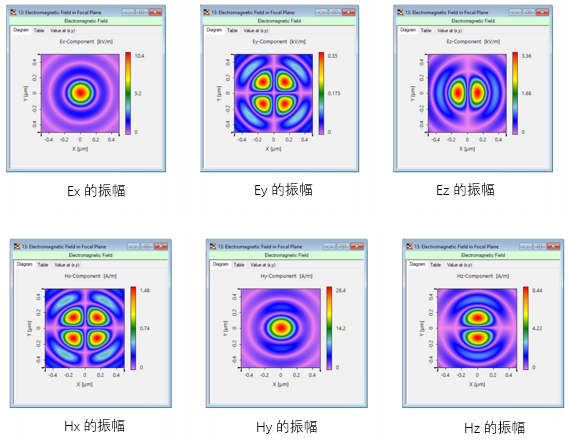

場追跡結果（電磁場探測器）

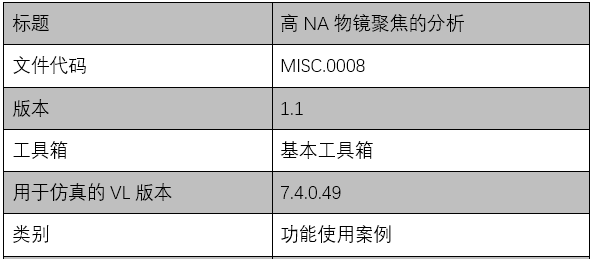

文件信息
