如何設置面板型光源
時間:2018-09-28 11:18來源:訊技光電作者: 技術部點擊:次打印
摘要

利用VirtualLab中的面板型光源,可以如現實一樣對像素化顯示進行建模。所述面板型光源可以由給定的像素個數和像素圖形來定義,每個像素都發射出可調發散角的球面波。結合ParameterRun,可以對所有像素進行掃描,可針對特定應用靈活選擇掃描方式,例如,用于分析具有像素化圖像生成單元的成像系統。

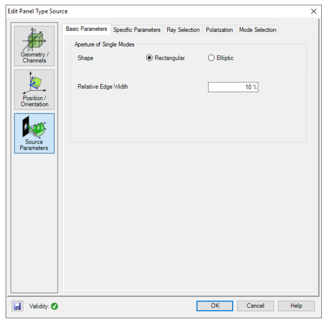

1. 基本參數

面板型光源模擬確定的像素?cái)?shù)目,每個像素用一個球形波表示,作為基本模式。
所有模式具有相同的孔徑形狀,并可在基本參數(Basic Parameters)選項卡中配置。
此外,還可以設置相對或絕對邊緣寬度。

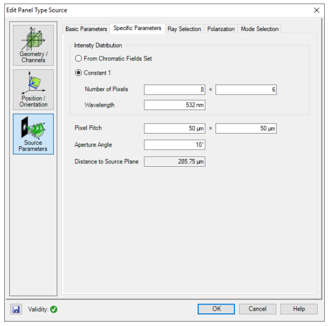

2. 特定參數-強度

特定參數(Specific Parameters)選項卡可以控制光源的強度和像素設置。
強度分布的設置可以根據:
- 通過指定彩色域集或通過導入圖像文件來指定所需的變化。在這種情況下,波長從輸入分布中選擇;
- 或者一個波長的所有像素的常數。在這種情況下,像素的數量可以分別沿x方向和y方向設置。

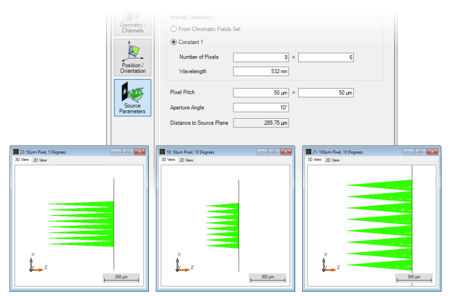

3. 特定參數-像素設置

特定參數(Specific Parameters)選項卡可以控制光源的強度和像素設置。
像素間距(Pixel Pitch)可分別沿x方向和y方向設置。
另外,可以配置每個像素的孔徑角度(Aperture Angle)。

-像素尺寸50um
-孔徑角5°
-像素尺寸50um
-孔徑角10°
-像素尺寸100m
-孔徑角10°

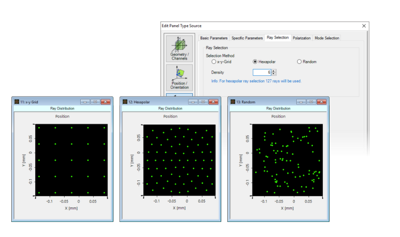

4. 光線選擇

在Ray Selection選項卡中,對于每個模式,都可以指定所需的選擇方法和射線的數量。

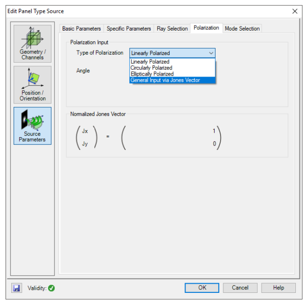

5. 偏振設置

偏振設置(Polarization Settings)選項卡為所有像素提供偏振選項。
偏振狀態可以為:
−線偏振;
−圓偏振;
−橢圓偏振;
−一般通過瓊斯矩陣輸入。

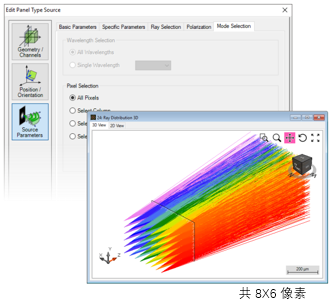

6. 模式選擇

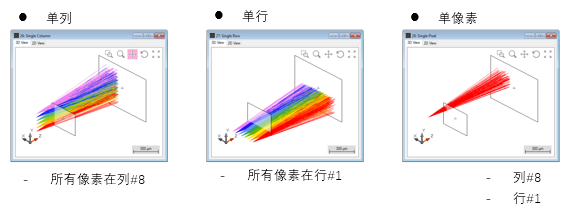

在模式選擇(Mode Selection)選項卡中,可以選擇不同的光譜成分和像素。
波長可以單獨或全部選擇。
像素可以在指定的列或行中選擇,也可以作為單個像素選擇。

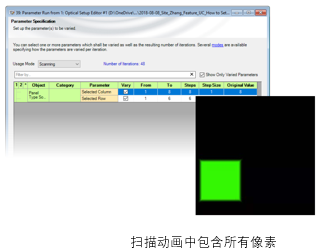

7. 參數運行-掃描每個單個像素

在模式選擇選項卡中,選中“像素”。
啟動參數運行并切換到掃描模式。然后掃描選定的列和行索引。

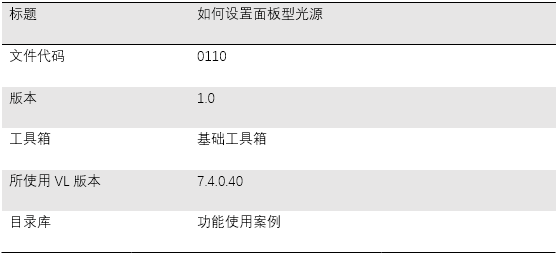

8. 文件和技術信息
