案例024(3.0)

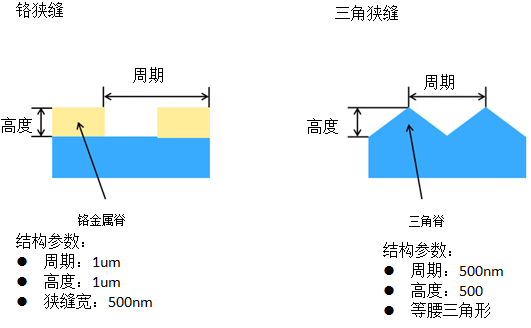

該案例主要說明了周期性結構內電磁場分布的嚴格計算。出于此目的，研究了兩種不同的系統：具有狹縫的矩形光柵和具有三角形狀的介質光柵(等腰三角形)。

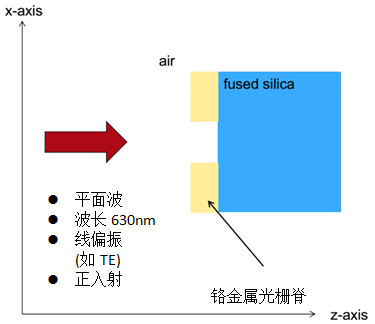

1. 建模任務1：金屬光柵
在Ey (TE)偏振光照明下的光柵內部場分布的嚴格仿真。
對于這個仿真，采用傅里葉模態法。

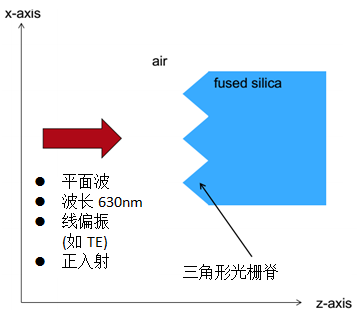

2. 建模任務2：介質光柵
在Ex (TM)和Ey (TE)偏振光照明下的光柵內部場分布的嚴格仿真。
對于這個仿真，采用傅里葉模態法。
3. 建模任務

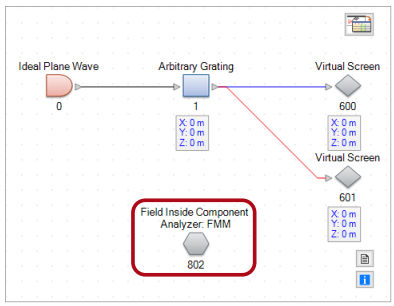

VirtualLab的光柵工具箱提供了場內部分量分析器，用戶可以對光柵結構中的電磁場分布進行嚴格計算。
通過該分析器，可以對任意形狀的光柵進行研究。
場分布計算能夠檢測結構內部的熱點

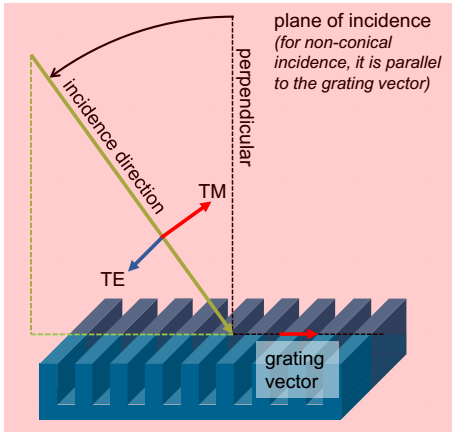

4. TE和TM照明線性光柵
5. 鉻狹縫的分析
通過計算場分量，可描述多種場量，如振幅、位相、振幅平方。

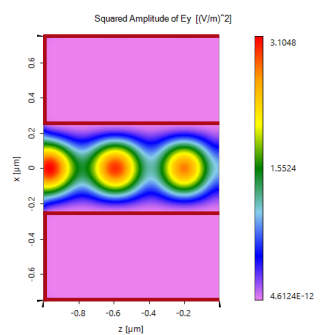

左圖顯示的是Ey方向的振幅平方，由于TE偏振光照明，這是唯一一個不為零的場量。
對于金屬結構，由于集膚效應，場合能量主要位于狹縫（空氣）內。
紅線說明了結構的形狀（手動添加）
6. 三角光柵的分析

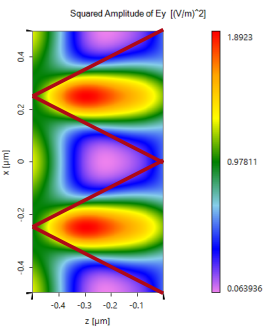

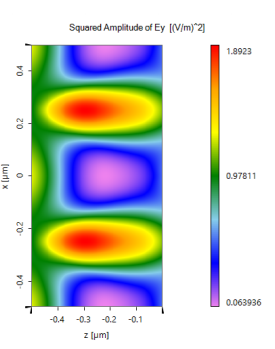

左圖為三角介質光柵，描述的是TE光照明的Ey分量的振幅平方。
如果是介質光柵結構，場合能量主要集中在光柵脊內。
由于三角高度輪廓是在x-z平面內變化，電場的y分量幾乎沒有影響。
紅線說明了結構的形狀（手動添加）。

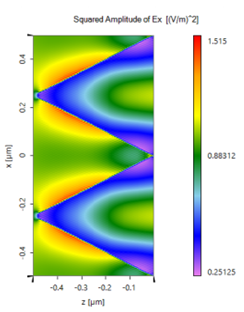

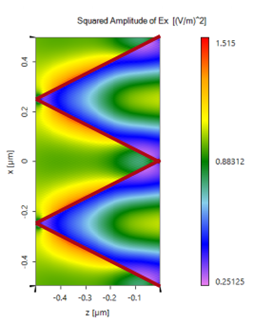

左圖顯示的TM偏振光照明下，Ex分量的振幅平方。
與TE偏振光照明對比，由于三角光柵形狀，場和能量分布受到強烈的影響。
紅線說明了結構的形狀（手動添加）。
7. 總結
VirtualLab的光柵工具箱能夠?qū)θ我庑螤罟鈻沤Y(jié)構進行嚴格分析。
內部場分量分析器允許計算所研究光柵結構內部的所有電磁場分量。
對于該類型的計算，VirtualLab采用全矢量傅里葉模態法。
光柵內部場分布的研究能夠進行熱點識別(高能密度)，如果采用高能光源，這些熱點可能損壞元件。
|
