大角度光圖案的生成

應用VirtualLab Fusion優化高數值孔徑衍射光學元件


大角度光圖形可用于：

■信息顯示

■ 測量標記

■激光表演

■ 運動控制設備

■ 線性投影設備


運用衍射光學元件(DOEs)可以生成任意的大角度二維光圖案，也稱為計算機制全息圖、相位板以及開諾全息照片(見1)。將高數值孔徑圖案投影到一個平面上去會出現枕形失真以及隨角度的增大輻照度下降，在設計過程中必須對此予以補償

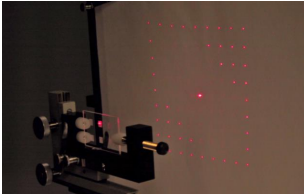

圖1.通過大角度衍射分束元件產生的斑點圖案。全視場70°。衍射光學元件的特征尺寸小到450nm。



VirtualLab 為用戶提供了功能強大且用戶界面友好的工具用于大角度衍射光學元件的設計，其功能涵蓋了從系統設計到加工數據的輸出的整個設計過程：


■ 功能強大的設計算法：迭代傅里葉變換算法和參數優化；

■ 失真和輻照度損失的預補償（見圖2）；

■ 以多種格式導出加工數據，如STL和GDSII。


了解更多信息？請通過tech@infocrops.com聯系我們或者利用試用版VirtualLab使用我們提供的示例開始您的實驗工作：


■ 示例.385: 高數值孔徑模型擴散器的優化 。

■ 示例.386: 高數值孔徑衍射分束器的設計 。

■ 今天就下載試用版VirtualLab Fusion！

圖2.a) 通過標準設計生成大角度光圖案后顯示的典型枕形失真；b)利用VirtualLab Fusion在設計過程中可以補償幾何畸變。
