高數值孔徑(NA=0.68)聚焦透鏡焦點區域激光光束的模擬

時間:2015-10-30 16:02來源:訊技光電作者: 技術部點擊:次打印

案例98.01

此案例模擬了光通過非傍軸球面透鏡的傳播和在焦點區域的矢量效應。

關鍵字：透鏡，非球面透鏡，光束參數，非傍軸，矢量仿真，大孔徑

需要的工具箱：基本工具箱

相關教程：LS.001,，LS.003， Scenario 20.01

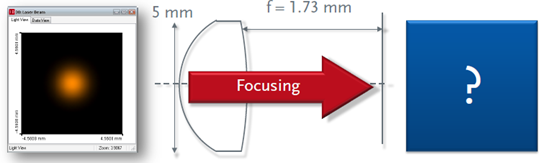

建模任務

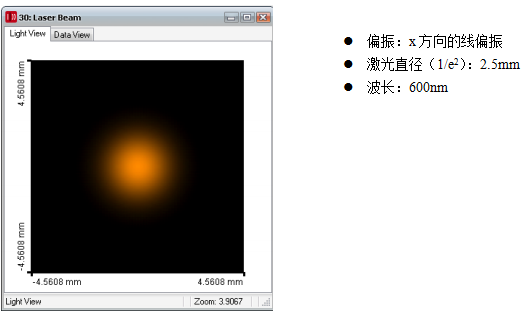

激光光束非球面透鏡焦平面

NA=0.68

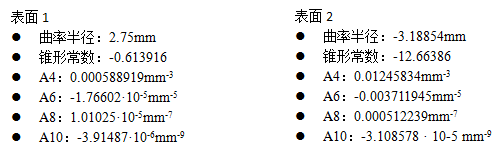

透鏡參數

中心厚度：3.15mm

玻璃：康寧（Corning）C0550

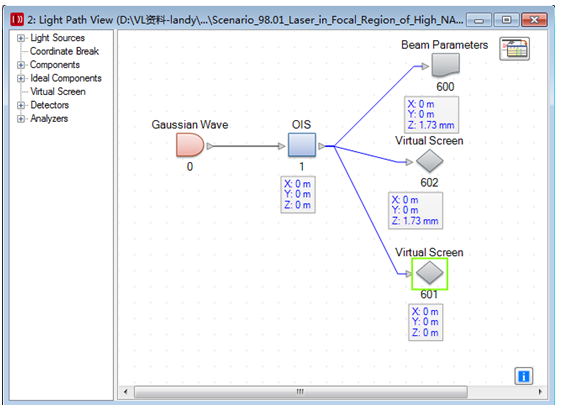

光路圖

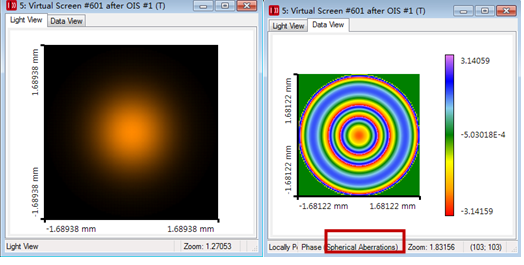

透鏡之后的激光束

強度相位像差

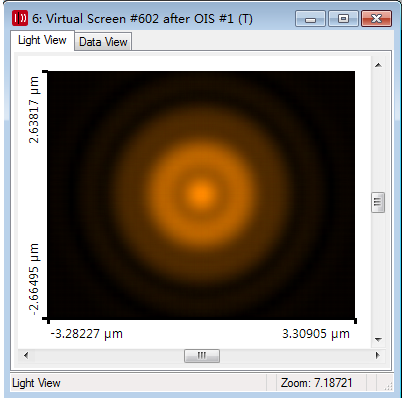

焦平面的激光束

強度

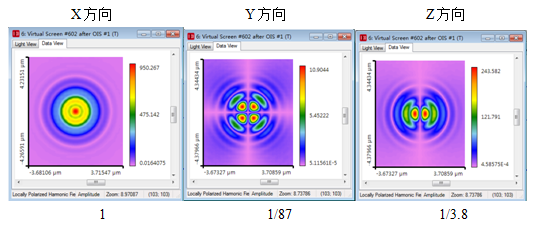

聚焦區的場：振幅

結論

1. VirtualLab™允許研究透鏡的焦點區域。

2. 可以模擬近軸和非近軸成像透鏡和透鏡系統。

3. 可以模擬菲涅耳損耗和透鏡表面的折射引起的矢量效應。
