理想微結構光束整形反射鏡的建模

案例545（1.1）

理想微結構光束整形反射鏡的建模

作者：Hagen Schweitzer（LightTrans）

相關應用案例：559

需求：VirtualLab™ 5.9–基本工具箱

備注：這個案例不適用于試用版本。

許可證：CC-BY-SA 3.0


1. 建模任務

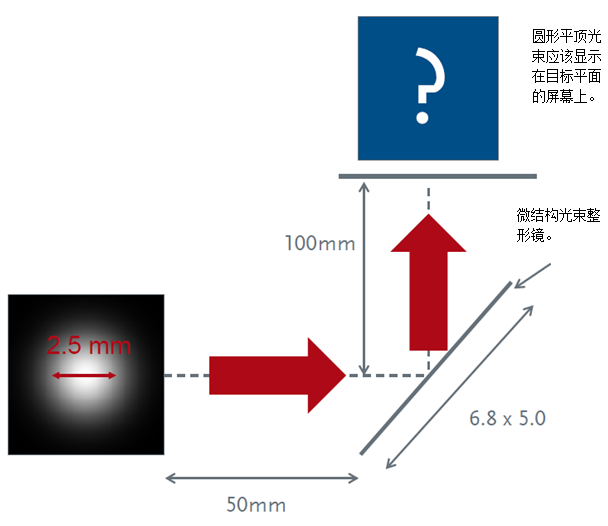

在該應用案例中，介紹了理想微結構反射鏡的建模及利用邊界響應函數對其進行分析。并在實例中建立了微結構激光光束整形反射鏡。

2. 理想微結構反射鏡模型




3. 場旋轉

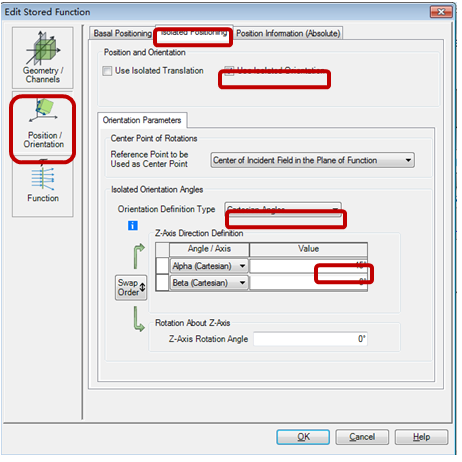

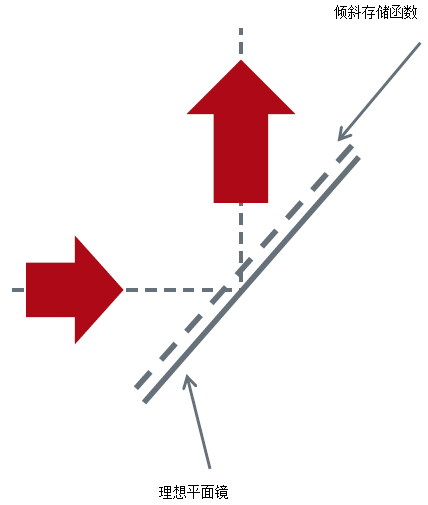

傾斜存儲函數的仿真需要將入射場的傳輸?shù)剑ǚ瓷溏R）平面上。


由于通過微結構反射鏡后會出現較強的衍射效應，因此場旋轉傳播通常需要物理光學傳播。

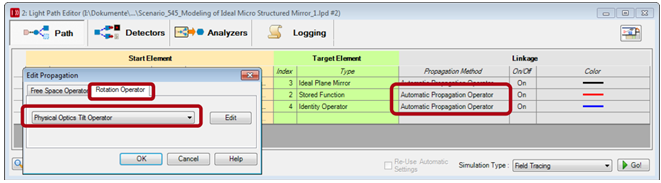

存儲函數（store function）后，存儲函數元件（stored function component）和恒等算子（identity operator）的場旋轉傳輸必須改變，以確保該旋轉傳輸在通過存儲函數前后均為物理光學傳輸方法。



4. 反射鏡的反射函數

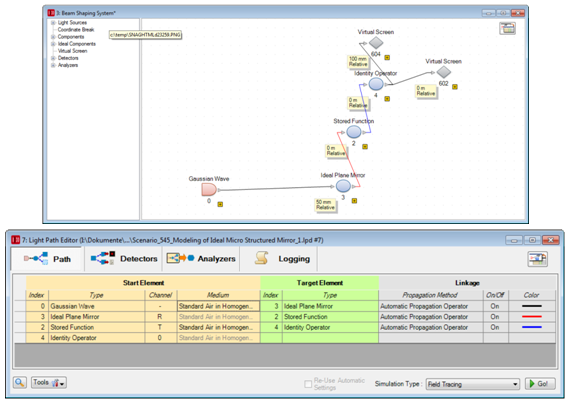

5. 光路圖

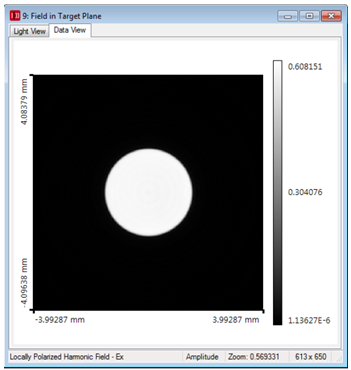

6. 模擬結果


7. 結論


VirtualLab™可以利用折射函數，完成理想微結構反射鏡的模擬。

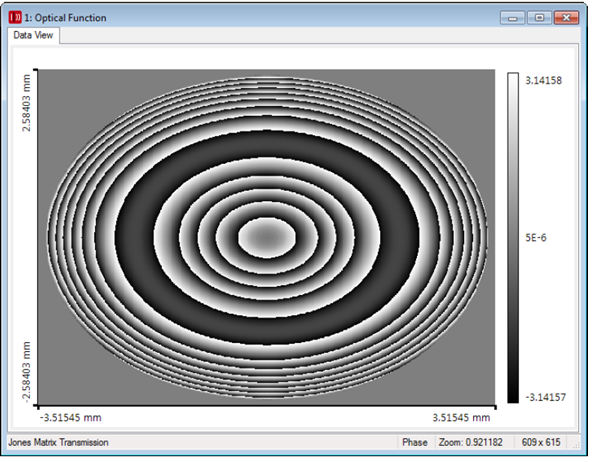

反射函數能夠模擬反射鏡振幅和相位調制隨（x,y）位置的變化情況。


為獲得精確的仿真結果，通常需要物理光學場旋轉。
