范例用于：Zemax設計的透鏡數據倒入和模擬光傳輸通過透鏡組

關鍵詞：透鏡,球面透鏡 ,透鏡組系統,激光束,光束質量,M平方因子,光束參數

要求工具箱：Starter Toolbox Professional

相關范例：LS.2, LS.3, LS.4, LS.5, LS.6

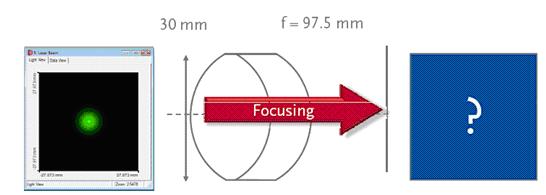

建模任務

光束半徑，束腰距離，束腰半徑，M2

        線偏振高斯光束              雙透鏡組                                            聚焦平面

建模任務

²       偏振態：沿x-方向線偏振



²       激光直徑（1/e2）：10mm



²       波長：532nm



系統模擬



²       透鏡后面的輸出場相差



²       畸變引起激光束在焦平面變形



系統模擬

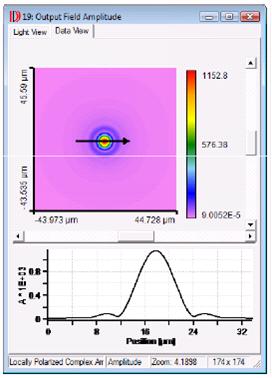

²       輸出場（激光束）焦平面處的振幅分布

²       激光束的振幅分布變形是由透鏡相差引起的

²       M2=1.02

²       W=5.6um

結論

²       VirtualLAB 允許用于觀察聚焦透鏡組

²       傍軸和非傍軸透鏡組和透鏡系統可以被模擬

²       透鏡數據可以從Zemax中輸入，并通過VirtualLAB進一步模擬。
