利用衍射光束成形器實現高度均勻的矩形區域(Top Hat)照明
時間:2011-08-25 09:31來源:訊技光電作者: 技術部點擊:次打印
本案例介紹實現高度均勻的矩形區域(Top Hat)照明的衍射光束成形器的設計。



關鍵詞:衍射光學,衍射光學元件,光束成形器,光束成形,Top Hat,電腦再現全息圖(Computer Generated Hologram, CGH),位相板



所需工具箱:Diffractive Optics Toolbox



BasicTutorial在試用版本中不可用。聯系LightTrans或者當?shù)亟?jīng)銷商可申請一段全版本的試用。

相關TutorialsLBS.002

建模任務:

衍射光束成形器

直徑:2×2mm

階數:16

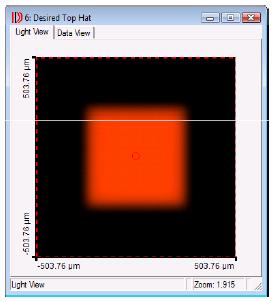

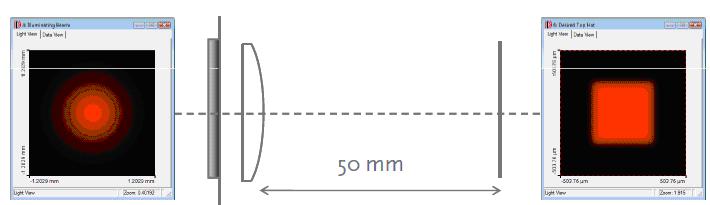

         照射光束強度         1f-Setup                          目標面    Top Hat強度

         照射光束參數






·波長:632.8nm

 ·激光光束腰斑(1/e2):1mm






目標輸出場參數

 ·直徑:0.5mm

 ·邊緣寬度:67um

 ·有效率:>95%

 ·SNR(信噪比):>30dB

 ·雜散光:<5%

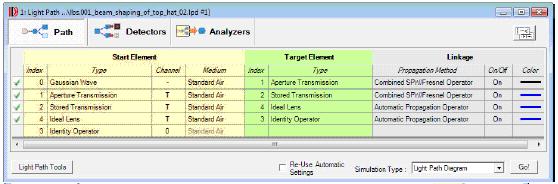

光路徑圖








設計結果






                       輸出場強度


             光束成形器  位相傳輸


有效率:97% ;SNR45dD 雜散光:1.5%

結論

· VirtualLabTM 可以進行衍射光學成形器的設計。

· Top Hats,線條,任意的二維強度分布都可以生成。

· 裝置中所包含的離散height levels數和矩形像素?cái)?shù)可在優化過程中考慮。
