SeeOD應用：He-Ne激光束聚焦物鏡設計

時間:2022-01-20 20:14來源:訊技光電作者: 技術部點擊:次打印

設計要求

物距𝑙=∞，視場角𝜔=0^°；焦距𝑓^′=60mm；相對孔徑𝐷/𝑓^′ =1/2；

工作波長λ=0.6328μm。

此鏡頭只需要校正軸上點球差。

RMS彌散圓直徑小于0.02mm。

鏡頭結構盡量簡單，爭取用兩塊鏡片達到要求。

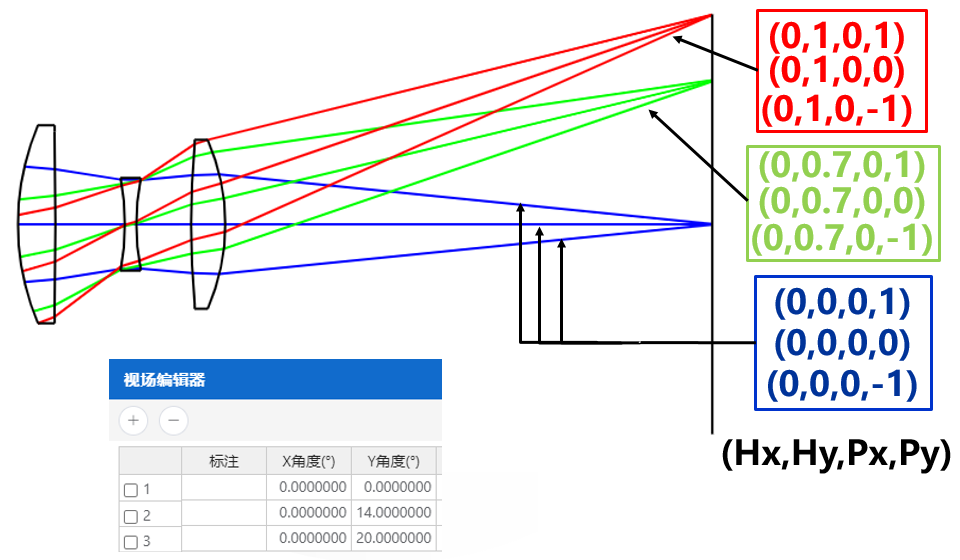

主光線和上下光線

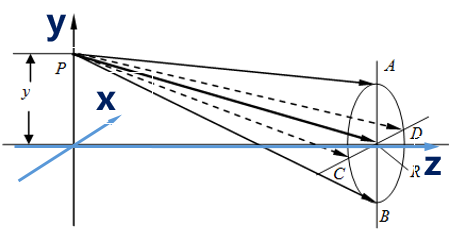

上圖中P為軸外物點， R為入瞳中心，PR就是主光線，PA為子午上光線，PB為子午下光線，PC和PD則是對稱的弧矢光線。

每條光線都用歸一化的視場坐標（Hx,Hy）和歸一化的光瞳坐標（Px,Py）確定.

視場設置

半視場角20°，我們選擇0,0.707和1視場，分別設置0°,14°和20°

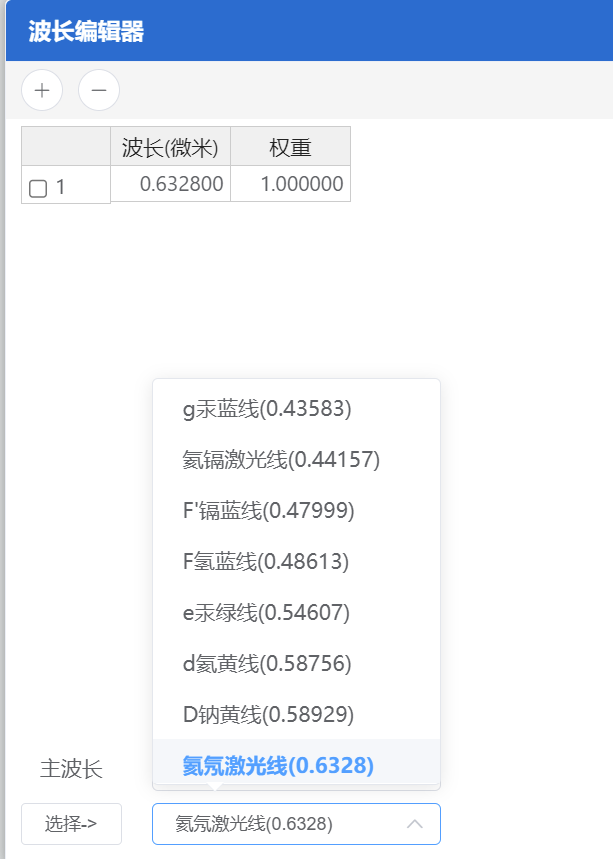

波長設置

選擇He-Ne激光器波長0.6328um

系統設置

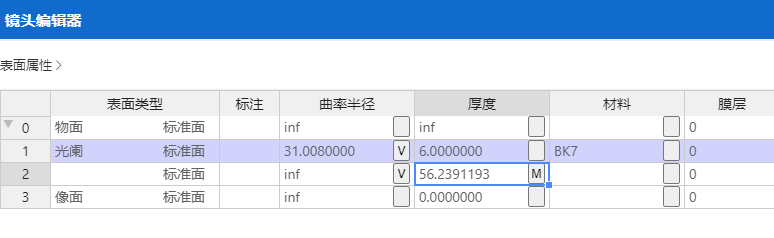

孔徑30mm，在系統孔徑里面作如下設置

BK7折射率為1.5168，則

優化時把M求解設置為變量

優化前

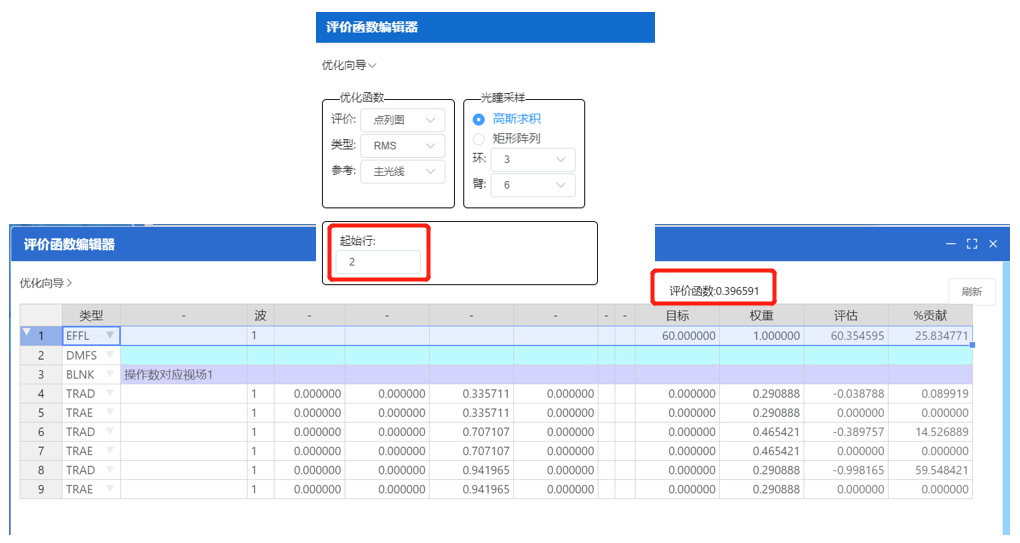

評價函數

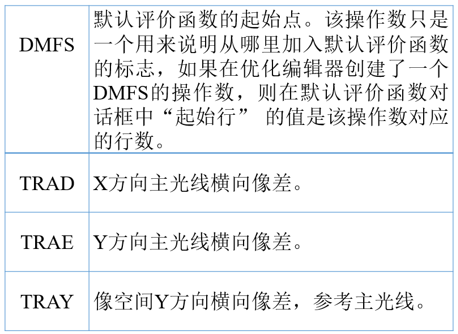

操作數說明

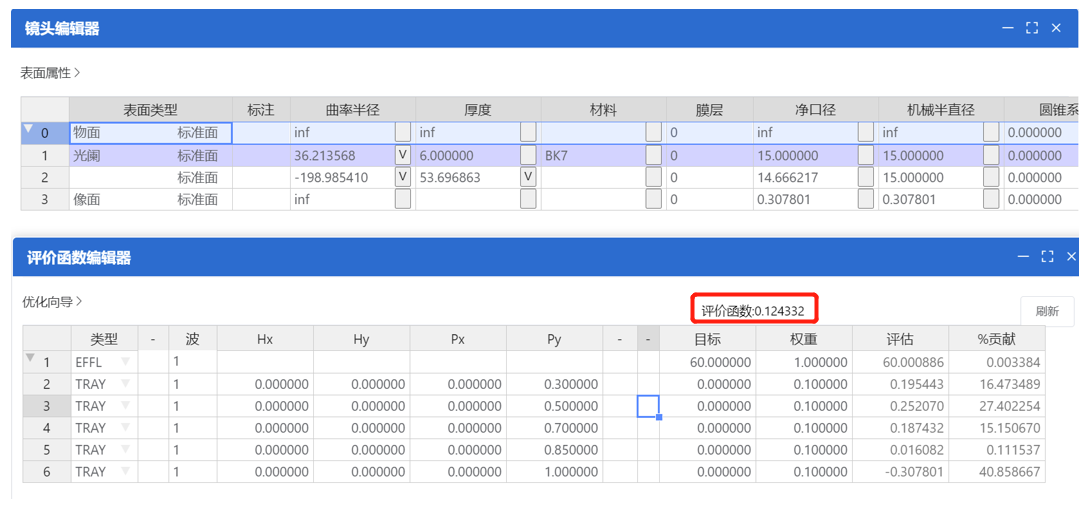

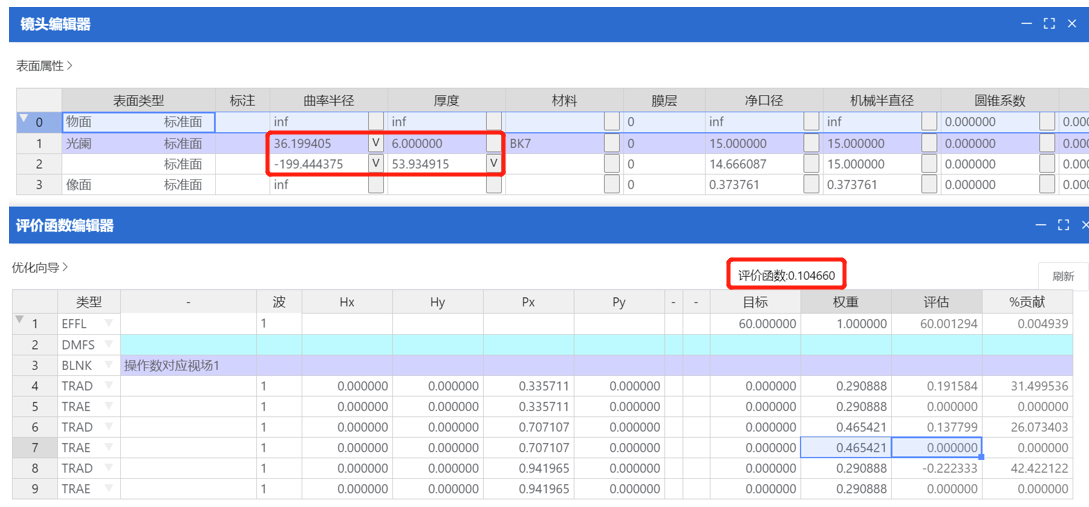

優化后

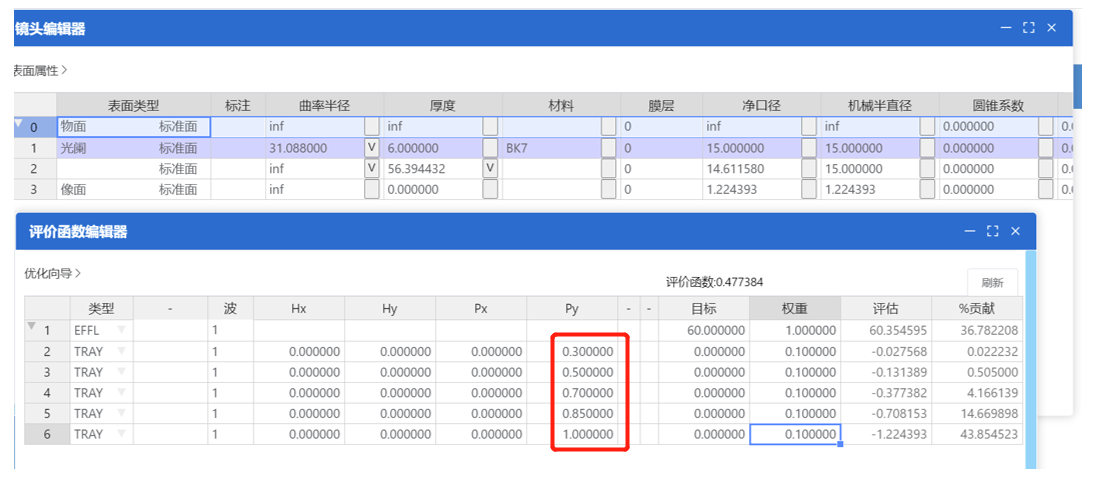

TRAY限定口徑

優化后

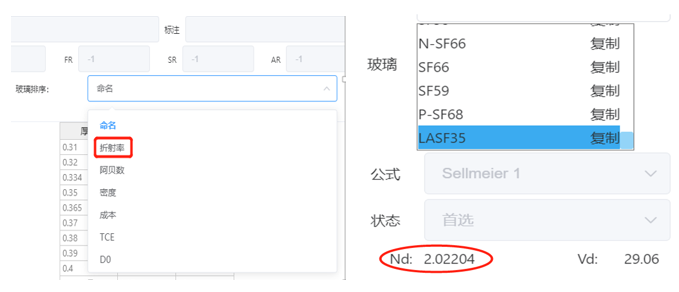

替換高折射率材料

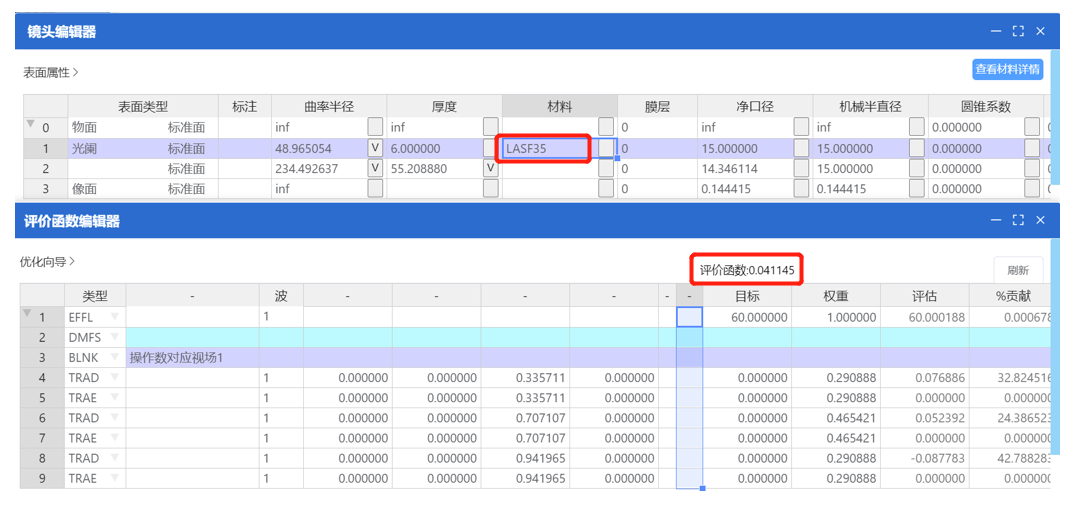

再優化

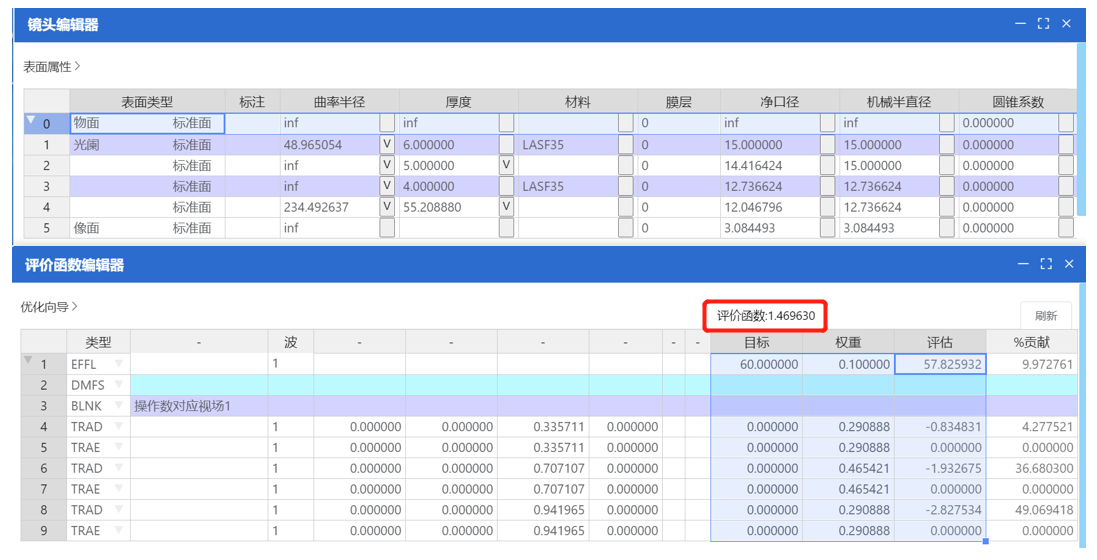

初始結構和評價函數

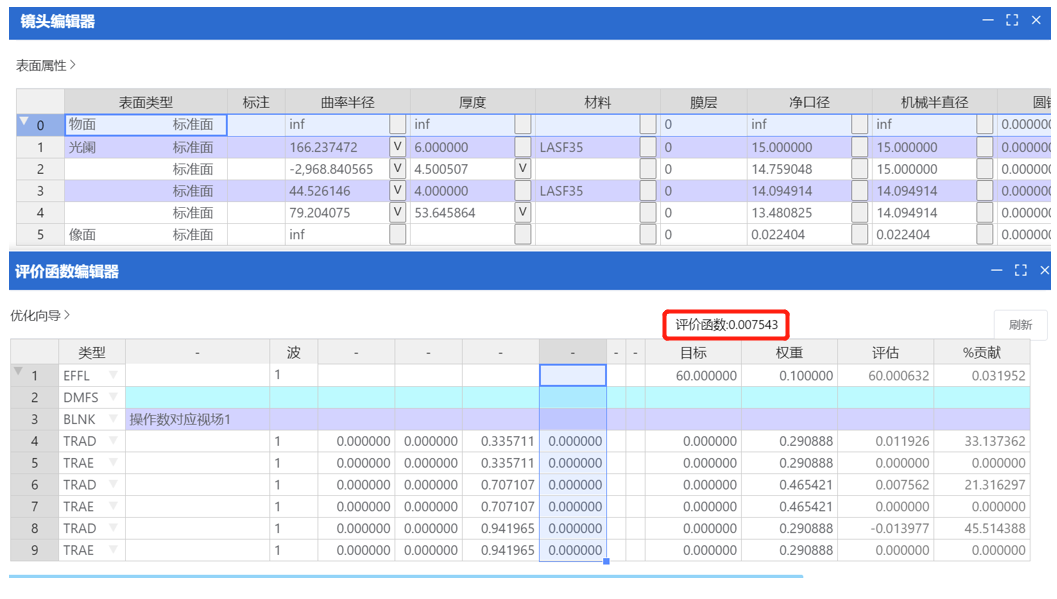

優化后初始結構和評價函數

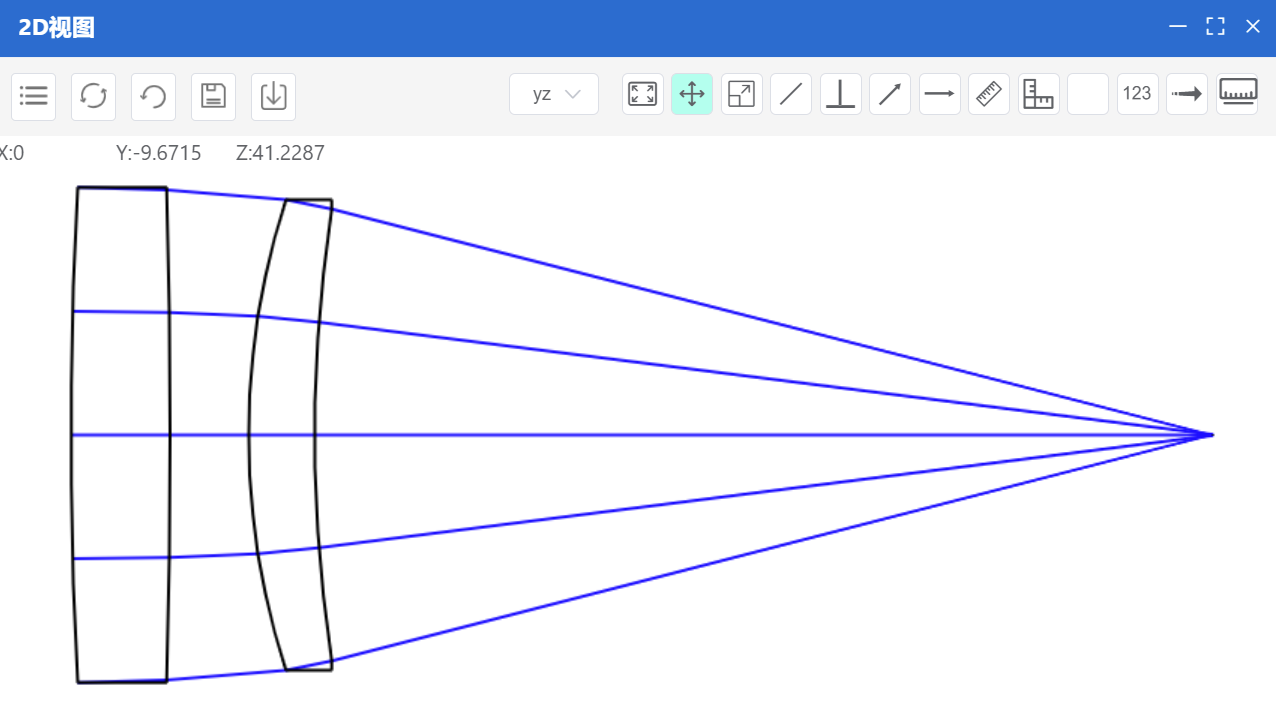

優化后2D圖

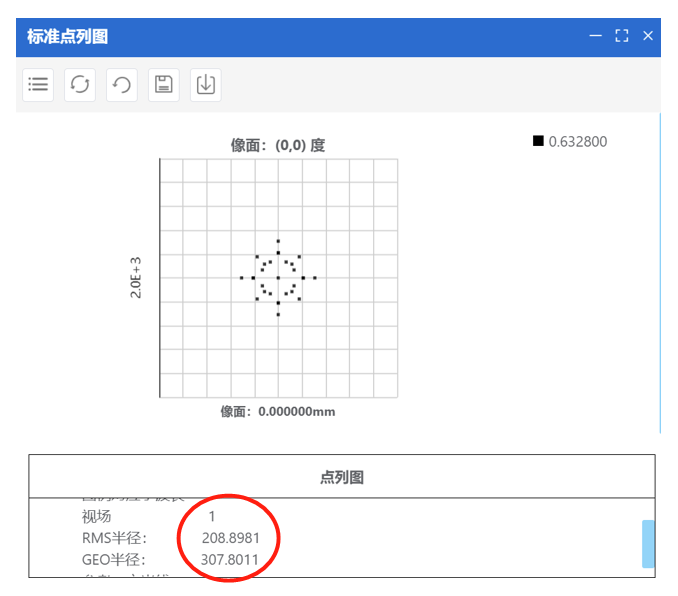

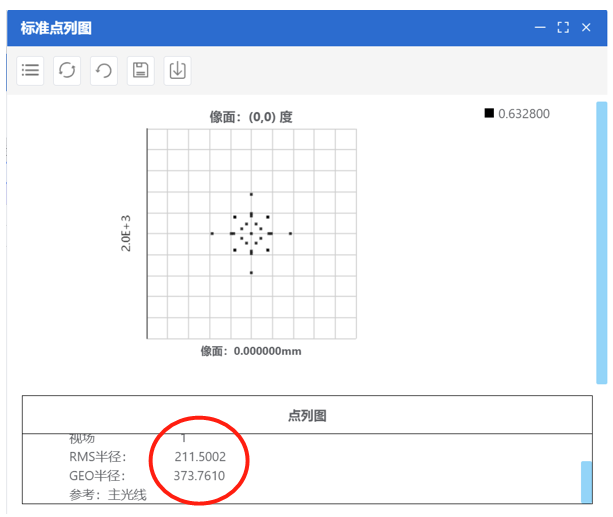

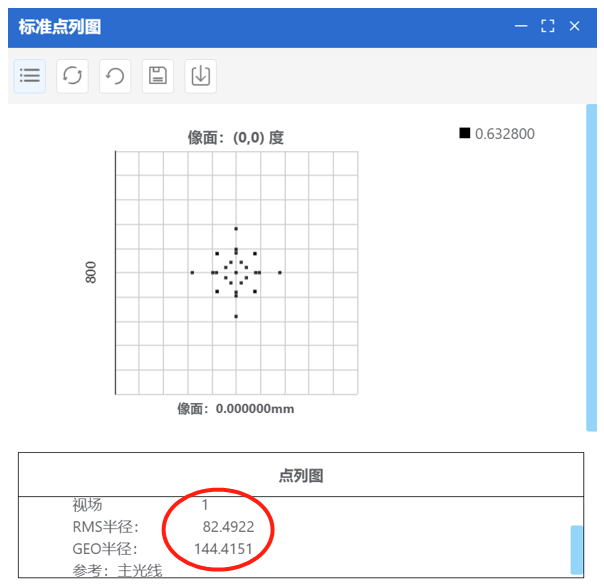

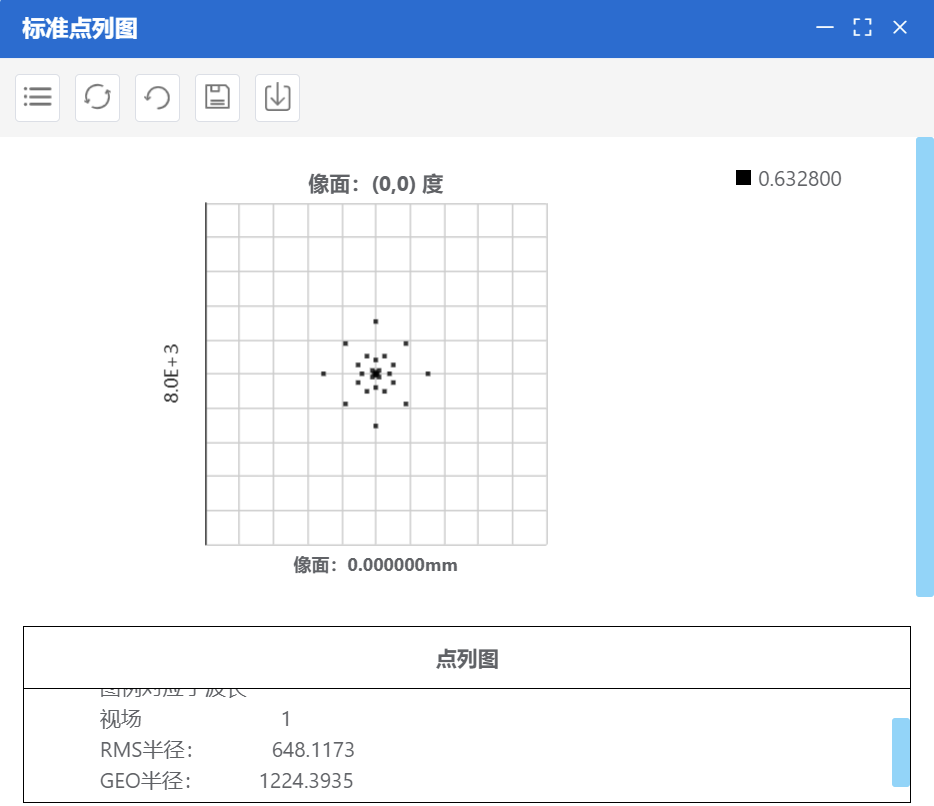

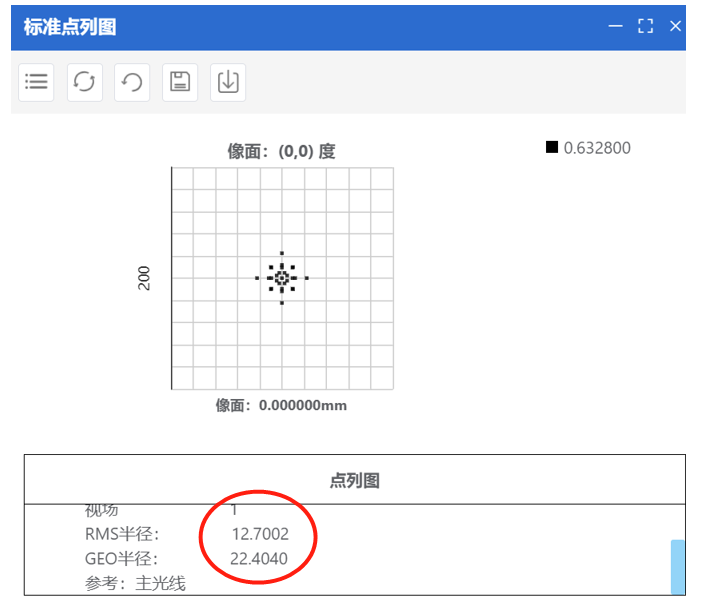

優化后點列圖
